TOUR GRADE SERIES
Mode d’emploi 99
Arrière

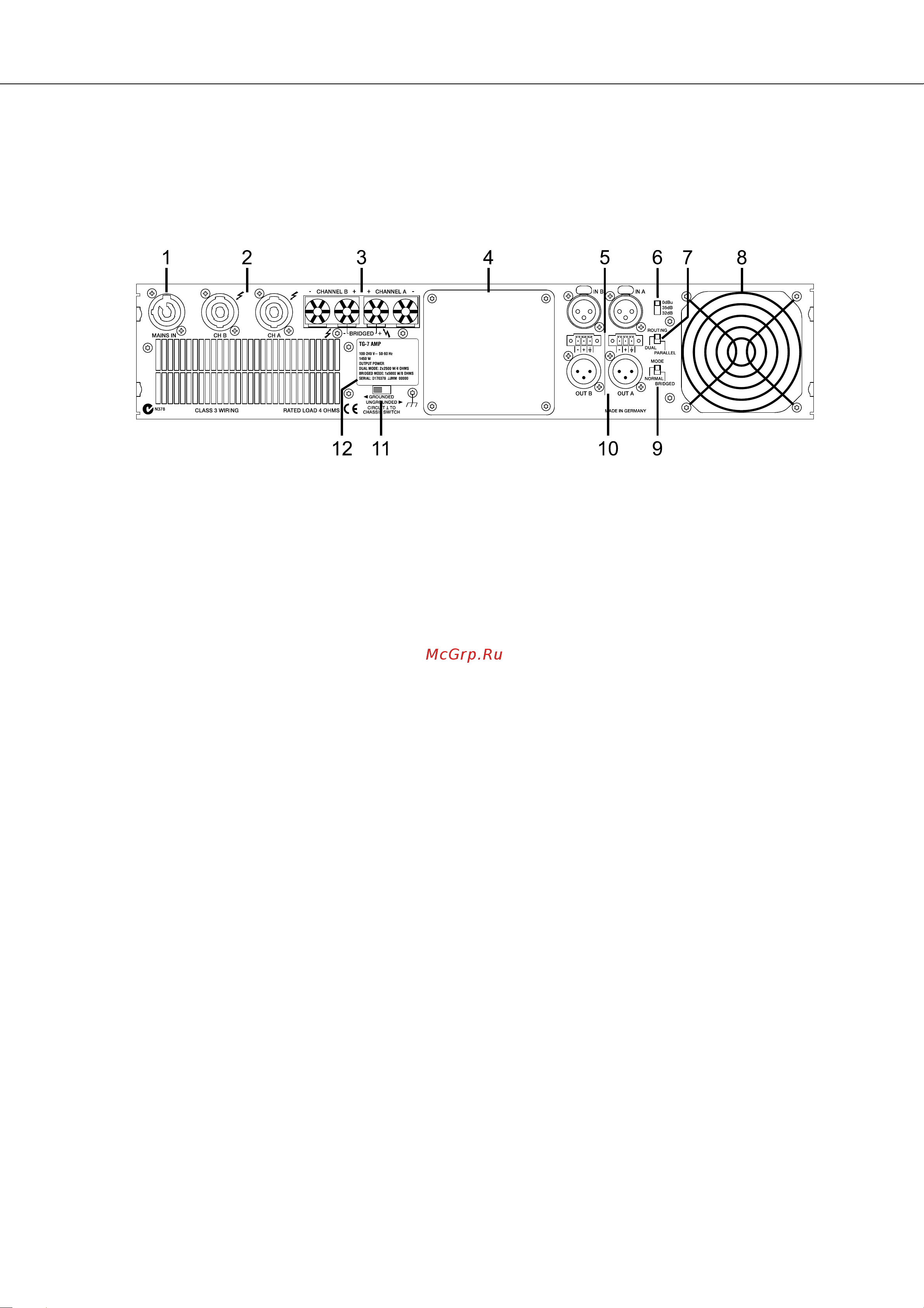

Illustration 2.2 : Arrière du TG-5/TG-7
1
Entrée secteur PowerCon® (MAINS IN)
2
Sorties de l’ampli de puissance de type Speakon™ femelle (CH A, CH B)
3
Bornes de sorties de l’ampli de puissance (CHANNEL A, CHANNEL B, BRIDGED)
4
Slot d’extension
5
Entrées Audio de type XLR et Phoenix (IN A, IN B)
6
Sélecteur de Sensibilité d’entrée/Gain
7
Sélecteur de routage des entrées Audio (ROUTING)
8
Ventilateur
9
Sélecteur de mode de sortie de l’ampli de puissance (MODE)
10
Sorties Audio de type XLR (OUT A, OUT B)
11
Commutateur de masse (CIRCUIT ⊥ TO CHASSIS SWITCH)
12
Plaque d’identification
