TOUR GRADE SERIES
Mode d’emploi 109
Câblage Bi-Amp
La seconde possibilité pour brancher les haut-parleurs lorsque l’amplificateur de puissance fonctionne en
mode NORMAL consiste à employer uniquement le connecteur Speakon du canal CH A et de relier une
des enceintes aux fiches 1+ et 1–, comme décrit ci-dessus et la seconde enceinte aux fiches 2+ and 2–
comme indiqué dans l’illustration 2.15. Seules les fiches 2+ et 2– du connecteur Speakon CH A sont assi-
gnées. Procéder de cette manière facilitera le câblage des haut-parleurs qui sont utilisés en mode actif à 2
voies (Bi-Amp).
Sortie (Connecteurs / Bornes de type Speakon) en mode Bridged (ponté)
Le fait de régler le sélecteur de MODE situé à l’arrière de l’ampli de puissance sur BRIDGED permet à
l’amplificateur de puissance de fonctionner en mode «ponté» ; le branchement des haut-parleurs doit être
effectué sur les fiches 1+ et 2+ de la prise Speakon CH A, voir l’illustration 2.16.
Si vous utilisez les bornes en mode BRIDGED, les haut-parleurs doivent être branchés sur les bornes rou-
ges de CHANNEL A et CHANNEL B. Une illustration montrant comment établir correctement ce type de

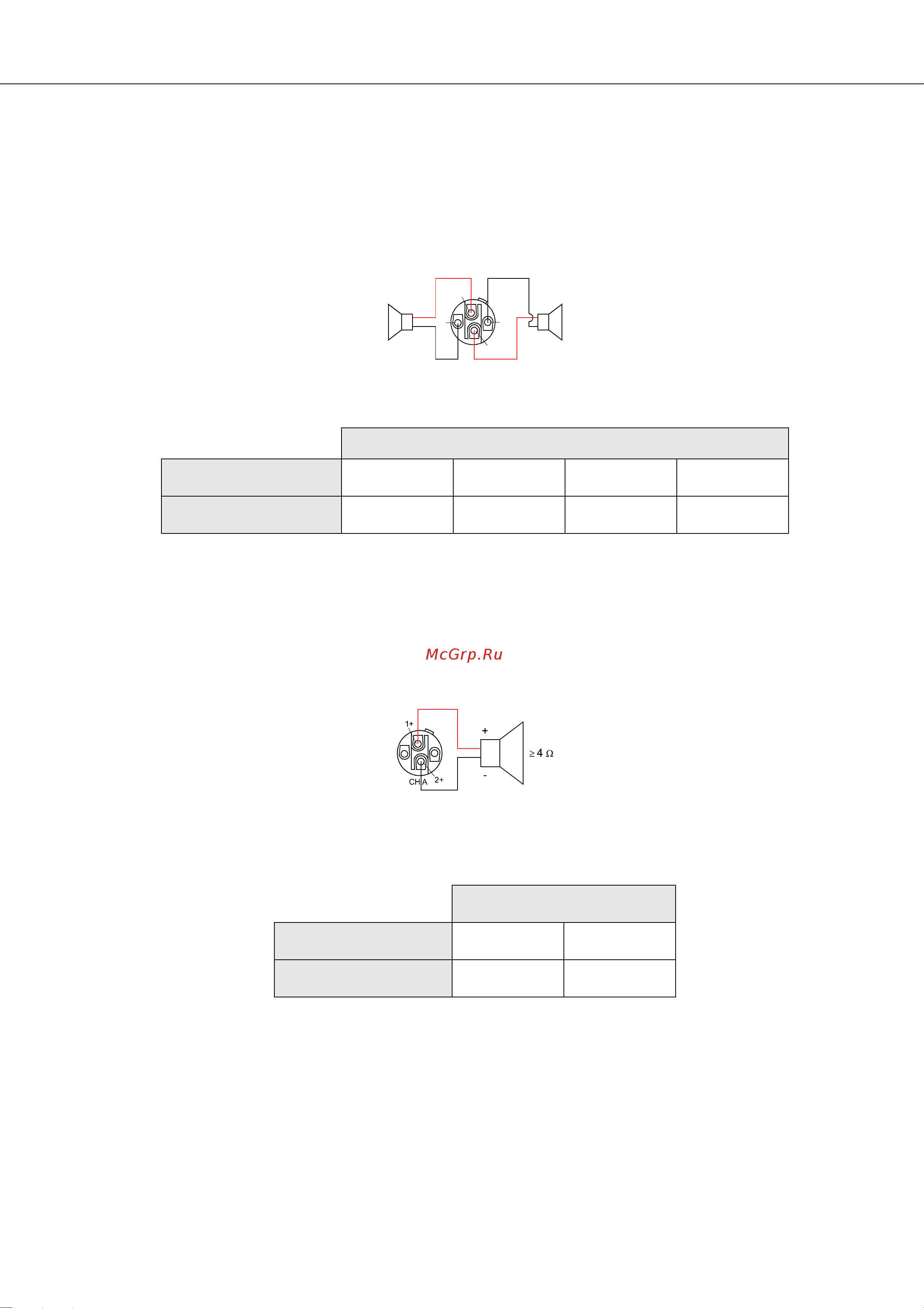

Illustration 2.15 : Connexion de haut-parleur Bi-Amp en mode de fonctionnement NORMAL, uniquement à
l’aide du connecteur Speakon A
Speakon CH A
Fiche de connexion
1+ 1- 2+ 2-
Assignation de voie
A+ A- B+ B-
Tableau 2.6 : Connexion de haut-parleur Bi-Amp en mode de fonctionnement NORMAL mode de
fonctionnement, uniquement à l’aide du connecteur Speakon A
Illustration 2.16 : Connexion de haut-parleur en mode de fonctionnement BRIDGED, à l’aide de la prise
Speakon A
Speakon CH A
Fiche de connexion
1+ 2+
Assignation de voie
Bridged+ Bridged-
Tableau 2.7 : Connexion de haut-parleur en mode de fonctionnement BRIDGED, à l’aide de la prise
1+
2+
1-
2-
CH ACHANNEL A CHANNEL B
+
-
+
-
≥ 2 Ω≥ 2 Ω
