TOUR GRADE SERIES
106 Mode d’emploi
MODE
Le sélecteur de MODE situé à l’arrière de l’ampli de puissance définit le mode de fonctionnement des
blocs de l’amplificateur de puissance et donc, la manière dont un seul ou plusieurs ensembles de haut-
parleurs doivent être connectés.
NORMAL
En mode 2 voies (NORMAL), les deux blocs de l’amplificateur de puissance fonctionnent comme des
canaux indépendants et contrôlent l’amplification de chacun des canaux séparément. La façon dont les
entrées audio de l’ampli de puissance gèrent les signaux d’entrée dépend uniquement du réglage du sél-
ecteur ROUTING.
BRIDGED
En mode BRIDGED, l’amplificateur de puissance fonctionne en mono sur un seul canal. Le signal audio
doit être envoyé à l'un ou l'autre des connecteurs d'entrée (XLR ou Phoenix) du canal A tandis que les
entrées du canal B restent inactives. En mode BRIDGED, le canal A de l’ampli de puissance est modulé
comme d’habitude. De plus, le signal d’entrée est inversé en interne et appliqué au canal B. Les amplis de
puissance A et B fonctionnent alors en push-pull, fournissant une tension de sortie double.
SENSIBILITÉ/GAIN
Les amplificateurs TOUR GRADE SERIES peuvent fonctionner avec une sensibilité d’entrée de 0dBu
ainsi qu’avec un gain constant de 35dB ou 32dB. Un témoin à LED étiqueté en conséquence, situé à
l’avant de l’ampli de puissance indique le réglage correspondant du sélecteur de sensibilité/gain, qui lui se
trouve à l’arrière de l’ampli de puissance.
Une sensibilité d’entrée de 0dBu signifie qu’avec un signal d’entrée de 0 dBu (0.775 Vrms), le signal en
sortie de l’amplificateur de puissance sera à sa puissance de sortie nominale. Ce réglage est recommandé

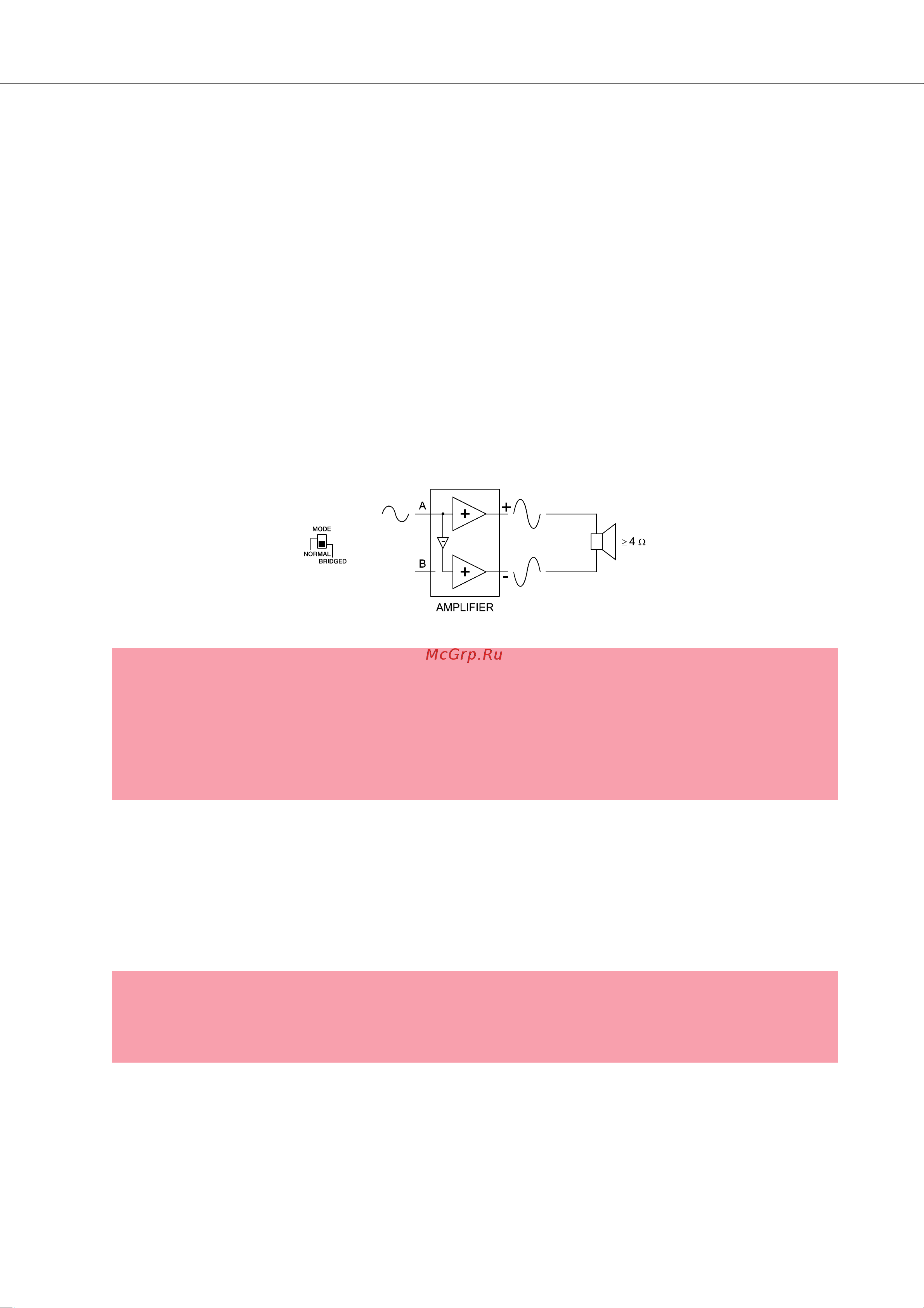

Illustration 2.9 : Mode BRIDGED
ATTENTION :
Il ne faut pas faire fonctionner l'ampli de puissance en Mode Bridged si la charge
connectée tombe en-dessous de 4 ohms. Des tensions extrêmement élevées peuvent
être présentes en sortie. Les haut-parleurs connectés doivent pouvoir supporter de tel-
les tensions. Veuillez vérifier que les caractéristiques électriques mentionnées dans la
documentation qui accompagne vos haut-parleurs correspondent à celles de l'amplifi-
cateur de puissance.
NOTE :
Si un module de télécommande est utilisé, le sélecteur de sensibilité/gain sera désact-
ivé et le réglage de sensibilité/gain de l’amplificateur sera automatiquement réglé sur 35
dB.
