TOUR GRADE SERIES
Bedienungsanleitung 73

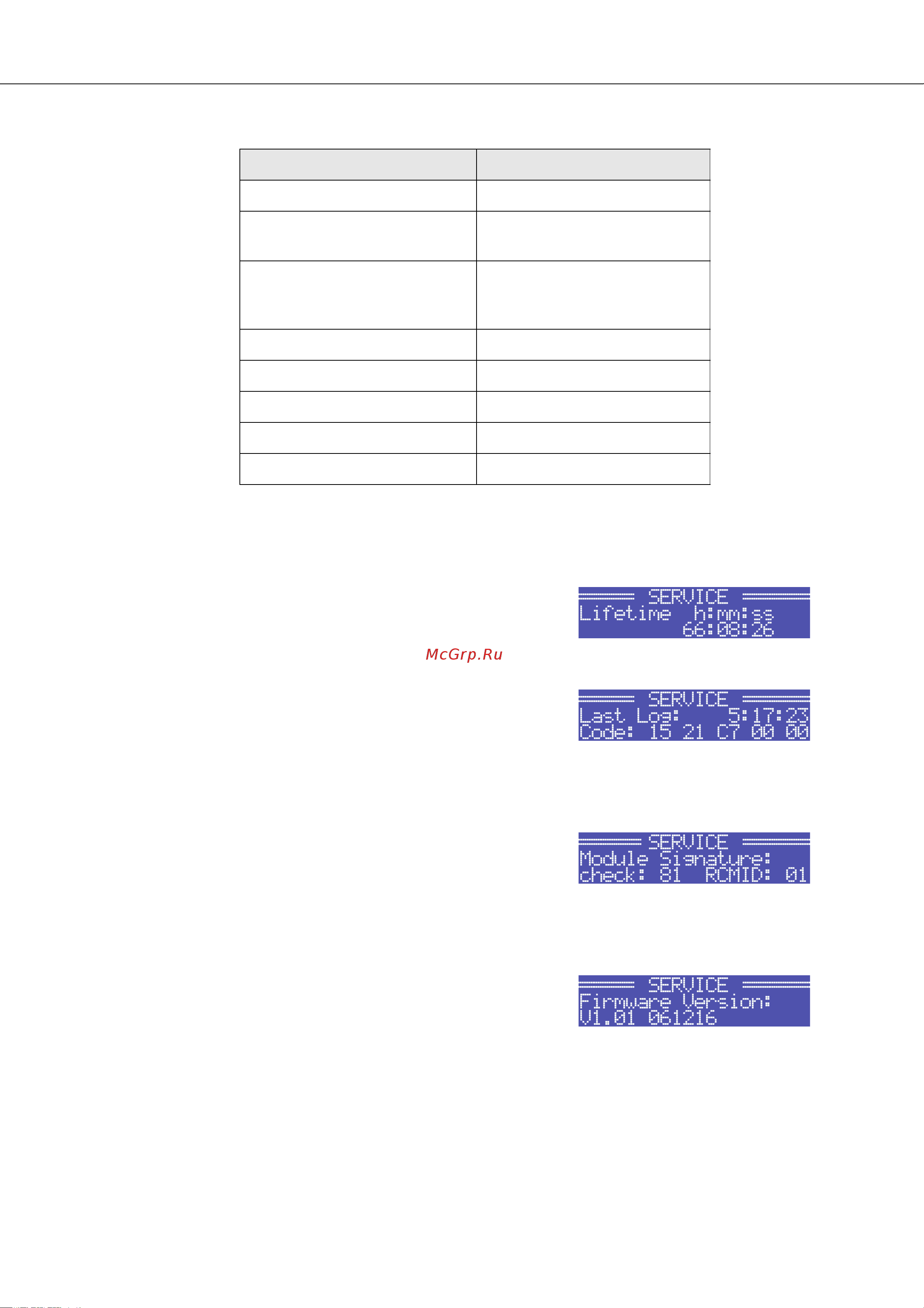

Die durch den Rücksetzvorgang betroffenen Parameter sind in folgender Tabelle zusammengefasst:
CONFIG.SERVICE.Lifetime: Zeigt die gesamte Laufzeit der
Endstufe (ohne Standby-Zeit) an.
CONFIG.SERVICE.Last Log: Es wird Zeitpunkt und Art des
letzten Eintrags im Event Log angezeigt. Der angezeigte Code
kann im Fehlerfall Ihrem Electro-Voice Service-Partner nähere
Hinweise auf die genaue Fehlerursache geben.
CONFIG.SERVICE.Module Signature: Falls ein Remote-Control
Modul eingebaut ist, können die angezeigten Informationen im
Fehlerfall Ihrem Electro-Voice Service-Partner nähere Hinweise
auf die genaue Fehlerursache geben.
CONFIG.SERVICE.Firmware Version: Zeigt die Version und das
Datum der Firmware der Endstufe an.
Parameter Wert
Power-On-Delay 0.00 s
Breaker Current (abhängig von
Versorgungsspannung)
16 A (230 V) / 30 A (120 V)
Amplifier Name Electro-Voice TG-5
bzw.
Electro-Voice TG-7
LCD Contrast 50%
LCD Brightness High 90%
LCD Brightness Low 40%
LCD Time to Dim Autodim off
Temperature Unit °C
Tabelle 3.3: Werkseinstellungen LC-Display
