24 25XENYX UFX1604 Quick Start Guide
XENYX UFX1604 Regler
(DE) Schritt 2: Regler
(1) Symmetrischer XLR-Eingang.
(2) LINE/HI-Z Eingang.
(3) LINE/HI-Z-Taste. Bei aktiviertem HI-Z-
Modus können Sie Ihre Gitarre/Ihren
Bass ohne externe DI-Box an diesen
Eingang anschließen.
(4) +48 V Phantomspannung wird für
Kondensatormikrofone verwendet,
die für den Betrieb 9 V bis 48 V
Gleichspannung benötigen.
(5) LOW CUT-Taste ltert Frequenzen unter 80 Hz.
(6) GAIN-Regler steuert die Empndlichkeit der
MIC- und LINE/HI-Z-Eingänge.
(7) SEND-Taste. Damit können Sie das
Eingangs signal pre oder post EQ zum
FireWire/USB-Port leiten.
(8) COMP(RESSOR)-Regler steuert die Stärke des
Kompressionseekts auf diesem Kanal.
(9) EQ-Regler steuern die Frequenzen HIGH, HIGH
MID, LOWMID und LOW des Kanals.
(10) EQ-Taste schaltet die EQ-Sektion ein und aus.
(11) AUX / FX A und FX B-Regler bestimmen
den Anteil des Kanalsignals, der zu den
AUX SEND-Buchsen und/oder den internen
Eektprozessoren geleitet wird.
(12) PAN-Regler positioniert das Kanalsignal
im Stereofeld.
(13) MUTE-Taste entfernt den Kanal aus dem
MAIN MIX und leitet ihn zum ALT 3-4 Bus.
(14) SOLO-Taste leitet das Kanalsignal zum
Solo-Bus (Solo in Place) oder zum PFL Bus
(Pre-Fader Listen).
(15) PEGELANZEIGE gibt den Eingangspegel des
Kanalsignals an.
(16) KANAL-FADER regelt die Lautstärke des Kanals.
(17) LINE IN: linke und rechte Eingangsbuchse für
Mono- oder Stereosignale
(18) LINE/FW 1-2 (3-4) Taste: Leitet das Signal von
einem Computer via FireWire/USB zu diesen
Kanälen, auf denen sie mit den EQ-, AUX- und
Fader-Funktionen geregelt werden können.
HINWEIS: Alle FireWire (FW) Routing-Schalter
funktionieren bei der USB-Konnek ti vität zum
Computer und im eigen ständigen USB-Modus,
je nachdem wie der MODE-Wahlschalter (50)
eingestellt ist.
(19) 4–Band-EQ für die Stereokanäle.

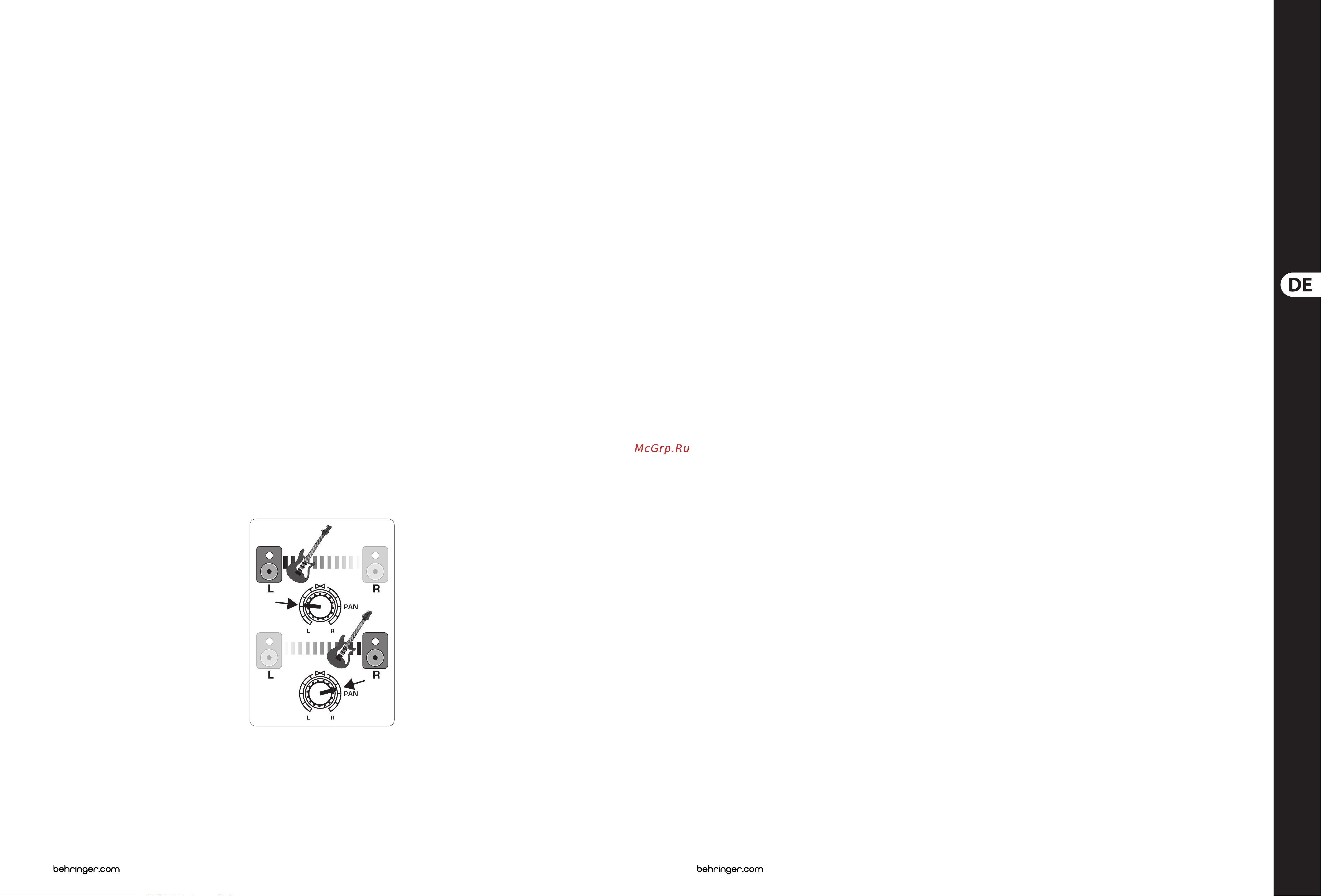

(20) BAL(ANCE)-Regler steuert die relative
Laut stärke der linken und rechten
Eingangssignale, bevor sie zum stereo
Main Mix-Bus geleitet werden.
(21) CONTROL ROOM OUT-Buchsen übertragen die
Summe aus Eekt- und Main Mix-Signalen
sowie auf Solo geschaltete Kanalsignale.
(22) MAIN OUT-Buchsen zum Anschließen von
Line-Pegel-Signalen an Aktivlautsprecher
oder externe Verstärker.
(23) ALT 3-4 OUT-Buchsen zum Anschließen
der Line-Pegel-Signale einer alternativen
Stereomischung an Aufnahmegeräte,
Aktivlautsprecher oder externe Verstärker.
Auch für Subgruppen verwendbar.
(24) CD/TAPE IN und OUT zum Anschließen einer
Stereoquelle oder zur Übertragung des
Summensignals zu einem externen Recorder.
(25) PHONES-Buchsen zum Anschließen
von Kopfhörern.
(26) INPUT-Pegelanzeigen geben die Stärke der
in den FX A oder FX B Bus eingespeisten
Signale an.
(27) FX A-Eektregler wählt, welcher Eekt auf das
Signal angewandt wird (gilt auch für FX B).
(28) EDIT-Regler steuert den Hauptparameter
des Eekts.
(29) FX ON-Taste schaltet den Eekt ein und aus.
(30) Die TAP/SELECT-Taste erfüllt zwei
Funktionen. Indem man die Taste mehrmals
im Tempo des Musikstücks drückt,
kann man die Delay-Zeit der Presets 9 und
15 oder die Modulationsgeschwindigkeit der
Presets 10 - 12 anpassen. Die Taste blinkt
im entsprechenden Tempo. Die TAP/SELECT-
Taste ändert auch die Charakteristik des
zweiten Parameters der Presets 1 - 8,
13 - 14 und 16. Durch Drücken der Taste
kann man zwischen zwei verschiedenen
Werten (LED ein/aus) für den zweiten
Paraßmeter umschalten.
(31) FW/USB LED zeigt an, dass der Computer
angeschlossen ist (basierend auf dem
rückseitigen Wahlschalter).
(32) VU-ANZEIGE gibt den Signalpegel an den
MAIN OUTPUT-Buchsen an.
(33) MODE-Taste entscheidet, ob die SOLO-Taste
im ‘Solo in Place’-Modus (Taste gelöst) oder
‘Pre-Fader Listen’-Modus (Taste gedrückt)
funktioniert. Für Gain-Einstellungen sollte
man PFL verwenden.
(34) PHONES-Regler steuert die Lautstärke an den
PHONES-Buchsen.
(35) CONTROL RM-Regler steuert die Lautstärke
an den CONTROL ROOM OUT-Buchsen.
(36) SOURCE Monitoring-Wahltasten leiten
das Signal entweder zu den CONTROL
RM/PHONES-Buchsen (linke Spalte) oder zum
MAIN MIX (rechte Spalte).
(37) PRE/POST Fader-Wahltasten für alle
4AUXSEND-Busse.
(38) AUX SEND 1-2 to FW 13-14: Diese Taste
bewirkt, dass die Mischerkanäle 13-14 nicht
via FireWire/USB übertragen werden und
AUX SEND 1-2 zu einem Computer geleitet
werden kann (für Aufnahmen etc.).
(39) Routing-Schalter für das AUX RETURN
3 Quellensignal.
(40) Routing-Schalter für AUXRETURN
4 (zum MAIN-Bus oder
CONTROLROOM/PHONES-Bus).
(41) MUTE-, SOLO- und LEVEL-Regler für den
ALT3-4 Bus.
(42) Assign to FW 15-16: Dieser Schalter leitet
das MAINMIX-Signal via FireWire/USB zum
Computer oder externen USB-Laufwerk
(in der ON-Position). In der OFF-Position
können die Mischerkanäle 15-16 via FireWire/
USB übertragen werden.
(43) PRE/POST-Schalter leitet das MAIN MIX-
Signal pre oder post Main Fader zum
FireWire/USB (ASSIGN TO FW 15-16-Schalter
muss aktiviert sein).
(44) TALKBACK MIC (integriert), LEVEL-Regler
(steuert Pegel des TALKBACK-Mikrofons),
DESTINATION-Schalter und TALK-Taste
(beim Sprechen gedrückt halten).
(45) 16-TRACK USB DRIVE RECORDER/MIDI
TRANSPORT CONTROL kann bei der
Verbindung des Mischers mit einem
Computer via FireWire oder USB als
MIDI Machine Control eingesetzt
werden. Im STAND ALONE-MODUS
auch zum Steuern der internen
USB-Recorderfunktionen einsetzbar.
(46) MAIN MIX-Stereofader regelt den
Gesamt ausgangspegel des Mischers.
(47) POWER ON schaltet den Mischer ein.
(48) USB DRIVE-Buchse zum Anschließen von
externen USB-Festplattenlaufwerken
(empfohlen) oder USB-Sticks im STAND
ALONE-Modus.
(49) USB-Buchse zum Anschließen
eines Computers.
(50) MODE-Wahlschalter.
(51) FireWire-Buchse zum Anschließen
eines Computers.
(52) MAIN OUTPUTS zur Übertragung des
MAIN MIX-Signals über symmetrische
XLR-Kabel.
(53) AUX(ILIARY) SENDS übertragen die 4 Aux
Bus-Signale über symmetrische oder
unsymmetrische 6,35 mm-Kabel.
(54) CHANNEL INSERTS zum Anschließen externer
Eekte PRE-FADER und PRE-EQ an die
einzelnen Kanäle (1-8).
(55) AUX(ILIARY) RETURNS zur Rückführung eines
über die AUX SEND-Buchse ausgegebenen
und durch einen Eektprozessor geleiteten
Stereosignals in den vorgesehenen Aux
Bus. An diese Eingänge kann man auch
zusätzliche Line-Signalquellen, z. B.
Keyboards, anschließen.
