12 13XENYX UFX1604 Quick Start Guide

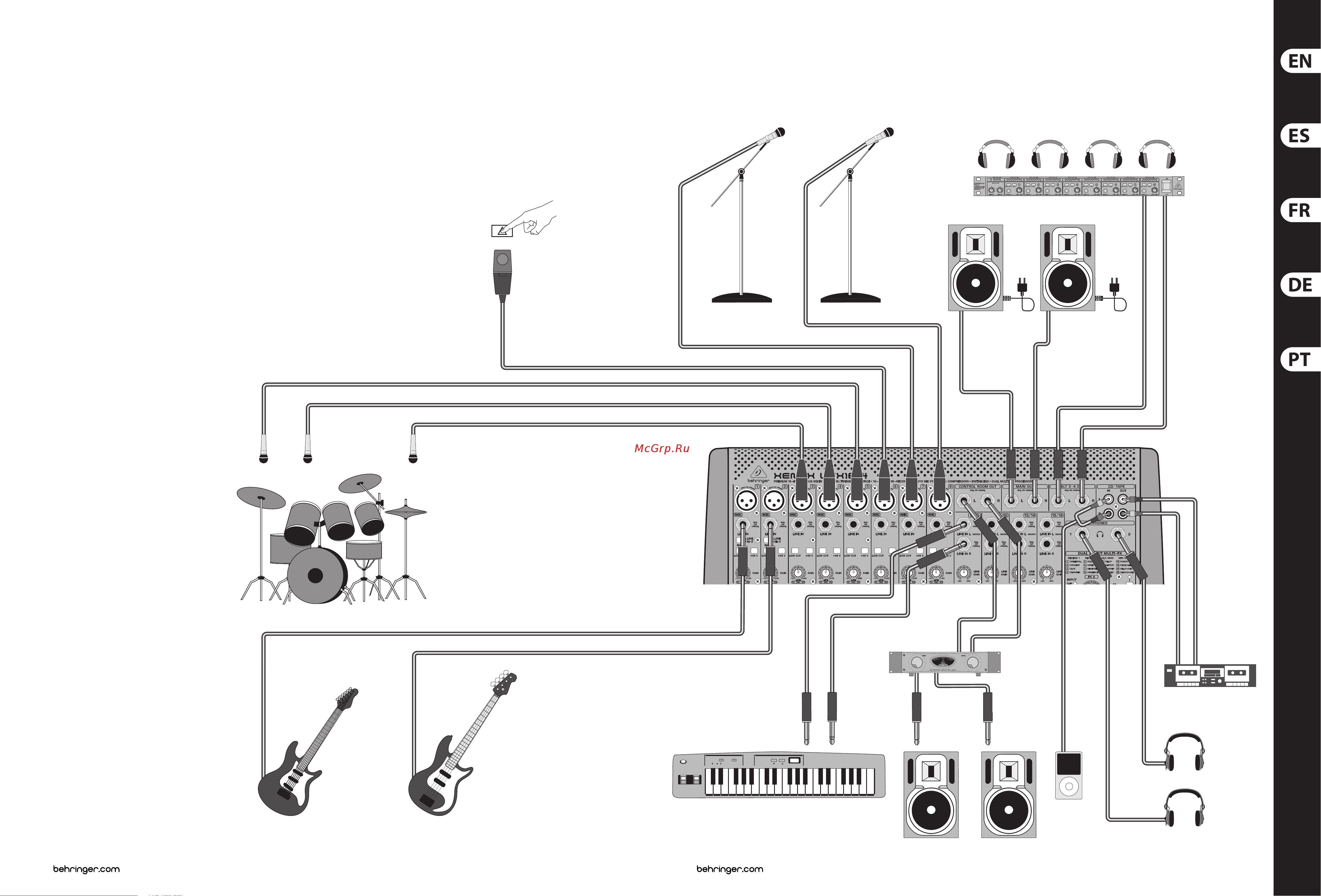

XENYX UFX1604 Hook-up
(EN) Step 1: Hook-Up
(ES) Paso 1: Conexión
(FR) Etape 1 : Connexions
(DE)
Schritt 1: Verkabelung
(PT) Passo 1: Conexões
Top View Hook-Up
A500
reference amplier
(With HI-Z button engaged)
XM8500
dynamic microphone
XM8500
dynamic microphone
B-2 PRO dual diaphragm
condenser microphone
TRUTH B2031P passive monitors
PHANTOM
BassGuitar
TRUTH B3031A Active monitors
POWERPLAY PRO-XL HA4700
headphones distribution amplier
MP3 Player
HPX6000 headphones
Tape recorder
Keyboard
