16 17XENY X UFX1204 Quick Start Guide
(ES) Paso 2: Controles
XENYX UFX1204 Controles
(1) Entrada XLR balanceada.
(2) Entrada LINE/HI-Z.
(3) Botón LINE/HI-Z (solo canales 1 & 2).
Cuando esté activo el modo HI-Z podrá
conectar su guitarra o bajo en esta entrada
sin la necesidad de usar una caja directa
(DI box) externa.
(4) Alimentación fantasma de +48 V usada para
micrófonos condensadores que requieren un
voltaje de entre 9 y 48 V DC para funcionar.
(5) Botón LOW CUT que elimina las frecuencias
que están por debajo de 80 Hz.
(6) Mando GAIN que le permite ajustar la
sensibilidad de las entradas MIC y LINE/HI-Z.
(7) SEND le permite elegir entre rutar su señal de
entrada al FireWire/USB pre o post EQ.
(8) El mando COMP(RESSOR) le permite ajustar la
cantidad de efecto de compresión del canal.
(9) Los mandos EQ le permiten ajustar las
frecuencias HIGH, MID y LOW del canal.
Ajuste el mando FREQ para elegir la frecuencia
concreta que será ajustada por el mando MID.
(10) El botón EQ activa y desactiva la sección EQ.
(11) Los mandos AUX / FX le permiten ajustar la
cantidad de señal del canal que es enviada
a las tomas AUX SEND y/o al procesador
de efectos interno.

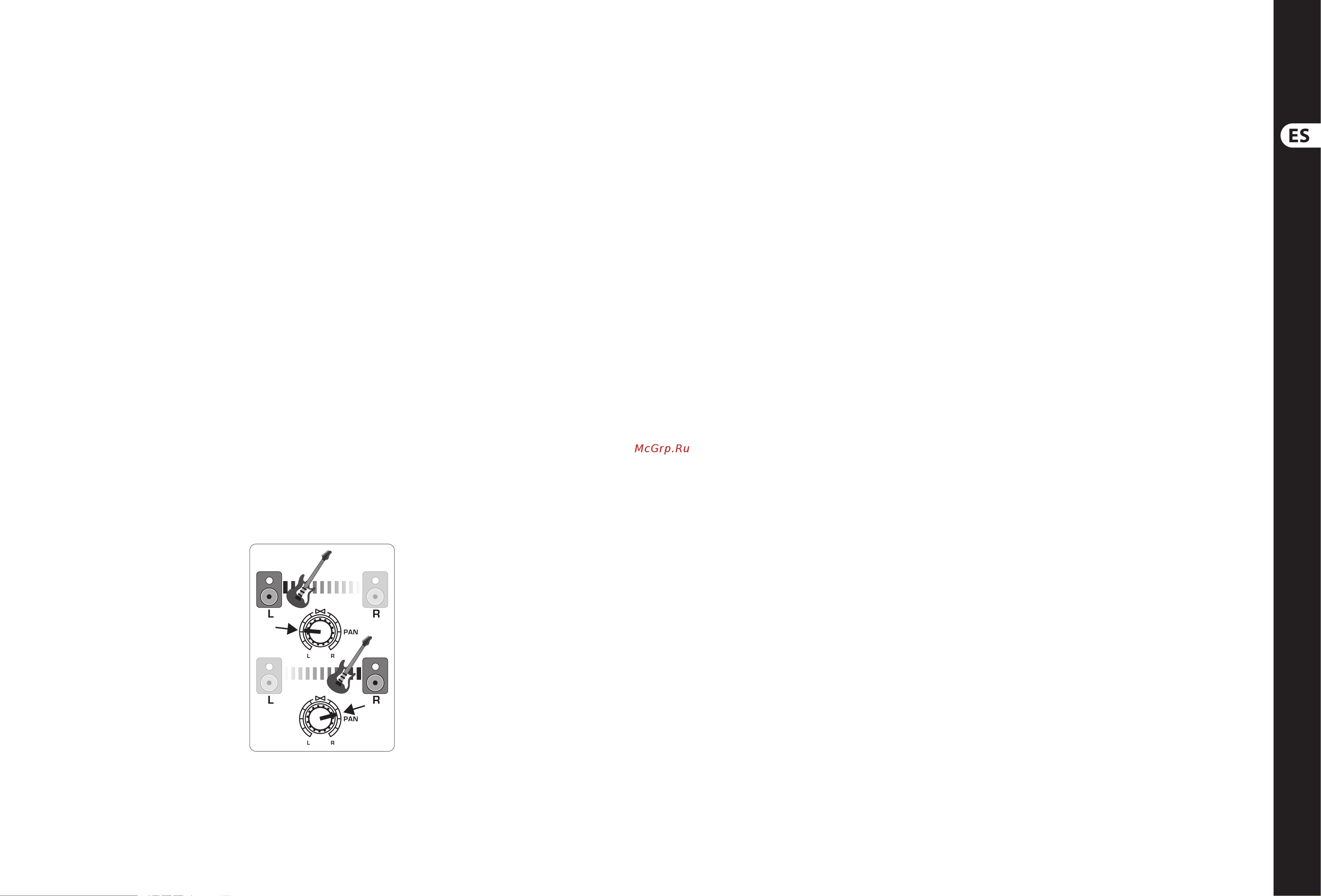

(12) El mando PAN coloca la señal del canal dentro
del campo stereo.
(13) El botón MUTE elimina la señal del canal de las
salidas MAIN MIX y lo envía al bus ALT 3-4.
(14) El botón SOLO envía la señal del canal
al bus solo (Solo in Place) o al bus PFL
(escucha pre-fader).
(15) El medidor LEVEL METER le muestra el nivel de
la señal de entrada del canal.
(16) El fader CHANNEL le permite ajustar el
volumen del canal.
(17) Tomas de entrada LINE IN izquierda y derecha
para las señales mono o stereo.
(18) El botón LINE/FW 1-2 (3-4) permite que
la señal de un ordenador sea rutada vía
FireWire/USB a estos canales y controlada por
el EQ, AUX y por el fader.
NOTA: Todos los interruptores de ruteo
FireWire (FW) sirven para la conectividad
USB a un ordenador y para el modo USB
independiente, dependiendo de cómo haya
ajustado el interruptor MODE (50).
(19) EQ de 4 bandas para los canales stereo.
(20) El mando BAL(ANCE) controla el volumen
relativo de las señales de entrada izquierda y
derecha antes de que sean rutadas al bus de
mezcla principal stereo.
(21) Las tomas CONTROL ROOM OUT dan salida
a las señales sumadas de efectos y mezcla
principal, así como a las señales de canales
activados como solistas.
(22) Tomas MAIN OUT para la conexión de
señal con nivel de línea a altavoces
autoamplicados o amplicadores externos.
(23) Salidas ALT 3-4 OUT para la conexión
de la señal de nivel de línea de una
mezcla stereo alternativa a una unidad
de grabación, altavoces autoamplicados
o amplicador exterior. También puede
usarlas para subgrupos.
(24) Tomas CD/TAPE IN y OUT para la conexión
de una fuente stereo o para el envío de la
señal principal a una grabadora externa.
(25) Tomas PHONES para la conexión
de auriculares.
(26) Los medidores de nivel INPUT le muestran
la intensidad de la señal de entrada que pasa
al bus FX.
(27) El mando de efectos FX le permite elegir qué
efecto será aplicado a la señal.
(28) El mando EDIT le permite ajustar el parámetro
principal del efecto.
(29) El botón FX ON activa o desactiva el efecto.
(30) El botón TAP/SELECT realiza dos funciones.
Pulse el botón varias veces de forma
sincronizada con el tempo de la música
para adaptar el tiempo de retardo de los
presets 9 y 15 o la velocidad de modulación
de los presets 10-12. El botón empezará a
parpadear con el tempo ajustado. El botón
TAP/SELECT también le permite cambiar la
característica del segundo parámetro de los
presets 1-8, 13-14 y 16. Al pulsar el botón
podrá cambiar entre dos valores distintos
(piloto apagado/encendido) para ese
segundo parámetro.
(31) El piloto FW/USB le indica que el ordenador
está conectado (de acuerdo al ajuste del
interruptor del panel trasero).
(32) El medidor VU METER le muestra el nivel
de la señal de salida MAIN OUTPUT.
(33) El botón MODE determina si el botón SOLO
actuará en el modo ‘Solo in Place’ (botón
sin pulsar) o ‘escucha pre-fader’ (pulsado).
El modo PFL es mejor cuando tenga que
realizar ajustes de ganancia.
(34) El mando PHONES controla el nivel de la señal
enviada a las tomas PHONES.
(35) El mando CONTROL RM controla el nivel
de la señal enviada a las tomas CONTROL
ROOM OUT.
(36) Los selectores de monitorización SOURCE
hacen que la señal sea enviada a las tomas
CONTROL RM/PHONES (columna izquierda)
o MAIN MIX (derecha).
(37) Botones selectores PRE/POST fader para los
buses AUX y FX SEND.
(38) El interruptor AUX SEND 1-2 to FW 13-14
desactiva los canales 13-14 del mezclador
para que no sean enviados vía FireWire/USB
de forma que AUX SEND 1-2 pueda ser rutado
a un ordenador (para grabación, etc.).
(39) Interruptores de destino de ruteo para la
señal fuente AUX RETURN 2.
(40) Interruptor de destino de ruteo para
AUXRETURN 4 (al bus MAIN o al bus
CONTROLROOM/PHONES).
(41) Mandos MUTE, SOLO y LEVEL o de nivel de
salida para el bus ALT3-4.
(42) MICRO TALKBACK (interno), mando LEVEL
(ajusta el volumen de este micro TALKBACK),
interruptores DESTINATION y botón TALK
(púlselo para hablar).
(43) CONTROL DE TRANSPORTE DE GRABADORA
USB DE 16 PISTAS/MIDI para su uso cuando
esta unidad esté conectada a un ordenador
vía FireWire o USB como un control de
unidades MIDI. También puede usarlos en
el modo STAND ALONE para el control de las
funciones de grabadora USB interna.
(44) Fader MAIN MIX stereo que le permite ajustar
la salida global del mezclador.
(45) Interruptor de encendido POWER ON.
(46) Toma USB DRIVE para su uso con discos duros
USB externos (recomendado) o con pendrives
en el modo STAND ALONE.
(47) Toma USB para la conexión a un ordenador.
(48) Selector MODE.
(49) Toma FireWire para la conexión a
un ordenador.
(50) Las tomas CHANNEL INSERTS le permiten
conectar efectos externos a los canales
individuales (1-4) PRE-FADER y PRE-EQ.
(51) Salidas MAIN OUTPUTS para el envío de la
señal MAIN MIX a través de cables con clavijas
XLR balanceadas.
(52) Salidas AUX(ILIARY) SENDS que envían las
2 señales de bus auxiliares a través de cables
con conectores de 6,3 mm balanceados o
no balanceados.
(53) Las tomas AUX(ILIARY) RETURNS le permiten
recuperar una señal con efectos stereo que
ha enviado previamente desde la toma
AUXSEND y ha pasado por un procesador
de efectos, de vuelta al bus auxiliar elegido.
También puede usar estas entradas para
conectar fuentes de nivel de línea adicionales
como pueden ser teclados.
