33
X2
Car security systems
«Стоп» нажат и удерживается — любое открывание, закрывание дверей автомобиля вызывает проце
дуру опроса транспондера. Если транспондер не найден, система начнет процедуру безопасного бло
кирования двигателя через 50 сек.
Дверь постоянно открыта
• система проверяет состояние линии «Стоп» подключенной к проводу «Стоп»сигналов автомо
биля. Каждое нажатие на педаль тормоза будет активировать процедуру опроса транспондера.
При отсутствии сигнала «Стоп» более 4 мин (режим короткой остановки) и отсутствия транс
пондера, система начинает процедуру безопасной блокировки двигателя.
Примечание
Противоразбойный транспондер
может применяться для отклю
чения режима «Блокировка»
встроенной функции иммоби
лайзера при выборе функций
F20.3, F20.4, а также для
выключения AVтриггера F18.3.

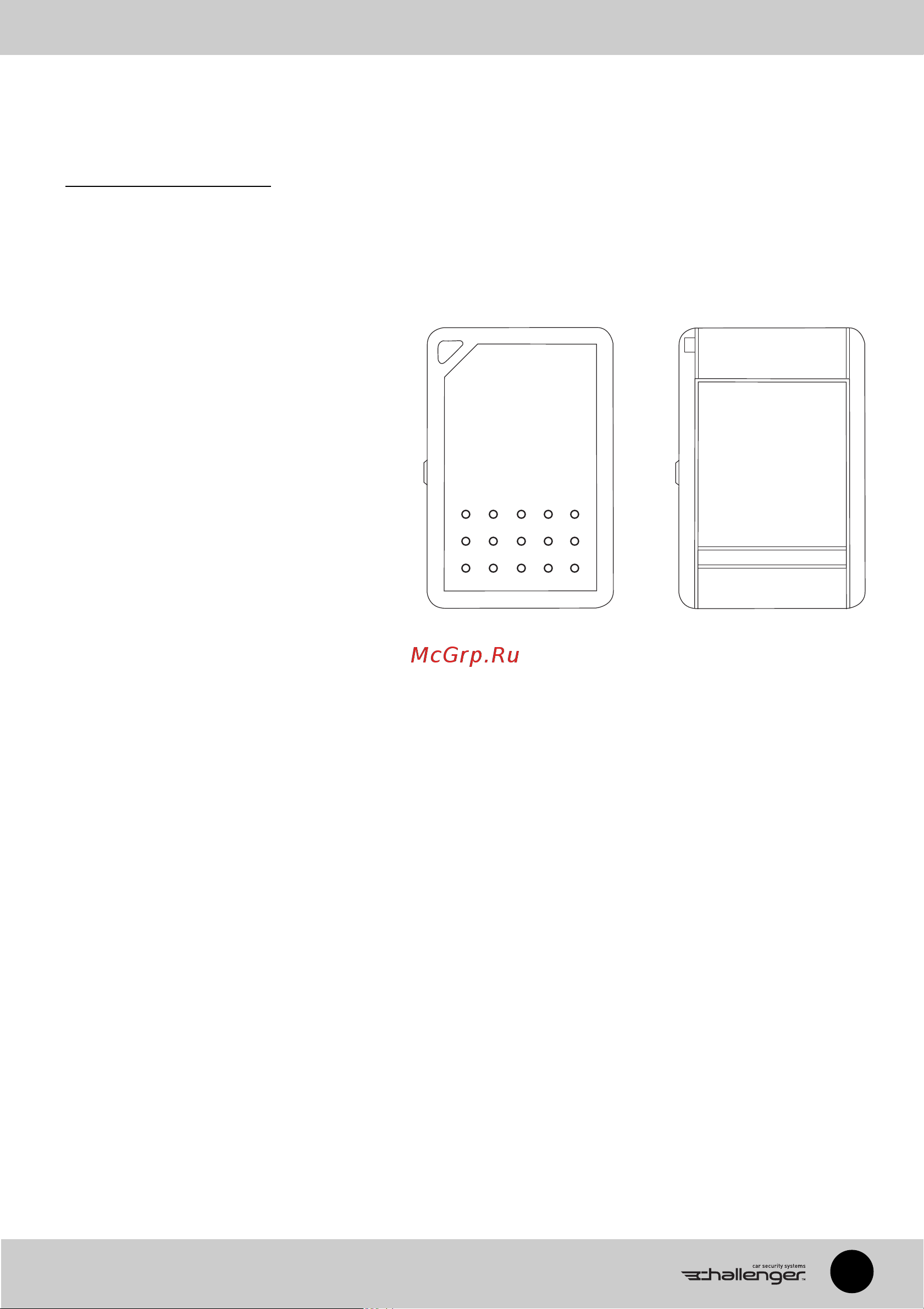

LDT92O LDT920S
