82
Progressive Innovative Technology, Inc.
Приложения
Приложение 1

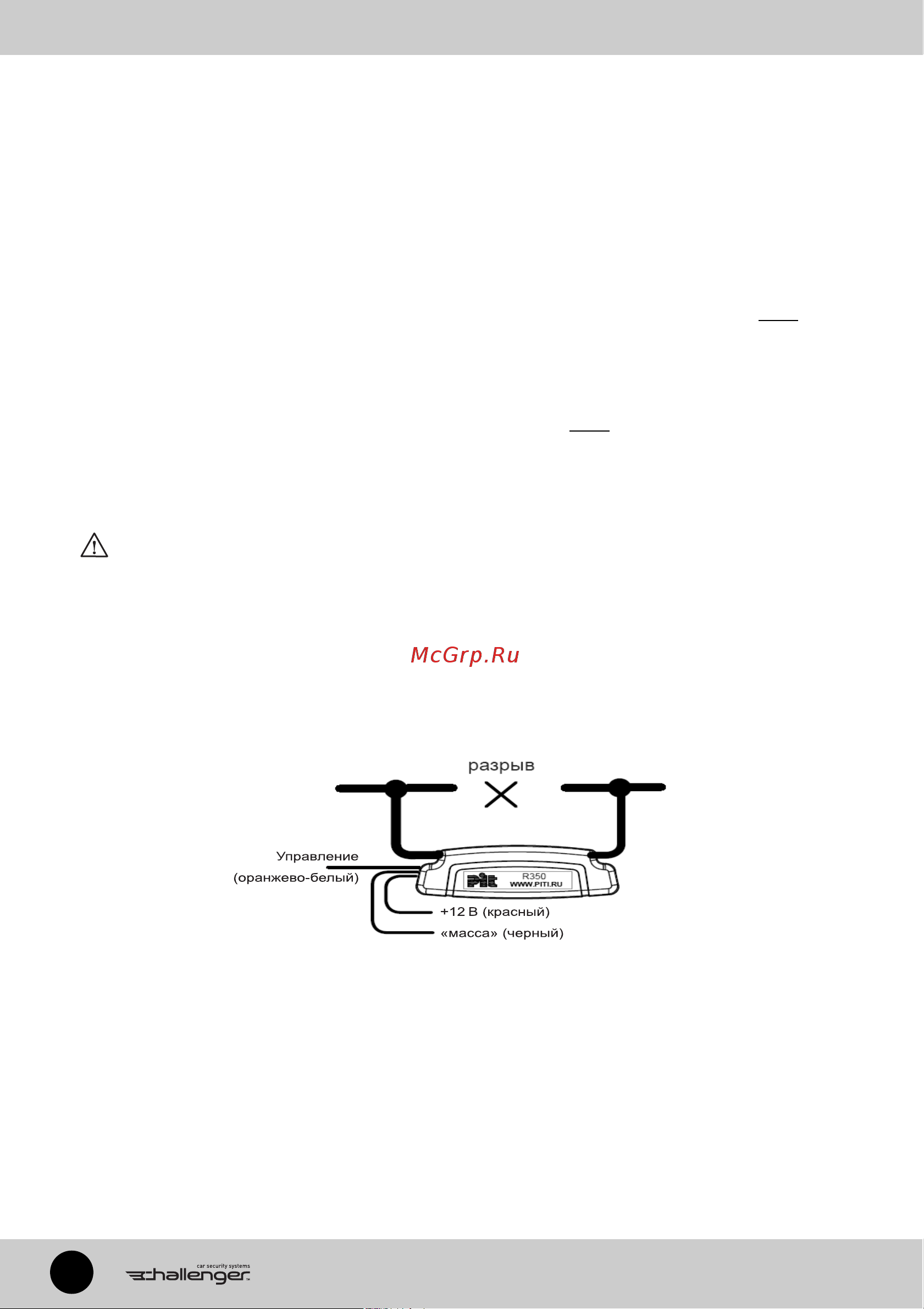

Удаленное цифровое реле блокировки R350
Цифровое реле блокировки R350 — реле с нормально разомкнутыми контактами, управляемое циф
ровым кодом по проводной линии связи. Предназначено для выполнения скрытых блокировок нор
мально разомкнутого типа в системах охраны автомобилей производства PIT.
Постоянный ток коммутации — до 10 А.
Импульсный ток коммутации — до 25 А.
• Запрограммируйте (выберите) функцию управления цифровым реле по проводу ARM охран
ной системы.
• Подключите красный провод к источнику +12 В постоянного тока.
• Подключите черный провод реле к «массе» автомобиля к которой подключен провод «массы»
охранной системы.
• Подключите оранжевобелый провод реле R350 к проводу ARM охранной системы (оранжево
белый).
• Выполните адаптацию реле R350 в охранной системе, включив зажигание на 2–3 сек.
Важно!
Изначально R350 поставляется «чистым».
R350 работает только со своим адаптированным блоком охранной системы. При замене главного бло
ка охранной системы необходимо применить новое (чистое) реле R350 и выполнить процедуру адап
тации.
«Потерянное» реле R350 может быть восстановлено (очищено) только на предприятииизготовителе.
Выполняйте все операции по подключению R350 при обесточенной охранной системе.
