Challenger CH-X2 [72/88] Дополнительные полезные схемы управления центральным замком
![Challenger CH-X2 [72/88] Дополнительные полезные схемы управления центральным замком](/views2/2010225/page72/bg48.png)
72
Progressive Innovative Technology, Inc.

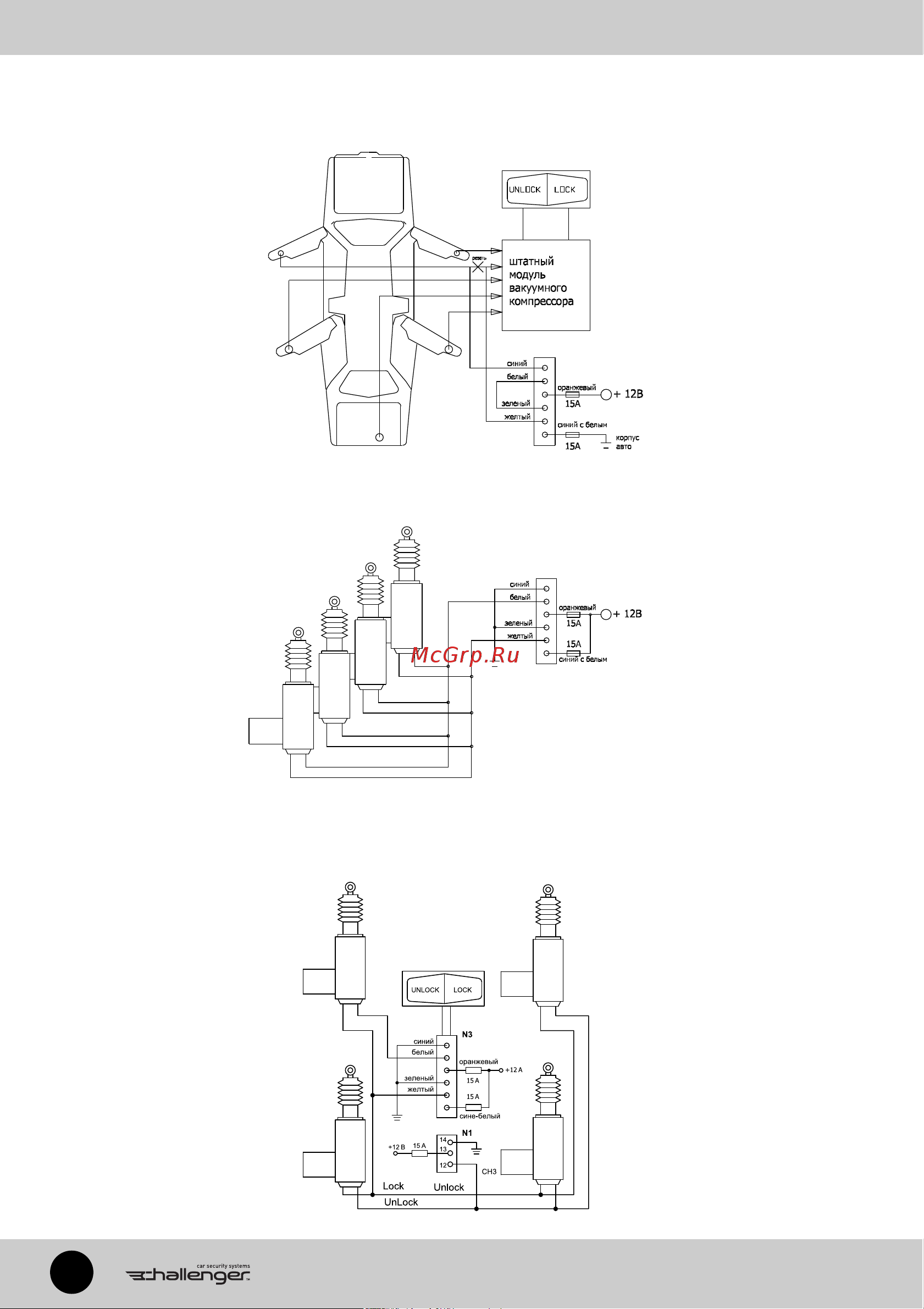

Дополнительные полезные схемы управления центральным замком
Схема управления вакуумными системами «MercedesBenz», «Audi»
Схема управления дополнительными электропроводами
Схема управления электроприводами замков дверей при пошаговом
(раздельном) отпирании водительской и пассажирских дверей автомобиля
