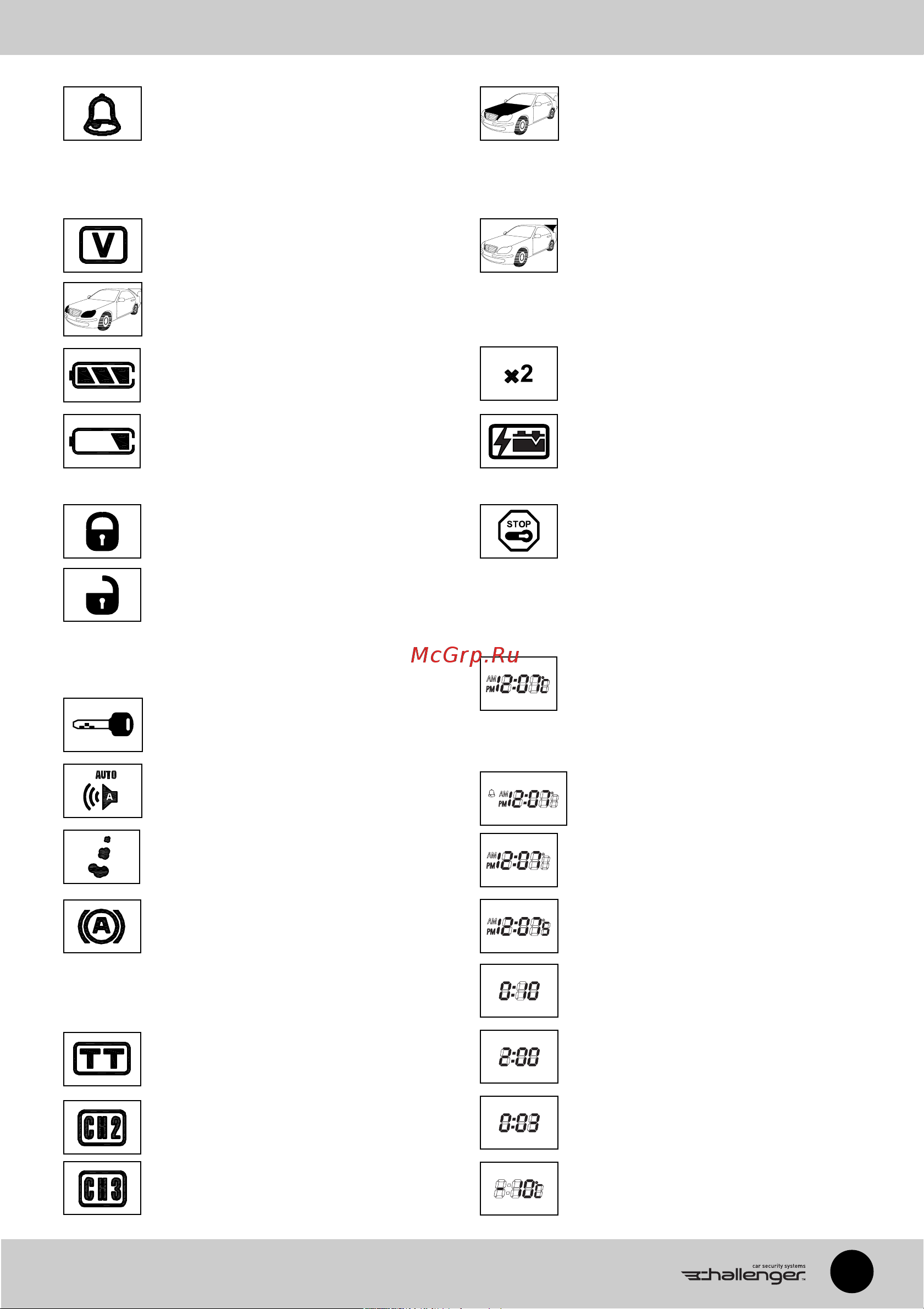

Индикатор будильника. Горит по
стоянно при включении функции
будильника кнопками 3+F(5).
Индикатор включения режима «Valet»
(режим сервисного обслуживания).
Присутствует на дисплее всегда, пока
система находится в режиме «Valet».
Индикатор выполнения команд сис
темой (мигает фарами).
Индикатор заряда батареи
(полный заряд батареи).
Индикатор мигает — низкий заряд
батареи (менее 30%).
Индикаторы состояния блокировки дверей.
— двери заблокированы при вклю
ченном зажигании или в режиме
«Valet» (сервисный режим).
— двери разблокированы при вклю
ченном зажигании или в режиме
«Valet» (сервисный режим).
Комбинация индикаторов в режиме «Охрана»
при работающем двигателе автомобиля.
Зажигание включено:
– индикатор мигает,
– индикатор горит постоянно,
– индикатор мигает.
Индикатор состояния функции
SF16 — выбор типа трансмисии
автомобиля. Индикатор активен
при выборе автоматической коробки
передач.
Индикатор включенного режима
«Турботаймер». Показывает, что
в системе режим активирован.
Индикаторы активности дополни
тельных каналов. Показывают состо
яние линии канала СН2, СН3.
Индикатор срабатывания концевика
капота. Мигает при срабатывании
концевика капота в режиме «Охра
на» или при постановке на охрану
с открытым капотом.
Индикатор срабатывания концевика
багажника. Мигает при срабатыва
нии концевика багажника в режиме
«Охрана» или при постановке на
охрану с открытым багажником.
Индикатор датчика 2.
Индикатор включенной функции
запуска двигателя по разряду акку
муляторной батареи (подзарядка).
Индикатор включенного режима ос
тановки двигателя при достижении
заданной температуры.
Цифровой индикатор часового типа.
Индикация и установки:
– времени будильника,
– реального времени (часы),
– значений времени запуска «S» и
останова «R» по таймеру реально
го времени,
– времени работы таймеров обрат
ного отсчета работы двигателя,
– интервалов времени запуска дви
гателя по циклическому таймеру,
– времени работы турботаймера,
– значений температуры запуска
двигателя.
