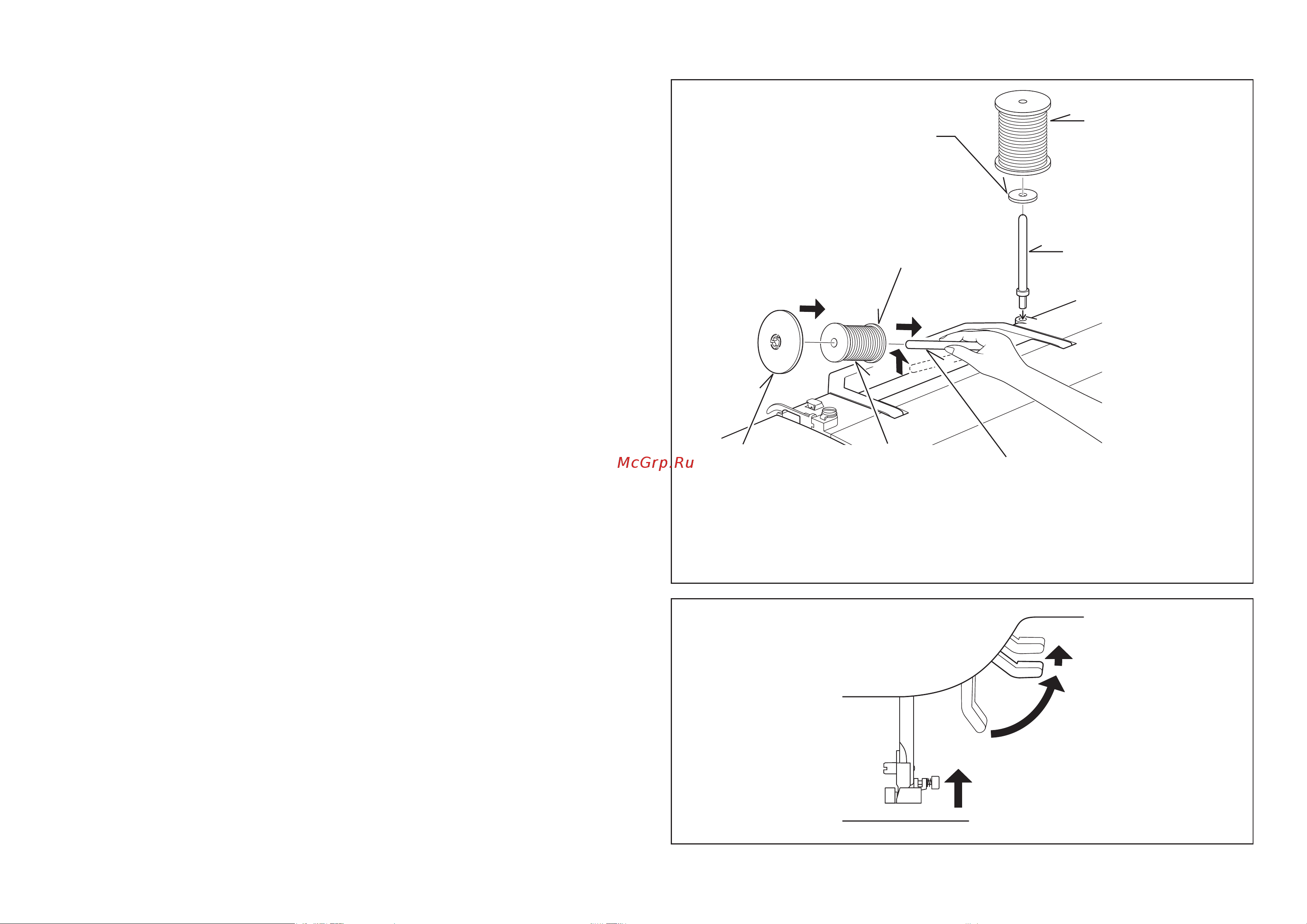

SPOOL PINS
HORIZONTAL SPOOL PIN for normal thread spools
Place thread spool on the pin and secure with a spool cap to ensure smooth ow of thread.
If the thread spool has a thread retaining slit, it should be placed to the right.
Select the correct spool pin cap according to the type and diameter of spool being used.
The diameter of the spool pin cap should always be larger than that of the spool itself.
VERTICAL SPOOL PIN for large thread spools
Attach the spool pin and place a felt disc over it. Place a spool of thread on the spool pin.
PRESSER FOOT LIFTER
There are three positions for your presser foot.
1. Lower the presser foot to sew.
2. Raise the lifter to the middle position to insert or remove fabric, and to change presser
foot.
3. Lift it to its highest position to accommodate thicker fabrics.
Spool pin felt discs
Фетровые прокладки для катушки
Фетрові прокладки для котушки
Шарғыға арналған фетрлі төсем
Vertical spool pin
Вертикальный стержень
для катушки
Вертикальний стрижень
для котушки
Шарғыға арналған тік білік
Spool
Катушка
Котушка
Шарғы
Thread retaining slot
Прорезь для закрепления нити
Проріз для закріплення нитки
Жіпті бекітуге арналған жырық
Spool pin cap
Катушечная пластина
Котушкова пластина
Шарғылы табақша
Spool
Катушка
Котушка
Шарғы
Horizontal spool pin
Горизонтальный стержень для катушки
Горизонтальний стрижень для котушки
11. Шарғыға арналған көлденең білік
