Jaguar Pro5 [90/96] Caring for your machine
![Jaguar Pro5 [90/96] Caring for your machine](/views2/2010476/page90/bg5a.png)
88
3 4
65
(3) (4)
1 2
(1)
(2)
3. CARING FOR YOUR MACHINE

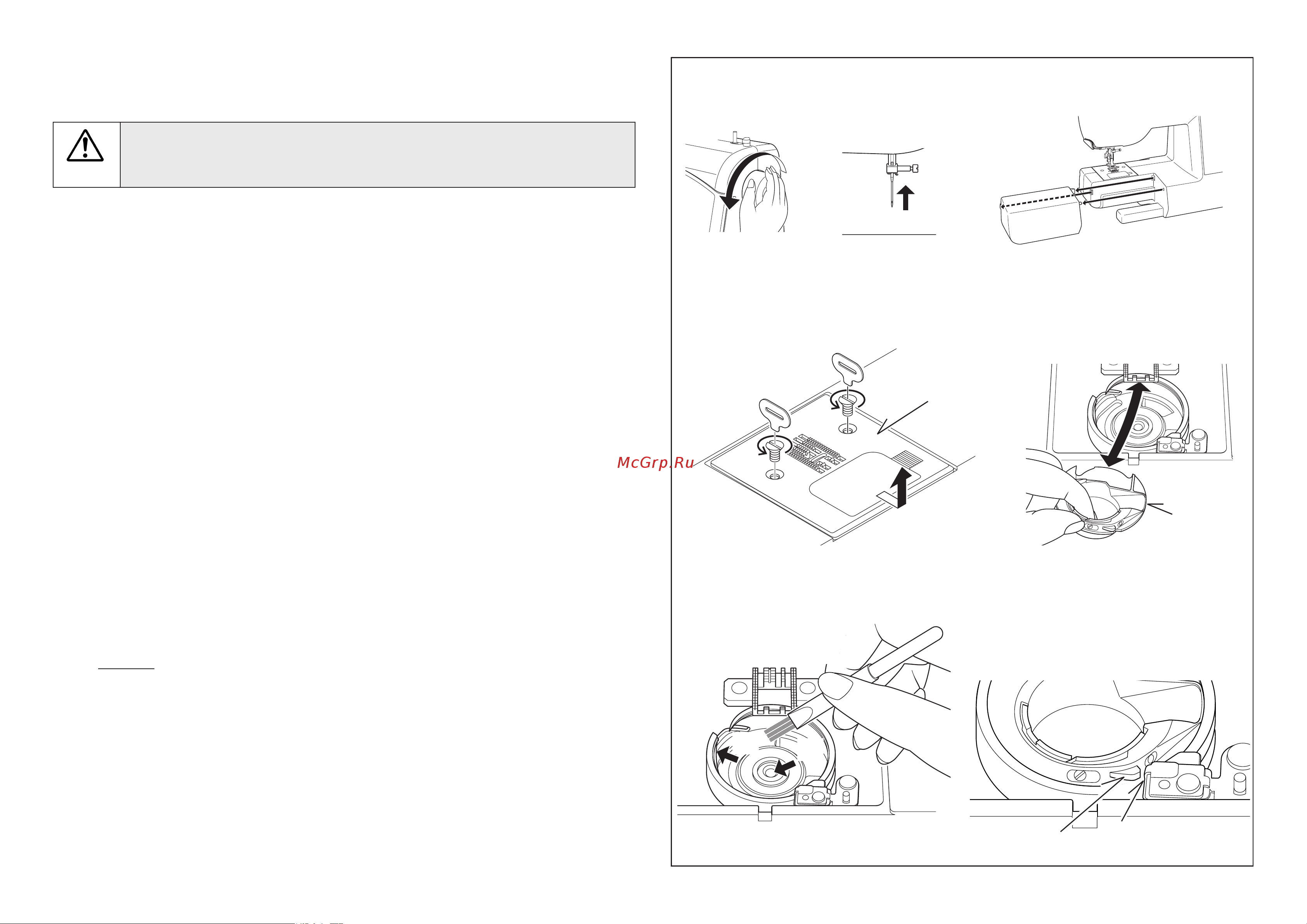

CLEANING HOOK AREA AND FEED DOGS
To ensure the best possible operation of your machine, it is necessary to keep the
essential parts clean at all times.
1. Raise the needle to its highest position.
2. Remove the extension table by pulling it o to the left.
3. Remove the needle plate (1).
4. Remove the bobbin case (2).
5. Clean the feed dogs and hook area with the lint brush.
Put one drop of sewing machine oil on the hook race as indicated by the arrows. (A, B)
6. Replace the bobbin case with the projection (3) positioned against the spring (4). Replace
the needle plate.
CAUTION
Always disconnect the machine from power supply by
removing the plug from the wall-outlet.
(A)
(B)
