Husqvarna TC138M [33/108] Pakabinimo laikiklių reguliavimas
![Husqvarna TC138M [33/108] Pakabinimo laikiklių reguliavimas](/views2/2010993/page33/bg21.png)
33
2
A
3
4
1
2

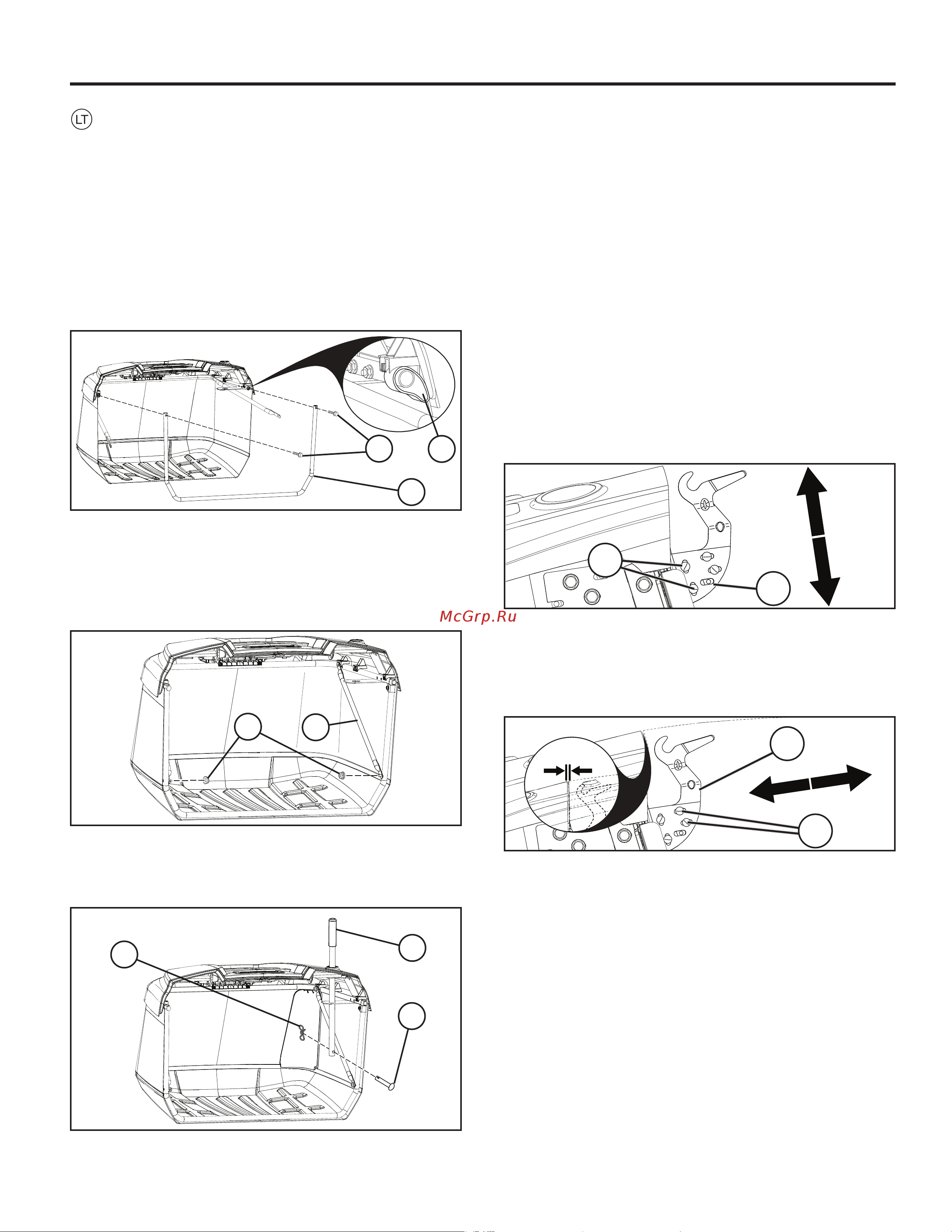

PAKABINIMO LAIKIKLIŲ REGULIAVIMAS
Pristačius traktoriuką iš gamyklos rinktuvo lankstinis laikiklis
būna nustatytas į fi ksuojamąją padėtį. Prireikus šią padėtį galima
pakeisti, kad būtų išlaikytas reikiamas tarpas (A) tarp sparno ir
surinkimo talpyklos mechanizmo viršaus. Tinkamas tarpas yra
apytiksliai 5,1 mm (0,2 col.).
PASTABA. Prireikus tokiu būdu galima nustatyti abiejų pusių
pakabinimo laikiklius.
• Nuimkite rinktuvą.
PASTABA. VIENU METU REGULIUOKITE TIK VIENĄ PUSĘ.
VERTIKALUSIS REGULIAVIMAS
• Atlaisvinkite atraminių varžtų (1) veržles, kad reguliavimo plokš-
telę (2) būtų galima paslinkti aukštyn arba žemyn. Paslinkite,
kiek reikia. Vėl tvirtai priveržkite veržles, kad užfi ksuotumėte
reguliavimo plokštelę naujoje padėtyje.
• Veiksmus pakartokite kitoje pusėje.
HORIZONTALUSIS REGULIAVIMAS
• Atlaisvinkite atraminių varžtų (3) veržles, kad reguliavimo
plokštelę (4) būtų galima paslinkti į priekį arba atgal. Paslinkite,
kiek reikia. Vėl tvirtai priveržkite veržles, kad užfi ksuotumėte
reguliavimo plokštelę naujoje padėtyje.
• Veiksmus pakartokite kitoje pusėje.
• Jei reikia, sureguliuokite pakartotinai.
RINKTUVO UŽDĖJIMAS
• Išskleiskite ir pastatykite krepšį.
• Perkiškite priekinį rinktuvo rėmą (1) per medžiagines kilpas
kiekvienoje rinktuvo pusėje.
• Įspauskite priekinio rinktuvo rėmo (1) apatinę dalį į fi ksatorių
rinktuvo apačioje.
• Stumkite krepšio galuose esančius rinktuvo medžiaginės
kilpos (2) segmentus ant viršutinio rinktuvo rėmo vamzdžio.
• Išsukite du (1/4”-20 x 1,15”) šešiakampius varžtus (3) iš
viršutinio rėmo priekio.
• Įstatykite du (1/4”-20 x 1,15”) šešiakampius varžtus (3) per
angas priekinio rinktuvo rėmo viršuje ir įsukite į veržles,
esančias viršutinio rinktuvo rėmo vamzdyje.
• Išsukite (1/4”-20) fi ksavimo veržles (4) priekinio rinktuvo
rėmo apačioje.
• Atskirkite kryžmines sąvaržas (5) ir pritvirtinkite prie atraminių
varžtų priekinio rinktuvo rėmo apatiniuose kampuose.
• Uždėkite (1/4”-20) fi ksavimo veržles (4) ir veržkite, kol jos
atsirems į paviršių.
• Ištraukite apkabos varžtą (6) ir fi ksavimo spyruoklę (7) iš
rinktuvo rankenėlės (8).
• Stumkite rinktuvo rankenėlę (8) žemyn per rinktuvo dangtį ir
viršutines suvirintos rėmo konstrukcijos angas.
3
2
1
8
7
6
5
4
• Įstatykite apkabos varžtą (6) per angą rinktuvo rankenėlės
apačioje ir įstumkite fi ksavimo spyruoklę (7) į angą apkabos
varžto gale, kad jį užsifi ksuotų savo vietoje.
SPYRUOKLINIO RINKTUVO FIKSATORIAUS
MONTAVIMAS
Spyruokliniai rinktuvo fi ksatoriai yra galinėje plokštėje (1),
po vieną abiejuose apatiniuose kampuose.
• Prieš montuojant reikia išjungti traktoriuko variklį ir įjungti
stovėjimo stabdį.
• Pritvirtinkite kiekvieną spyruoklinį rinktuvo fi ksatorių nukreipę
galą su kilpa (2) žemyn ir atgręžę į rinktuvo pusę.
• Įstatykite tvirtinimo varžtą (3) per lenktąjį spyruoklinio
rinktuvo fi ksatoriaus galą, tada per galinę plokštę, ir užsukite
veržlę (4), kaip parodyta. Tvirtai priveržkite.
