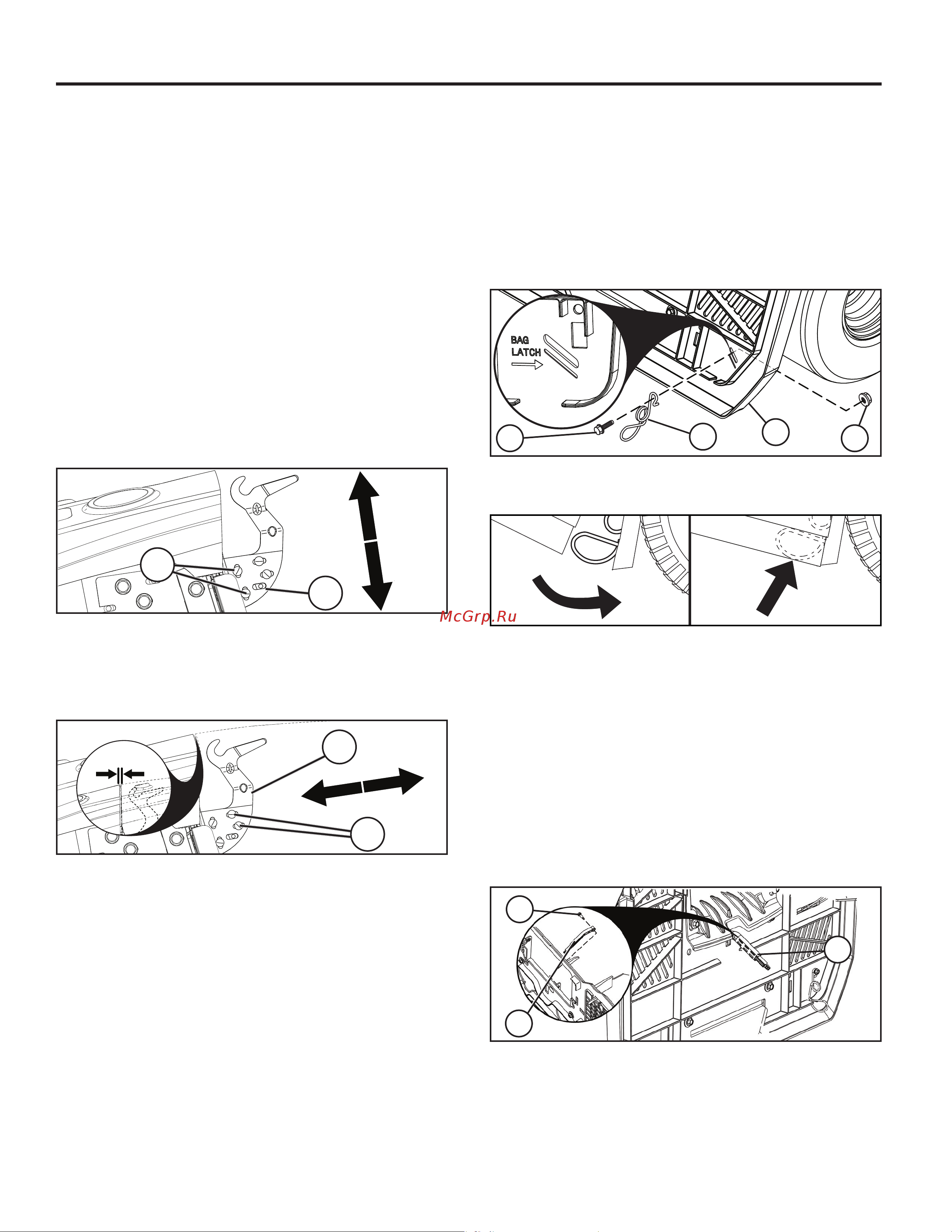

PENTRU A REGLA CADRELE DE SUSŢINERE ÎN
CONSOLĂ
Tractorul este livrat din fabrică având suportul-pivot al sacului
stabilit într-o poziţie fi xă. Dacă este necesar, această poziţie
poate fi reglată pentru a menţine o distanţă constantă (A) între
apărătoare şi partea de sus a ansamblului sacului. Distanţa ideală
este de aproximativ 0,2” (5,1 mm).
NOTĂ: După necesităţi, cadrele de susţinere în consolă de pe
fi ecare latură pot fi reglate în acest mod.
• Scoateţi ansamblul sacului.
NOTĂ: REGLAŢI PE RÂND FIECARE LATURĂ.
REGLAREA PE VERTICALĂ
• Slăbiţi piuliţele şuruburilor de fi xare (1) pentru a permite plăcuţei
de reglare (2) să culiseze în sus sau în jos. Deplasaţi după
necesităţi. Strângeţi din nou foarte bine piuliţele, blocând
plăcuţa de reglare în noua sa poziţie.
• Repetaţi pe latura opusă.
REGLAREA PE ORIZONTALĂ
• Slăbiţi piuliţele şuruburilor de fi xare (3) pentru a permite plăcuţei
de reglare (4) să culiseze în faţă sau în spate. Deplasaţi după
necesităţi. Strângeţi din nou foarte bine piuliţele, blocând
plăcuţa de reglare în noua sa poziţie.
• Repetaţi pe latura opusă.
• Reglaţi din nou, dacă este necesar.
PENTRU A MONTA ÎNCHIZĂTOAREA CU ARC PENTRU
SAC
Închizătorile cu arc pentru sac sunt situate pe placa posterioară
(1), câte una în fi ecare dintre colţurile inferioare.
• Înainte de montare, motorul tractorului trebuie să fi e închis,
iar frâna de mână trebuie să fi e trasă.
• Montaţi fi ecare închizătoare cu arc pentru sac cu partea cu
bucla (2) în jos şi cu faţa către ansamblul sacului.
• Introduceţi şurubul de montare (3) prin capătul curbat al
închizătorii cu arc pentru sac, prin placa posterioară, şi
fi xaţi-l cu piuliţa (4) aşa cum se arată. Strângeţi foarte bine.
• Partea inferioară a ansamblului sacului trebuie să fi e în
contact cu capătul cu bucla, astfel încât să fi e bine fi xată
atunci când este închisă.
2
1
3 4
NOTĂ: Dacă se reglează înălţimea ansamblului sacului, poate fi
necesar să se regleze înălţimea arcului sacului, pentru a menţine
ansamblul sacului bine închis. Pentru a o regla, slăbiţi piuliţa
(4) sufi cient încât să permiteţi închizătorii cu arc a sacului să se
deplaseze. Faceţi să alunece închizătoarea cu arc pentru sac în
sus sau în jos, după necesităţi, având grijă ca ansamblul sacului
să fi e închis foarte bine. Strângeţi din nou piuliţa foarte bine.
• Montaţi la loc ştiftul de fi xare (6) prin orifi ciul din partea
inferioară a mânerului sacului şi introduceţi arcul de blocare
(7) în orifi ciul din capătul ştiftului de fi xare, până când se
fi xează bine.
1
3
2
PENTRU A REGLA LEVIERUL COMPLET/PALETA SACULUI
Faceţi să alunece prelungitorul complet al sacului în poziţia
dorită (3).
• Pentru iarbă grea/udă, faceţi prelungitorul să alunece
complet înăuntru.
• Pentru iarbă mai uşoară/uscată, trageţi prelungitorul complet
în afară.
PENTRU A INSTALA LEVIERUL/EXTENSIA COMPLETĂ
A SACULUI
Înainte de instalare sau de reglare, motorul tractorului trebuie să
fi e închis, iar frâna de mână trebuie să fi e trasă.
• Scoateţi tubul central de evacuare. (Vezi “Pentru a scoate
tubul central de evacuare” din secţiunea 6 din acest manual.)
• Scoateţi bolţul (1). Puneţi levierul (2) în fantă şi montaţi la loc
bolţul (1). Reglaţi după necesităţi.
