Husqvarna TC138M [35/108] Piekares kronšteinu regulēšana
![Husqvarna TC138M [35/108] Piekares kronšteinu regulēšana](/views2/2010993/page35/bg23.png)
35
2

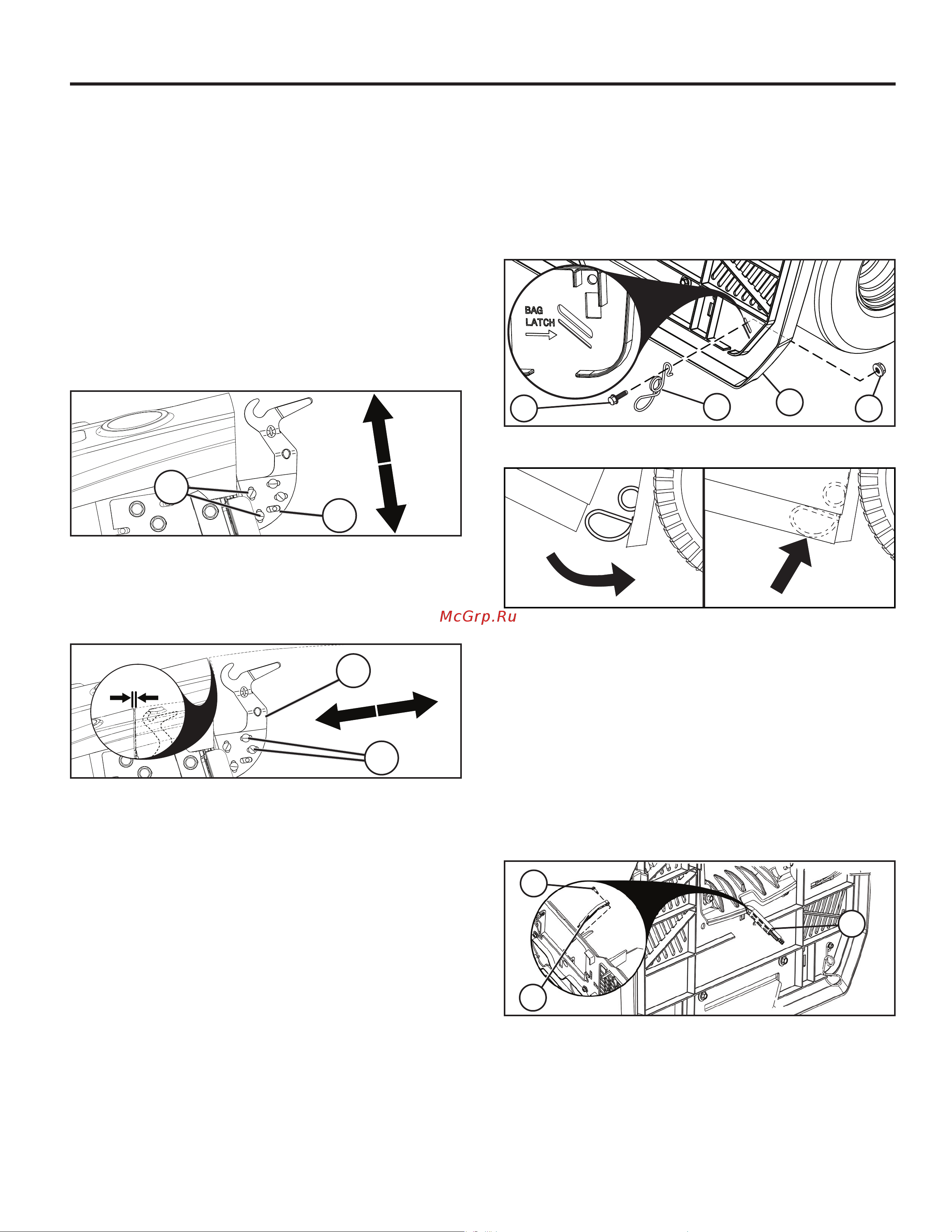

SAVĀCĒJA ATSPERES FIKSATORA PIESTIPRINĀŠANA
Savācēja atsperu fi ksatori atrodas uz aizmugures plates (1) —
katrs savā apakšējā stūrī.
• Pirms piestiprināšanas izslēdziet traktora dzinēju un
nospiediet stāvbremzi.
• Katru savācēja atsperes fi ksatoru piestipriniet ar cilpas galu
uz leju (2) tā, lai tas būtu vērsts pret savācēja korpusu.
• Ievietojiet montāžas skrūvi (3) caur savācēja atsperes
fi ksatora izliekto galu — cauri aizmugures plāksnei — un
nofi ksējiet ar uzgriezni (4), kā parādīts attēlā. Cieši pievelciet.
• Savācēja korpusa apakšai ir jāatduras pret cilpas galu, lai
tas tiktu droši fi ksēts aizvērtā veidā.
2
1
3 4
PIEZĪME. Kad savācēja korpusa augstums ir noregulēts, iespē-
jams, ir jānoregulē savācēja atsperes augstums, lai savācēja
korpuss būtu cieši aizvērts. Lai to izdarītu, atskrūvējiet uzgriezni
(4) pietiekami vaļīgi, lai varētu kustināt savācēja atsperes fi ksa-
toru. Pēc vajadzības bīdiet savācēja atsperes fi ksatoru uz augšu
vai uz leju, vienlaikus nodrošinot, lai savācēja korpuss būtu cieši
aizvērts. Cieši pievelciet uzgriezni.
A
3
4
1
2
PIEKARES KRONŠTEINU REGULĒŠANA
Traktors sākotnēji ir aprīkots ar savācēja griešanas kronšteinu,
kas iestatīts fi ksētā stāvoklī. Vajadzības gadījumā šo stāvokli
var mainīt, lai saglabātu nemainīgu atstatumu (A) starp traktora
spārnu un savācēja korpusa augšpusi. Vēlamākais atstatums ir
aptuveni 0,2 collas (5,1 mm).
PIEZĪME. Pēc vajadzības šādā veidā var regulēt piekares kron-
šteinus abās pusēs.
• Noņemiet savācēja korpusu.
PIEZĪME. VIENĀ REIZĒ REGULĒJIET TIKAI VIENU PUSI.
VERTIKĀLĀ REGULĒŠANA
• Atskrūvējiet vaļīgāk apaļgalvas skrūvju (1) uzgriežņus, lai re-
gulēšanas plāksni (2) varētu bīdīt uz augšu vai uz leju. Bīdiet
plāksni pēc vajadzības. Cieši pievelciet uzgriežņus, nofi ksējot
regulēšanas plāksni jaunajā vietā.
• Atkārtojiet šīs darbības otrā pusē.
HORIZONTĀLĀ REGULĒŠANA
• Atskrūvējiet vaļīgāk apaļgalvas skrūvju (3) uzgriežņus, lai
regulēšanas plāksni (4) varētu bīdīt uz priekšu vai atpakaļ.
Bīdiet plāksni pēc vajadzības. Cieši pievelciet uzgriežņus,
nofi ksējot regulēšanas plāksni jaunajā vietā.
• Atkārtojiet šīs darbības otrā pusē.
• Vajadzības gadījumā atkārtojiet regulēšanu.
1
3
2
SAVĀCĒJA PILNAS PAGARINĀŠANAS SVIRAS/KLOĶA
UZSTĀDĪŠANA
Pirms uzstādīšanas vai regulēšanas traktora dzinējs ir jāizslēdz
un jāieslēdz stāvbremze.
• Noņemiet centrālo izvades reni. (Skatiet “Centrālās izvades
renes noņemšana” rokasgrāmatas 6. sadaļā)
• Izņemiet skrūvi (1). Ievietojiet sviru (2) spraugā un ieskrūvējiet
atpakaļ skrūvi (1). Pēc vajadzības noregulējiet.
SAVĀCĒJA PILNAS PAGARINĀŠANAS SVIRAS/KLOĶA REGULĒŠANA
Bīdiet savācēja pilnas pagarināšanas kloķi (3) līdz vēlamajam
stāvoklim.
• Ja jāpļauj smaga/mitra zāle, iebīdiet pilnas pagarināšanas
kloķi līdz galam iekšā.
• Ja jāpļauj viegla/sausa zāle, izvelciet pilnas pagarināšanas
kloķi līdz galam laukā.
