Навесные приспособления
Навесные приспособления поставляются без штока или части штока.
У моделей FS 100 T
навесные приспособления могут монтироваться только на часть штока длиной ≈ 82 см.
Сменные приспособления для моделей FS 100 T
Сменные приспособления, как и нижняя часть штока FS, оснащены концом штока, и их можно так же быстро и
просто монтировать.
Монтаж разъёмного штока
(только для модели FS 100 T)
У варианта модели с буквой Т есть разъёмный шток для установки сменных
приспособлений комбисистемы STIHL.
Вставьте цапфу 1 на нижней части штока до упора в
паз 2 на муфте сцепления.
Красная линия 3 (= вершина стрелочки) должна быть заподлицо с муфтой
сцепления. Затяните винт с закруткой 4.
Снимите нижнюю часть штока в обратном порядке.

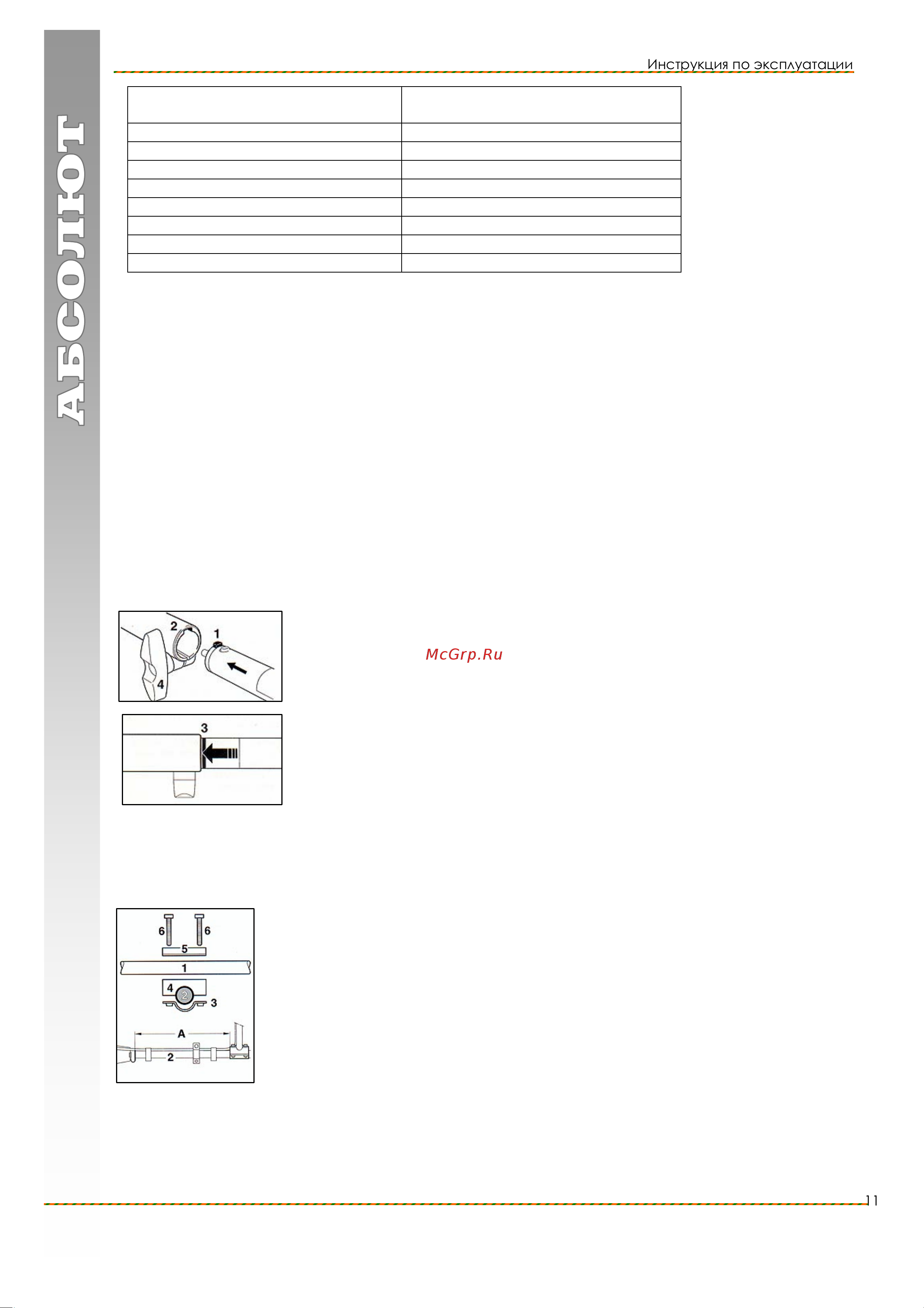

Монтаж двухрычажной рукоятки
Монтаж трубчатой рукоятки
Закрепите трубчатую рукоятку = 1 на
штоке = 2 на расстоянии А ≈ 40 см от двигателя.
Установите на штоке хомутик = 3 и
держатель ручки = 4.
Вставьте трубчатую рукоятку = 1 в держатель ручки, при этом резиновая ручка
должна находиться слева (направление взгляда от двигателя к ручке). Положите
хомутик = 5 на держатель ручки. Вставьте
винты = 6 в отверстия деталей и завинтите до упора в
хомутик = 3.
• выровняйте трубчатую рукоятку
• затяните винты
Навесное приспособление/ сменное
приспособление
Цель применения
ВС
1)
Почвокультиватор
FC
3) 4)
Кромкоподрезчик
FH
1)
Подрезчик густого кустарника
HL - 0
0 2)
Подрезчик живой изгороди
HL – 30
0 1) 3)
Подрезчик живой изгороди
HL – 90
0 1) 3)
Подрезчик живой изгороди
HT
2)
Высоторез
KW
2)
Подметальный валик
