Инструкция по эксплуатации
ООО «Абсолют»
Tel: (812) 334-77-77 (многоканальный); Fax: (812) 334-77-75
http://www.absolutspb.ru
22
• Замените все повреждённые детали.
• Вставьте фильтр в корпус.
• Установите крышку фильтра.
• Вставьте винт и крепко затяните его.

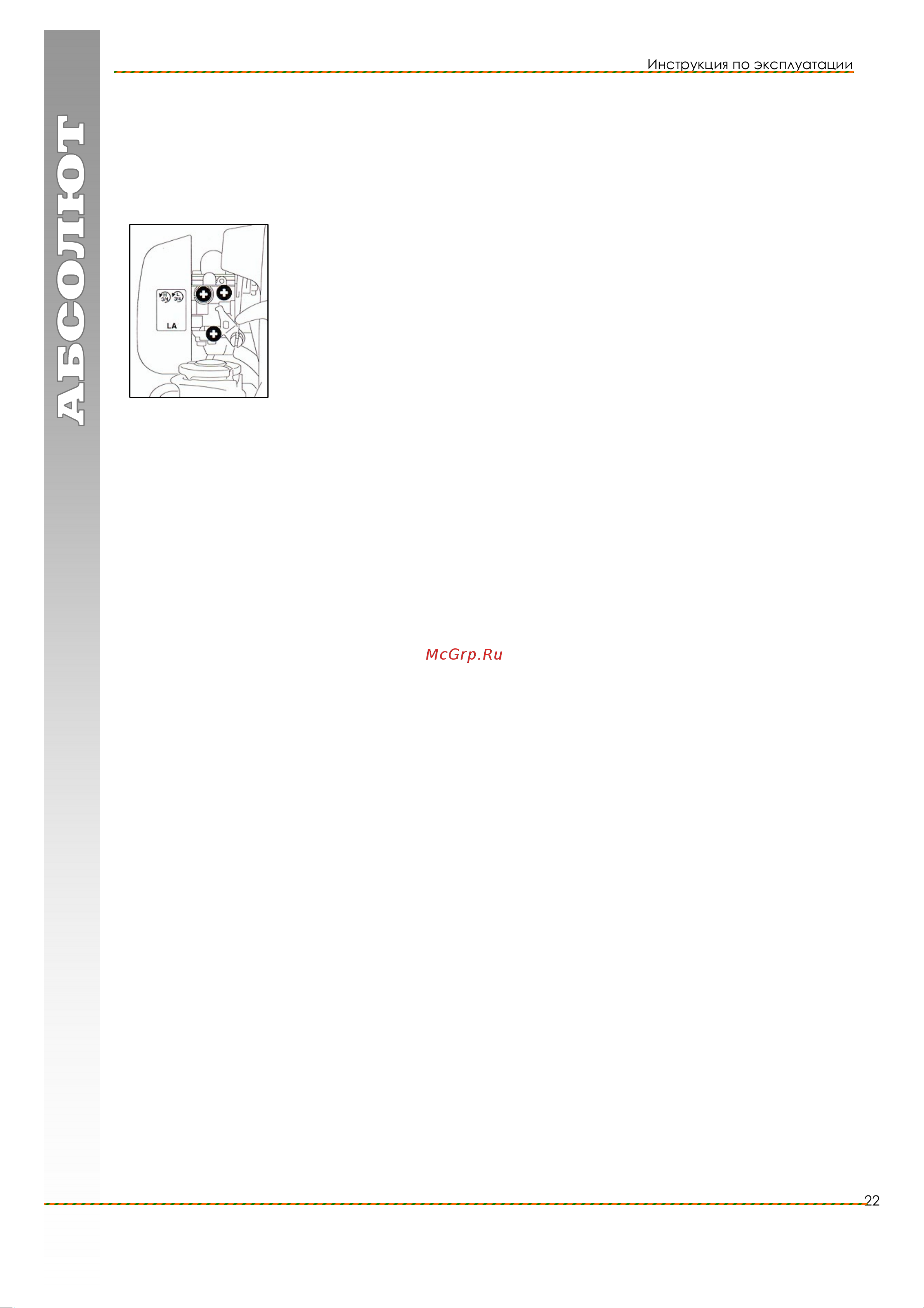

Настройка карбюратора
Карбюратор поставляется с завода уже со стандартной настройкой.
Настройка карбюратора проведена таким образом, что при всех условиях
эксплуатации двигателю подводится оптимальная топливная смесь.
У данного карбюратора можно корректировать настройку холостого хода
двигателя только в узких пределах.
Стандартная настройка
• Выключите двигатель.
• Монтируйте режущие инструменты, навесное оборудование или сменные приспособления триммера.
• Контролируйте состояние воздушного фильтра – в случае необходимости очистите его или замените.
• Контролируйте состояние искрозащитной решётки* в глушителе – в случае необходимости очистите или
замените.
• Тщательно закрутите оба регулировочных винта против часовой стрелки до полной посадки.
• Откройте главный регулировочный винт Н, повернув его на ¾ оборота.
• Откройте регулировочный винт L, повернув его на ¾ оборота.
• Запустите двигатель, дайте ему прогреться.
• Настройте холостой ход с помощью регулировочного винта холостого хода LA, чтобы режущий
инструмент не вращался совместно.
см. «К данной инструкции по эксплуатации»
Точная настройка
Если мощность двигателя во время эксплуатации выше или ниже уровня моря или после смены режущего
инструмента неудовлетворительна, необходима небольшая регулировка настройки главного регулировочного
винта Н.
Нормативный показатель
• Поверните главный регулировочный винт Н на четверть оборота при изменении высоты над уровнем моря
на каждые 1000 м.
Условия регулировки
Проводите регулировку главного регулировочного винта Н только с триммерной головкой, при этом концы лесок
должны доставать до ограничителя на дефлекторе.
При применении металлических режущих инструментов используйте стандартную настройку.
• Проведите стандартную настройку, не поворачивая главный регулировочный винт Н.
• Дайте двигателю прогреться: 1) ≈5 мин, если монтирован металлический режущий инструмент.
2) ≈3 мин, если монтирована триммерная головка.
• Дайте полный газ.
На высоте выше уровня моря
• Поверните главный регулировочный винт Н по часовой стрелке (более бедная смесь) до упора, пока частота
вращения не будет больше заметно повышаться.
На высоте ниже уровня моря
Поворачивайте главный регулировочный винт Н против часовой стрелки (более богатая смесь), пока частота
вращения не будет больше заметно повышаться.
Может случиться так, что уже при стандартной настройке достигается наивысшая частота вращения.
