Инструкция по эксплуатации
ООО «Абсолют»
Tel: (812) 334-77-77 (многоканальный); Fax: (812) 334-77-75
http://www.absolutspb.ru
25

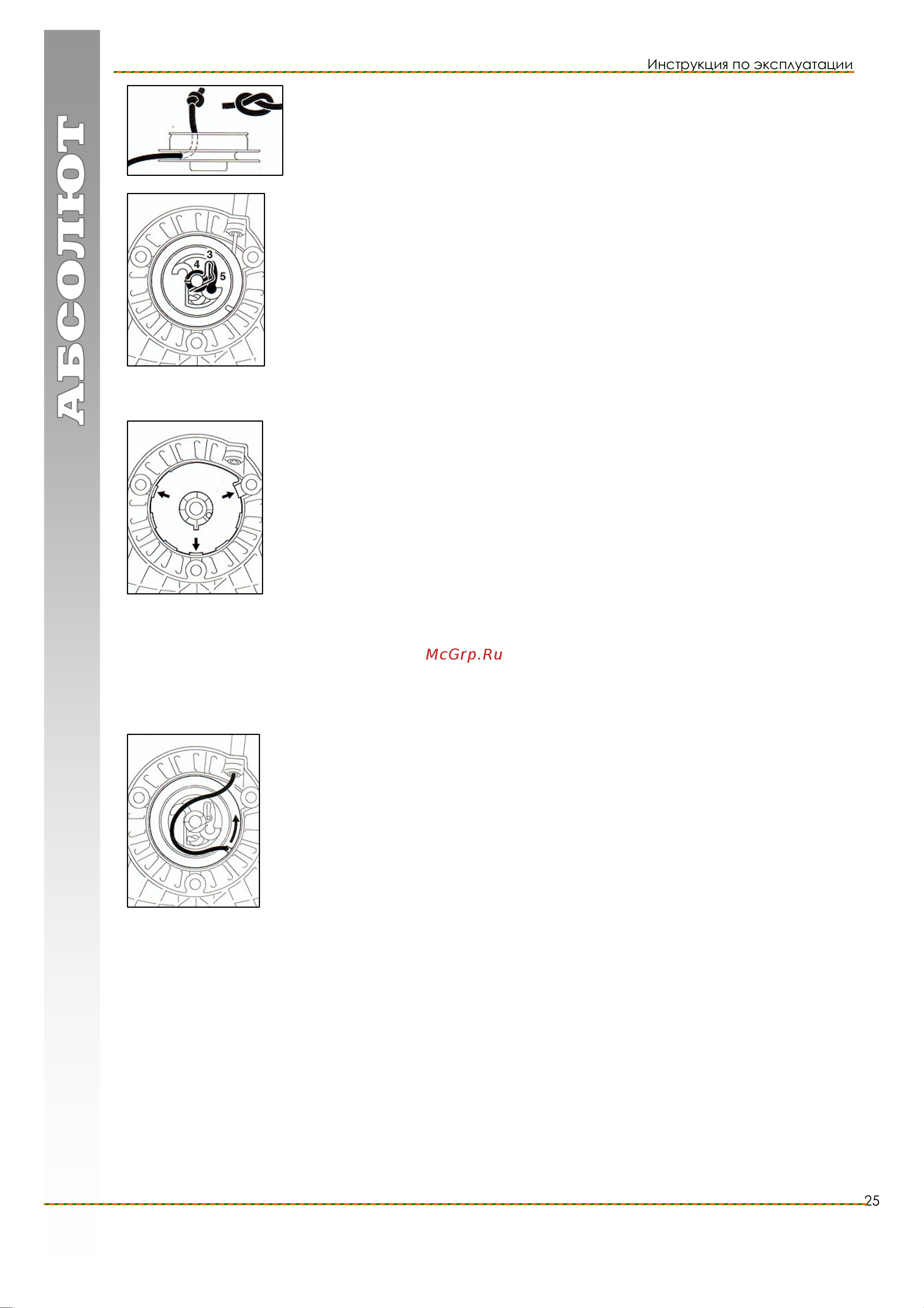

- Проденьте тросик через катушку и зафиксируйте простым узлом.
- Смажьте отверстие подшипника катушки тросика маслом, не содержащим смол.
- Наденьте катушку тросика на ось, поверните в разные стороны, пока не
зафиксируется ушко возвратной пружины.
Снова вставьте собачку =5 в катушку тросика.
Установите шайбу =4 на ось.
С помощью отвёртки или подходящих клещей установите зажим =3 на ось и
зацепите её за штифт собачки – зажим должен указывать против и по часовой
стрелке, как показано на рисунке.
Далее см. раздел «Натяжение возвратной пружины».
Замена сломанной возвратной пружины
• Снимите катушку тросика, как описано в разделе «Замена пускового
тросика».
Части пружины могут всё ещё находиться под напряжением и разорваться на
куски, когда вы вынимаете их из корпуса – опасность травмирования!
Используйте защиту для лица, носите перчатки.
• Снимите корпус пружины и её детали.
• Смажьте новую пружину несколькими каплями масла, не содержащего смол.
• Вставьте новый корпус пружины в пазы (стрелочки) – нижняя пластина
должна указывать вверх.
- Вставьте корпус пружины в крышку стартера.
- Установите катушку тросика, как описано в разделе «Натяжение возвратной пружины».
- Если пружина выпрыгнет из корпуса, вставьте её снова внутрь против часовой стрелки.
Натяжение возвратной пружины
• Сделайте петлю на размотанном пусковом тросике и прокрутите ей катушку
тросика =6 оборотов по направлению стрелки.
• Крепко удерживайте катушку тросика, вытяните скрученный канат и
распрямите его.
• Отпустите катушку тросика.
• Медленно отпускайте пусковой тросик, чтобы он наматывался на катушку.
Ручка должна быть крепко затянута в канатную втулку. Если она отклоняется
в сторону, натяните пружину на один оборот.
• При полностью вытянутом тросике необходимо прокрутить катушку тросика
ещё на пол-оборота. Если это невозможно, пружина слишком сильно
натянута и может сломаться. В этом случае прокрутите катушку на один
оборот назад.
• Закрепите крышку стартера.
• Закрутите и затяните винты.
Хранение агрегата
В случае перерыва в работе, начиная с 3-х месяцев
• Освободите и очистите топливный бак в хорошо проветриваемом месте.
• Поставьте карбюратор на холостой ход, иначе мембраны карбюратора могут
склеиться
• Снимите режущий инструмент, очистите и проверьте его.
• Основательно очистите агрегат, особенно рёбра цилиндра и воздушный
фильтр.
