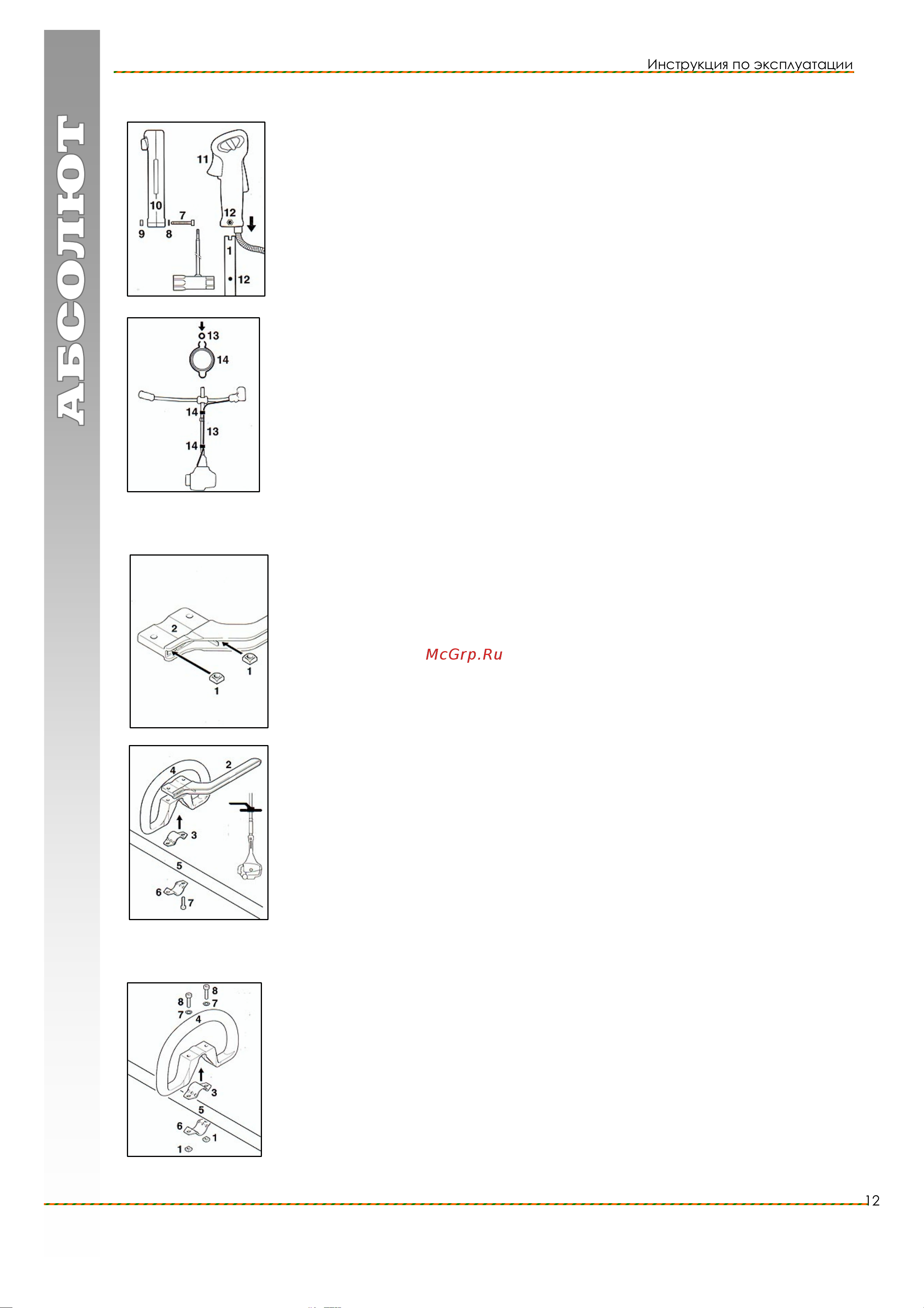

Монтаж рукоятке управления

Отвинтите винты = 7, снимите их вместе с

шайбой = 8,

гайка = 9 остаётся в

рукоятке управления = 10.

- Вставьте рукоятку управления с курком газа = 11, указывающего в направлении

редуктора, в конец трубчатой рукоятки = 1, пока отверстия = 12 не установятся

на одной прямой.

- Ввинтите и затяните винт с шайбой.

Закрепление тросика газа

Не сгибайте тросик газа – курок газа должен быть легко подвижным!

Вставьте тросик газа = 13

в держатель тросика = 14.

Монтаж круговой рукоятки

Монтаж круговой рукоятки с бугелем

Вставьте четырёхгранную гайку = 1 в бугель = 2. Выровняйте отверстия.

Вставьте хомутик = 3 в круговую рукоятку = 4, установите все эти детали на

шток = 5. Поставьте хомутик = 6, бугель = 2 – следите за положением!

- Выровняйте отверстия.

Вставьте винты = 7 в отверстия и ввинтите их в бугель до упора.

- Далее см. «Закрепление круговой рукоятки»

Монтаж круговой рукоятки без бугеля

Вставьте хомутик = 3 в круговую рукоятку = 4 и установите их на штоке = 5.

Положите хомутик = 6.

- Выровняйте отверстия.

Вставьте шайбу = 7 в винт = 8, и все эти детали вставьте в отверстие, закрутите

квадратную гайку = 1 до упора.

- Далее см. «Закрепление круговой рукоятки»
