Falmec Iris Gardenia ANG (600) S [44/96] Éclairage
![Falmec Iris Gardenia ANG (600) S [44/96] Éclairage](/views2/2012001/page44/bg2c.png)
42
A

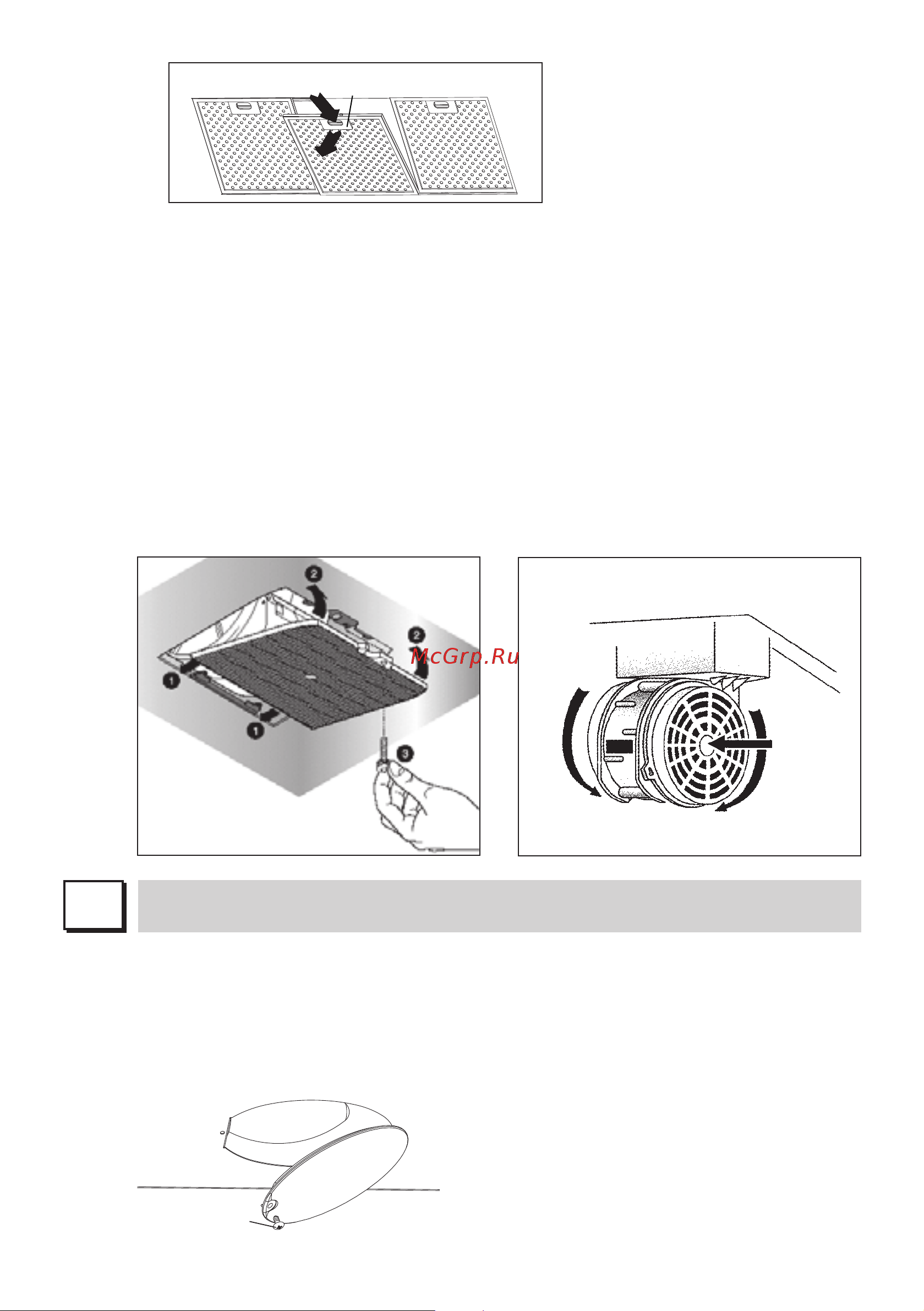

2. FILTRES AU CHARBON ACTIF
Procéder comme suit pour remplacer les filtres au charbon actif: enlever
les filtres métalliques comme indiqué plus haut, ce qui permet d’accéder
facilement aux deux filtres qui sont accrochés sur le côté droit et gauche du
convoyeur.
Pour le montage/remplacement, voir la figure.
S’il s’agit d’une hotte avec logement pour le moteur, le filtre se trouve dans
la partie inférieure de ce dernier. Pour le montage remplacement, voir la
figure.
Pour commander les nouveaux filtres à charbon s’adresser au distributeur/
revendeur.
UNIQUEMENT POUR L’ITALIE: Télécharger le bon de commande du filtre en
question sur le site: www.falmec.com (y accéder par le menu déroulant
d’assistance).
ÉCLAIRAGE MONTAGE ET REMPLACEMENT
I
1. PLAFONNIER
Pour remplacer l’ampoule :
a) S’assurer que l’appareil est débranché.
b) Dévisser la vis de soutien A.
c) Remplacer l’ampoule par une du même modèle que celle originale (max.
25 W, voir indication à proximité de l’ampoule).
A
