75
A

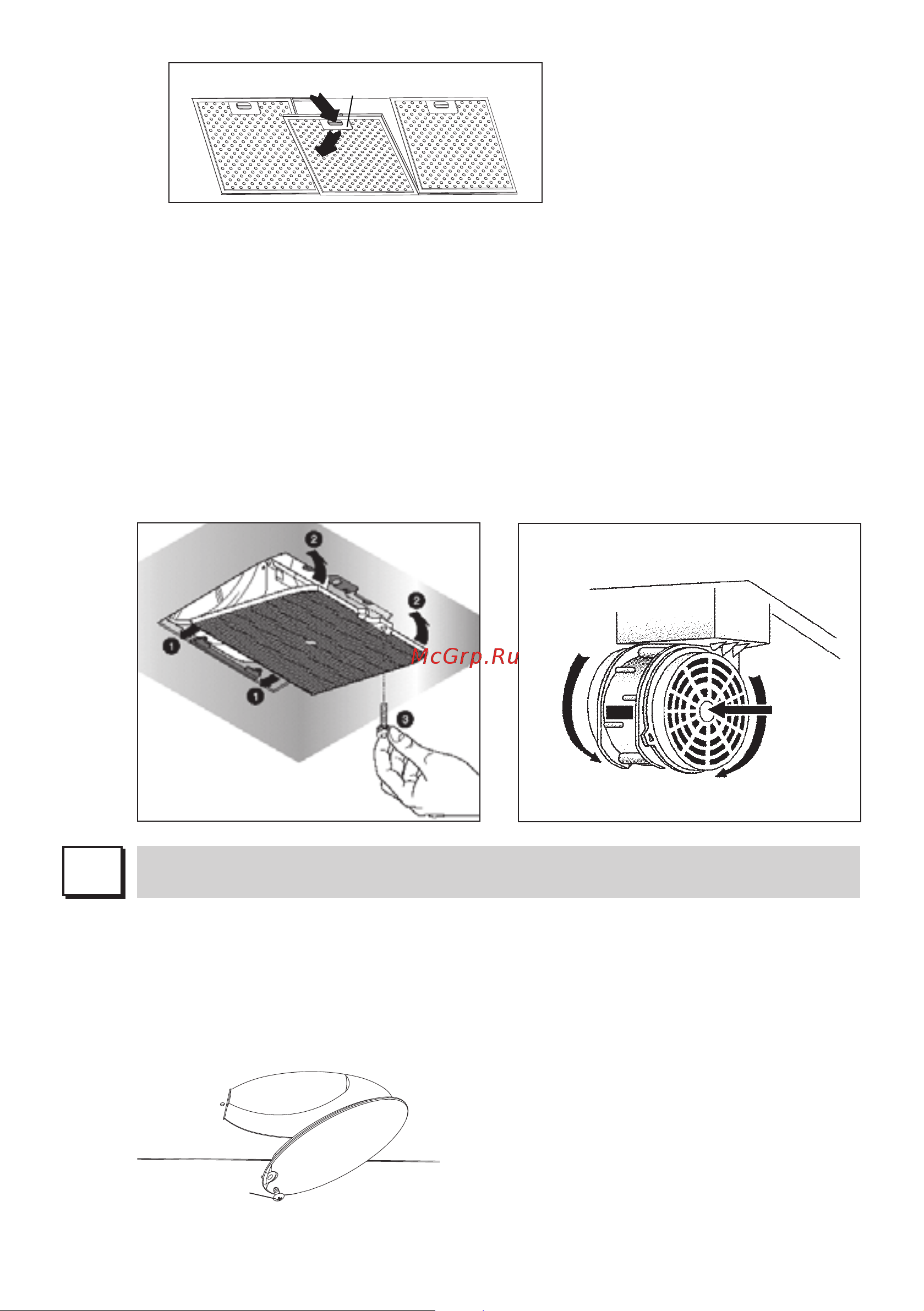

2. FILTRY Z WĘGLEM DRZEWNYM
W celu wymiany filtrów z węglem drzewnym, postępować następująco:
zdjąć filtry metalowe, jak opisano powyżej. Można teraz łatwo sięgnąć do
dwóch filtrów umieszczonych na końcach silnika.
Jak zakładać nowe filtry – patrz rysunek.
W przypadku okapu ze skrzynką silnika, filtr jest umieszczony na dolnej
części skrzynki silnika.
Jak zakładać nowe filtry – patrz rysunek.
Aby zamówić nowe filtry węglowe, należy skontaktować się z
dystrybutorem/pośrednikiem.
TYLKO NA TERENIE WŁOCH: Pobrać odpowiedni formularz zamówienia na
filtry ze strony: www.falmec.com (wejść do menu kaskadowego serwisu
klienta).
OŚWIETLENIE
OŚWIETLENIE MONTAŻ I WYMIANA
I
1. ŻARÓWKA
W celu wymiany żarówki:
a) Upewnić się, że urządzenie jest odłączone od zasilania sieciowego.
b) Odkręcić wkręt utrzymujący A i zdjąć pokrywę lampy.
c) Wymienić żarówkę na taki sam model, jak oryginalna (max. 25 W, patrz
oznaczenia przy lampie).
A
