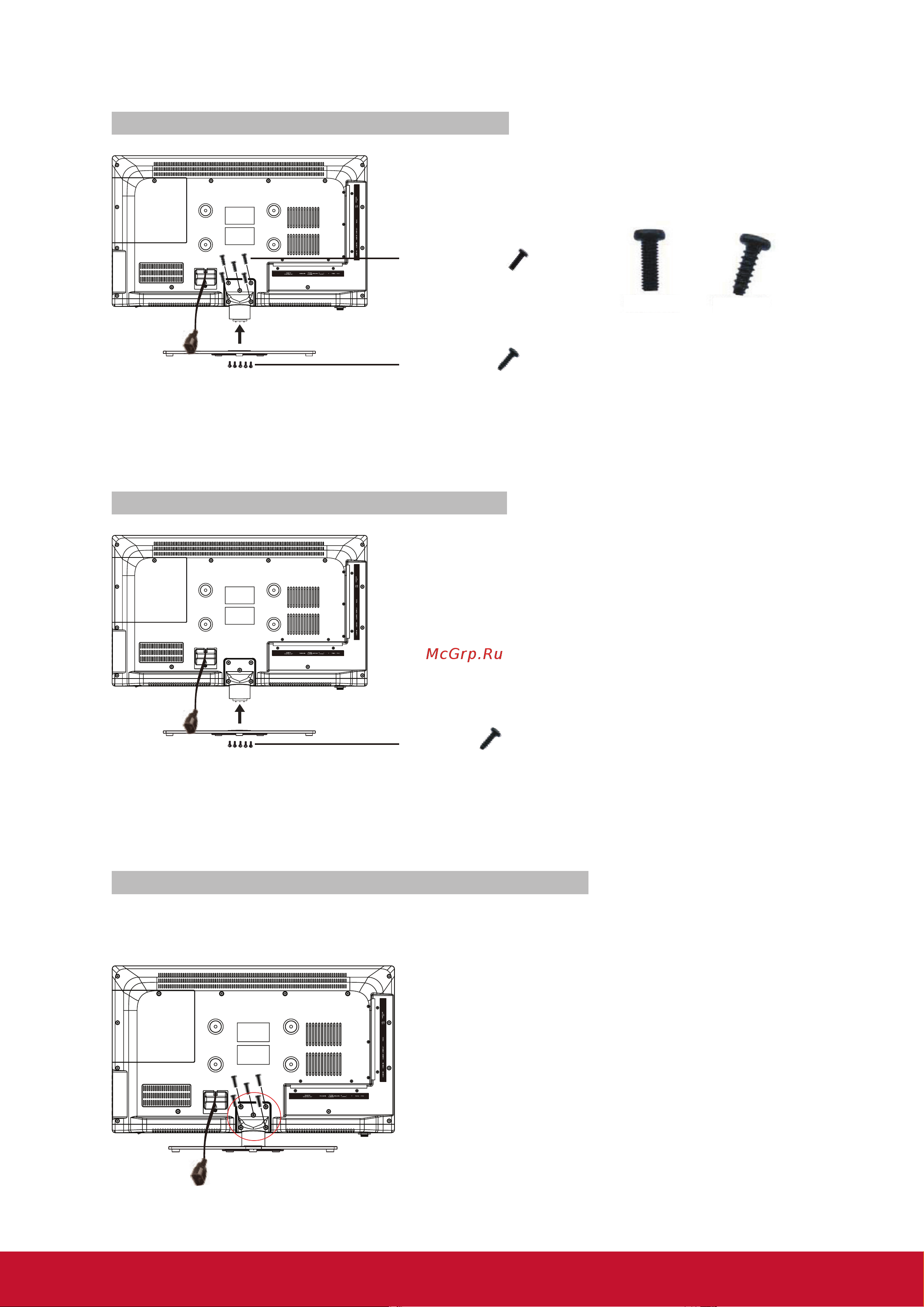

Установка подставки (на 42 дюйма)
Винт тип 1 - 5 шт.
Винт тип 2 - 5 шт.
ТИП 1
ТИП 2
Положите монитор экраном вниз на защитное покрытие. Приложите вкладыш к
монитору и закрепите его 5 винтами. Вставьте вкладыш в нижнюю подставку и
скрепите их вместе винтами с помощью отвертки.
Примечание. Прикреплять подставку следует вдвоем.
Установка подставки (на 32 дюйма)
Винт - 5 шт.
Положите монитор экраном вниз на защитное покрытие. Присоедините
вкладыш к нижней подставке и скрепите их вместе винтами с помощью
отвертки.
Примечание. Прикреплять подставку следует вдвоем.
Отсоединение подставки (на 42/32 дюйма)
Чтобы отсоединить подставку, извлеките винты в отмеченной кругом области и
освободите вкладыш.
