Viewsonic VT3250LED [25/50] Эксплуатация
![Viewsonic CDP3235 [25/50] Эксплуатация](/views2/1983006/page25/bg19.png)

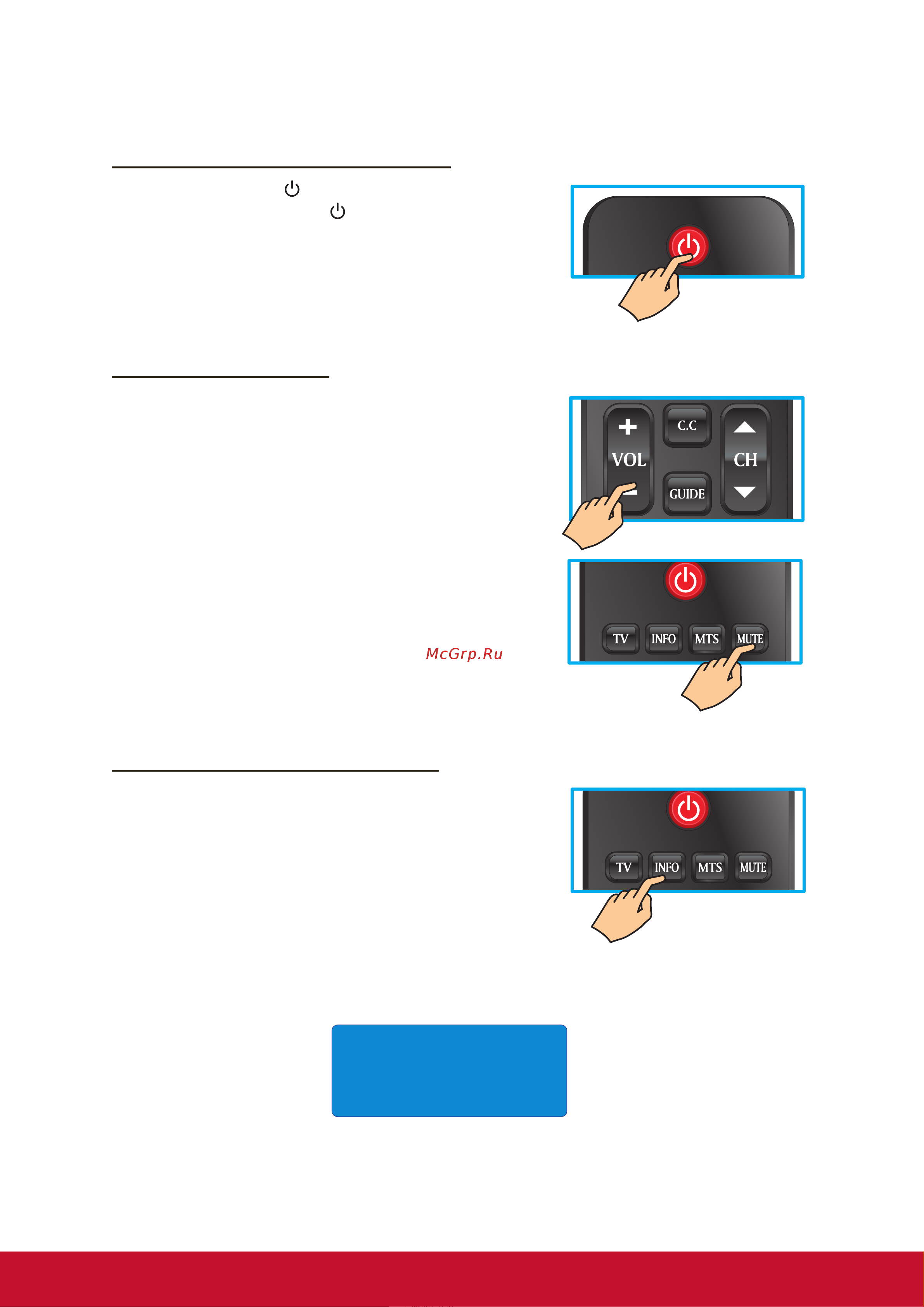

14
Эксплуатация
Включение и выключение монитора
Нажмите на кнопку
на пульте ДУ.
Либо нажмите на кнопку
на передней панели
монитора.
* При отсутствии сигнала в течение 10 минут
монитор автоматически выключается.
Регулировка громкости
Громкость регулируется кнопками VOL +/-.
Для отключения звука нажмите на кнопку MUTE.
Чтобы снова включить звук, нажмите на кнопку
MUTE еще раз или нажмите прямо на кнопку
VOL +/-.
Просмотр информации о мониторе
Для просмотра текущей информации о мониторе,
выполните следующие действия.
Нажмите на кнопку INFO. На экран выводятся
сведения о текущем состоянии. (Отображается
полная или частичная информация о входном
сигнале, разрешении и т.д., в зависимости от
источника входного сигнала)
* На рисунке показан примерный вид экрана INFO
для источника HDMI.
1080p 60Hz
Aug-18 15:02 Sat
HDMI
