Viewsonic VT3250LED [17/50] Вид спереди и вид сбоку
![Viewsonic CDP3235 [17/50] Вид спереди и вид сбоку](/views2/1983006/page17/bg11.png)
6

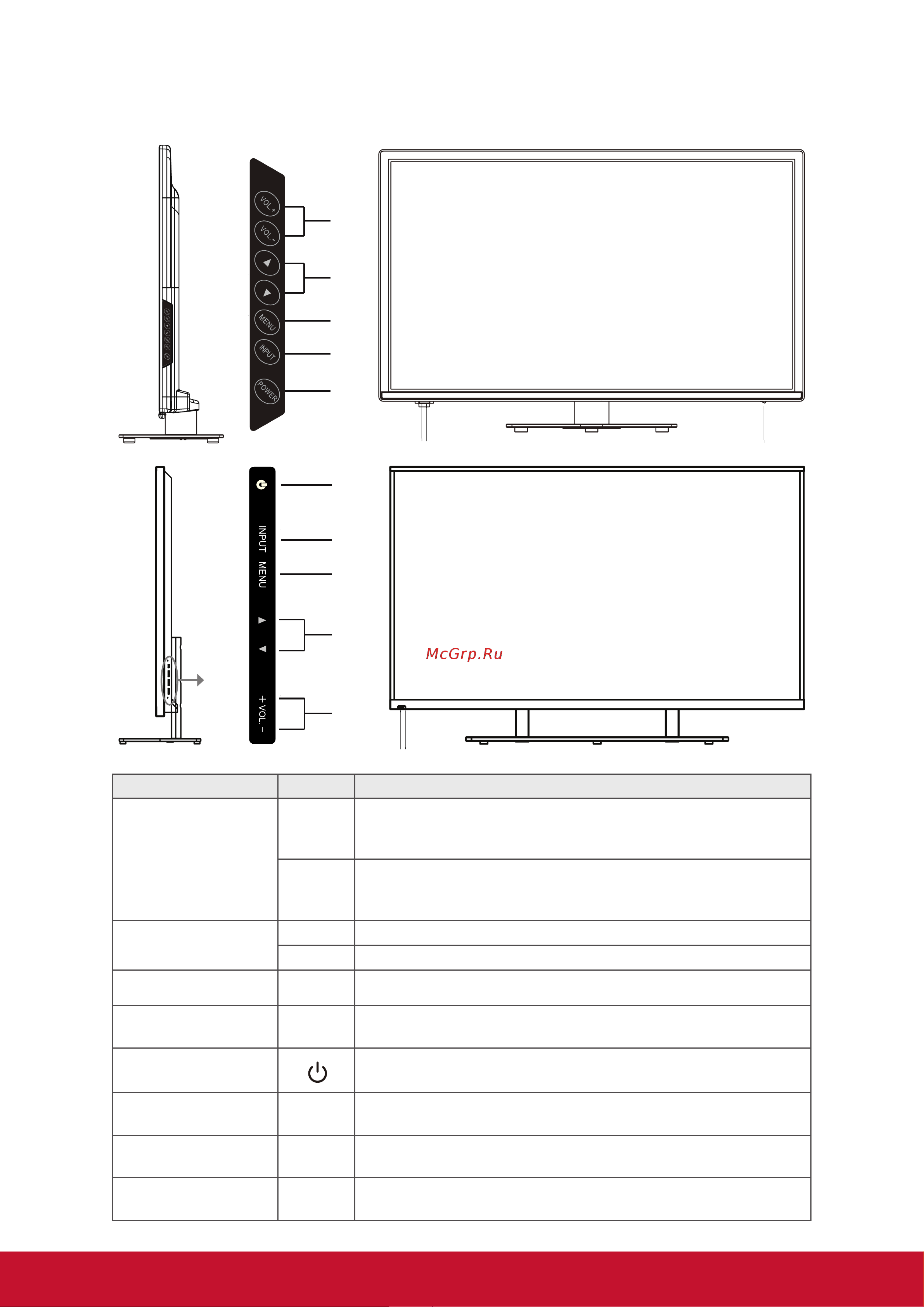

Вид СПЕРЕДИ и вид СБОКУ
1
2
3
4
5
67
8
(CDE3200-L/CDE4200-L)
1
2
3
4
5
67
(CDE6500-L)
Элемент Значок Описание
1 Громкость
VOL +
Увеличение громкости.
Переместите ползунок вправо или измените настройку в
экранном меню.
VOL -
Уменьшение громкости.
Переместите ползунок влево или измените настройку в
экранном меню.
2
Перемещение курсора вверх для просмотра пунктов меню.
Перемещение курсора вниз для просмотра пунктов меню.
3 Меню MENU Включение или выключение экранного меню.
4 Вход INPUT
Выбор источника входного сигнала.
Вход в подменю.
5 Питание
Включение питания из режима ожидания. При повторном
нажатии включается режим ожидания.
6
Приемник
пульта ДУ
Принимает ИК-сигналы с пульта ДУ.
7
Светодиодный
индикатор
Синий означает, что питание включено. Красный означает,
что монитор находится в режиме ожидания.
8
Выключатель
питания
Включение или выключение монитора.
