13

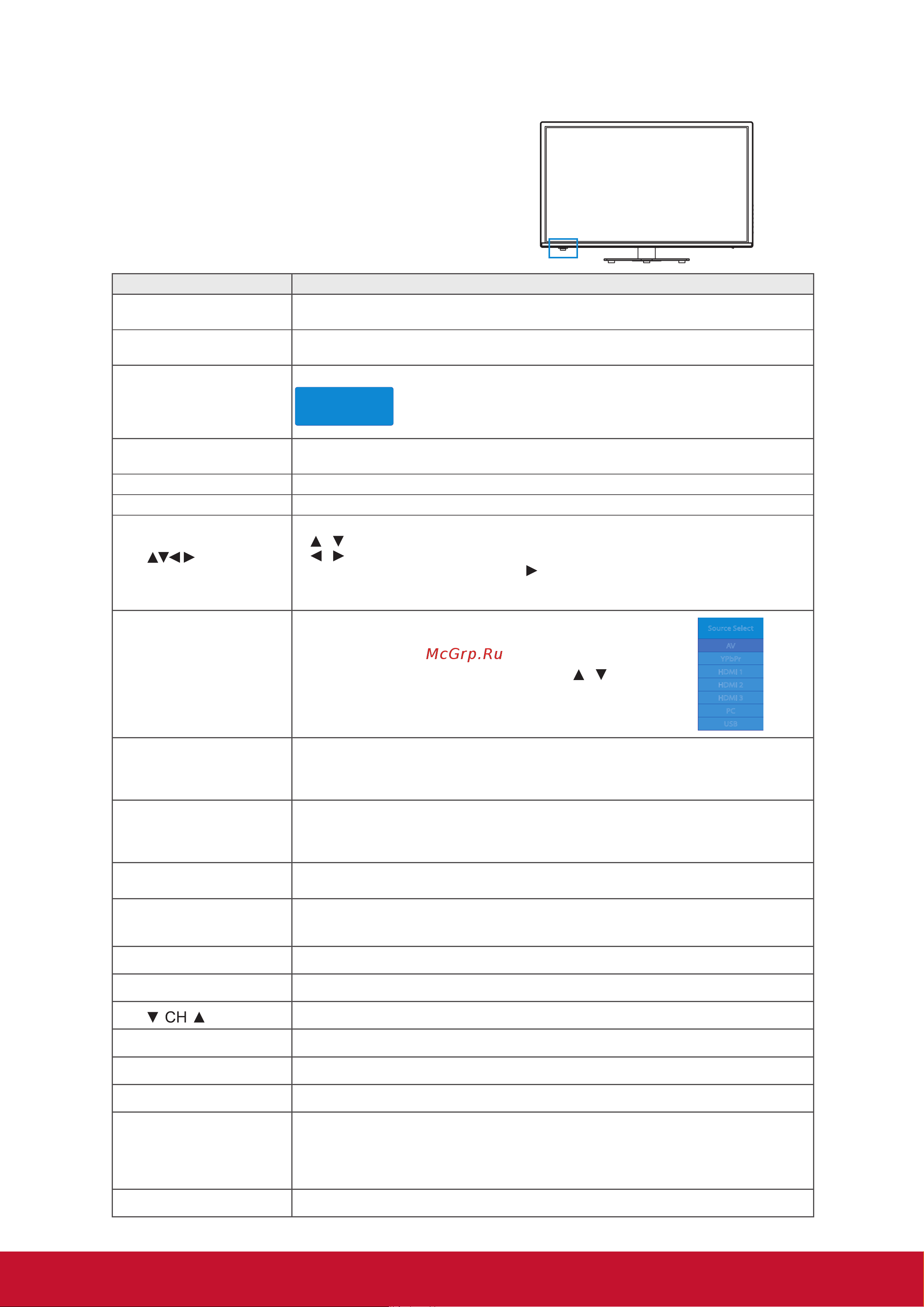

Сенсорные клавиши, расположенные
на передней панели, выполняют те же
функции, что и кнопки на пульте ДУ.
Кнопка Описание
1 POWER (Питание)
Включение питания из режима ожидания. При повторном нажатии включается
режим ожидания.
2 ТV В данной модели эта функция отсутствует. (Только для ТВ)
3 INFO
Просмотр текущего состояния монитора.
1080p 60Hz
Aug-18 15:02 Sat
HDMI
4
0~9
- числовые клавиши
Ввод цифр или номеров.
5 - VOL - Регулировка уровня громкости.
6 FAV В данной модели эта функция отсутствует. (Только для ТВ)
7
/
Кнопки ввода
Клавиши используются для навигации в экранных меню.
•
/ - Перемещение курсора вверх/вниз для выбора пунктов меню.
•
/ - Перемещение курсора вправо/влево для выбора главного меню
и настройки параметров. Кнопка
также используется для входа в
соответствующее подменю.
• ENTER: Подтверждение выбора или вход в соответствующее подменю.
8 INPUT
Нажмите на эту кнопку для отображения списка "Выбор
источника" и выберите источник кнопками
/ .
Для подтверждения выбора нажмите на кнопку ENTER.
Source SelectSource Select
AV
AV
YPbPr
YPbPr
HDMI 1
HDMI 1
HDMI 2
HDMI 2
HDMI 3
HDMI 3
PC
PC
USB
USB
9
(Изображение)
Нажмите на эту кнопку несколько раз для выбора предустановленного режима
изображения.
Доступные значения: Standard (Стандартный), Movie (Кино), User
(Пользовательский), Power Saving (Энергосбережение) или Dynamic (Динамический).
10 SOUND (Звук)
Нажмите на эту кнопку несколько раз для выбора предустановленного режима
звука.
Доступные значения: Standard (Стандартный), Soft (Тихий), User
(Пользовательский) или Dynamic (Динамический).
11 MTS В данной модели эта функция отсутствует. (Только для ТВ)
12
MUTE
(ОТКЛЮЧЕНИЕ
ЗВУКА)
Отключение звука. Чтобы снова включить звук, нажмите на кнопку еще раз
или нажмите на кнопку VOL+/-.
13 RETURN Возврат к предыдущему каналу. (Только для ТВ)
14 C.C Выбор меню Closed Caption (Субтитры) в режиме AV.
15
В данной модели эта функция отсутствует. (Только для ТВ)
16 GUIDE В данной модели эта функция отсутствует. (Только для ТВ)
17 EXIT Выход из экранного меню.
18 MENU (МЕНЮ) Включение экранного меню.
19 ASPECT
Нажмите на эту кнопку несколько раз для выбора размера экрана.
Доступные значения: Normal (Обычный), Wide (Широкоформатный), Cinema
(Кино), Zoom (Масштаб) или Full 100% (Полноэкранный).
* Значение Full 100% (Полноэкранный) используется только для HDMI/DVI
источника входного сигнала.
20 SLEEP Прокрутка таймера отключения монитора.
