Viewsonic VT3250LED [19/50] Подключение монитора

При приобретении комплекта для настенного крепления производства viewsonic будет предоставлено подробное руководство по монтажу и все необходимые для сборки детали 16

Характеристики комплекта для крепления на стену vesa 16

Чтобы найти подходящее крепление см веб сайт www viewsonic com или обратитесь в отдел технического обслуживания компании сша 1 800 688 6688 канада 1 866 463 4775 европа 44 0 207 382 8250 16

Вид спереди и вид сбоку 17

Вид сзади 18

Для просмотра телепрограмм с высоким разрешением необходимо оформить подписку на кабельное или спутниковое телевидение высокой четкости чтобы обеспечить высокое качество изображения подключите данное устройство к разъему hdmi или входу компонентного видеосигнала со звуком на задней панели монитора 19

Кабельный спутниковый ресивер hd 19

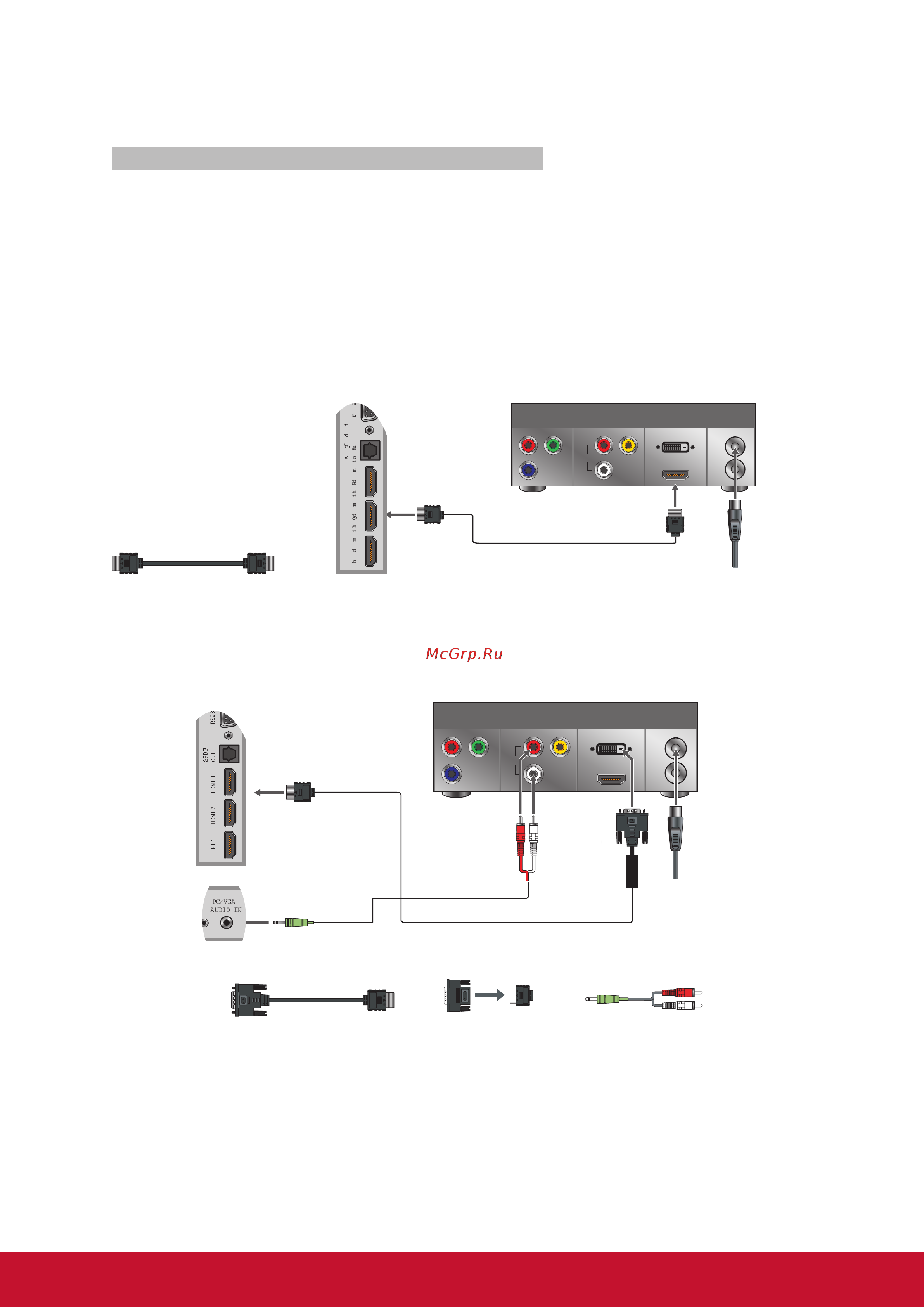

Подключение кабелем dvi 19

Подключение кабелем hdmi 19

Подключение монитора 19

Примечание при подключении кабелем dvi подключите разъем hdmi с помощью кабеля dvi hdmi или адаптера dvi hdmi а затем подключите аудио разъемы к гнездам audio in аудиовхода пк 19

Подключение к ypbpr компонентному входу 20

Примечание при подключении к разъему ypbpr обеспечивается лучшее качество изображения чем при подключении к разъему av 20

Справочная таблица синхронизации hdmi 20

Персональный компьютер 21

Примечание данный вход vga не поддерживает чересстрочные сигналы 22

Справочная таблица синхронизации пк 22

Пульт ду и кнопки управления монитором 23

Установка батареек в пульт ду 23

Функции монитора 23

Сенсорные клавиши расположенные на передней панели выполняют те же функции что и кнопки на пульте ду 24

Эксплуатация 25

Или для настройки или выбора параметра при выборе меню в котором имеется подменю нажмите на кнопку или enter для входа в подменю появляется только при выборе элемента меню 4 нажмите на кнопку menu для возврата в предыдущее меню или нажмите exit для выхода из меню 30

Нажмите на кнопку или для выбора главного меню а затем на кнопку enter для входа в выбранное меню 3 нажмите на кнопку или для выбора элемента меню а затем на кнопку 30

Настройка параметров слайд шоу 1 нажмите на кнопку или для выбора media setting настройка медиафайлов а затем на кнопку enter 2 нажмите на кнопку или для выбора элемента меню а затем на кнопку или для настройки параметра 30

Настройка параметров экранного меню 1 нажмите на кнопку menu для вызова главного экранного меню 30

Меню изображение 31

Меню звук 32

Меню родительского контроля 32

Меню others другие 33

Меню настроек 33

Нажмите на кнопку или enter для входа в подменю 3 нажмите на кнопку menu для возврата в предыдущее меню или нажмите exit для выхода из меню 34

Все вопросы заявки на обслуживание и техническую поддержку связанные с эксплуатацией монитора направляйте непосредственно в отдел технического обслуживания viewsonic 35

Прочее 35

С отделом технического обслуживания viewsonic можно связаться через веб сайт http www viewsonic com или позвонив по номеру сша 1 800 688 6688 канада 1 866 463 4775 европа 44 0 207 382 8250 35

Устранение неполадок 35

Примечание технические характеристики устройства могут изменяться без уведомления 37

Технические характеристики 37

Примечание технические характеристики устройства могут изменяться без уведомления 38

Введение 39

Описание 39

Протокол rs232 39

Описание set function 40

Ответ тип команды или 40

Пример 1 установите для brightness яркость значение 76 для tv 02 эта команда является допустимой командой send отправка шестнадцатеричный формат 40

Протокол 40

Список set function пк может управлять монитором при выполнении определенных действий команда set function позволяет управлять работой монитора дистанционно через порт rs232 формат пакета set function состоит из 9 байтов 40

Формат set function отправить тип команды s 40

Hex 0x34 0x30 0x32 0x2b 0x0d 41

Hex 0x34 0x30 0x32 0x2d 0x0d 41

Hex 0x38 0x30 0x32 0x73 0x24 0x31 0x37 0x36 0x0d 41

Имя длина id тип команды cr 41

Имя длина id тип команды команда значение 1 значение 2 значение 3 cr 41

Ответ шестнадцатеричный формат 41

Пример 2 установите для brightness яркость значение 176 для tv 02 эта команда является недопустимой отправка шестнадцатеричный формат 41

Таблица set function 41

Блокировка menu меню 42

Блокировка power питания 42

Блокировка всех клавиш на передней панели и пду кроме power питание 2 все функции set работают через порт rs32 включая те которые в режиме пду являются горячими клавишами например mute без звука и т д 42

Блокировка клавиш 42

Блокировка клавиши menu на передней панели и пду 2 режимы factory и hospitality не блокируются чтобы модели в которых используется клавиша комбинированного меню могли входить в эти два режима альтернативный подход указывается отдельно для моделей в которых существуют ограничения 42

Блокировка клавиши power на передней панели и пду 2 вкл и выкл set_power работает через порт rs232 но это не означает что в этом случае блокировка power отменяется 3 отмена блокировки через сброс настроек в экранном меню невозможна 4 в случае блокировки питания автоматически включается питание от сети 5 в случае блокировки питания устройство не переходит в режим энергосбережения при отсутствии сигнала от пк а также не выключается при отсутствии других видеосигналов в течение 15 минут 42

Отключение пульта ду блокировка клавиш пду с сохранением работы клавиш на передней панели 42

Примечание 1 поведение в режимах блокировки 42

Режим блокировки поведение 42

Если команда является недопустимой тип команды 43

Описание set function 43

Ответ тип команды r или если команда является допустимой тип команды r 43

Отправка шестнадцатеричный формат 43

Пример 1 направлена команда get brightness от tv 05 данная команда является допустимой значение brightness яркость равно 67 43

Список get function пк может направлять монитору запросы на получение определенной информации формат пакета get function состоит из 9 байтов аналогичных set function по структуре пакета байт value значение всегда равен 00 43

Формат get function отправить тип команды g 43

G a 61 44

G b 62 44

G c 63 44

G d 64 44

G e 65 44

G f 66 44

G g 67 44

G j 6a 44

G l 6c 44

G n 6e 44

G o 6f 44

G p 70 44

G q 71 44

G s 73 44

G z 7a 44

Hex 0x34 0x30 0x35 0x2d 0x0d 44

Hex 0x38 0x30 0x35 0x67 0xd3 0x30 0x30 0x30 0x0d 44

Hex 0x38 0x30 0x35 0x72 0x62 0x30 0x36 0x37 0x0d 44

Имя длина id тип команды cr 44

Имя длина id тип команды команда значение 1 значение 2 значение 3 cr 44

Ответ шестнадцатеричный формат 44

Отправка шестнадцатеричный формат 44

Пример 2 направлена команда get brightness от tv 05 но идентификатор команды brightness яркость указан неверно и отсутствует в таблице команд 44

Таблица get function 44

Пример 1 ретрансляция пду при нажатии на клавишу vol для tv 05 ответ шестнадцатеричный формат 45

Режим ретранслирования пульта ду если пк переключает монитор в режим ретранслирования пульта ду монитор должен направить 7 байтовый пакет за которым следует cr в ответ на срабатывание кнопки пду в данном режиме пду не влияет на работу монитора например кнопка volume не регулирует громкость а только отправляет код volume на пк через порт rs232 45

Формат функции ir pass through сквозной ик канал ответ тип команды p 45

Примечание 1 данный код ir pass through сквозного ик канала отличается от кода клавиши пду 2 особая последовательность управляющих команд для клавиши power в режиме ir pass through сквозной ик канал 2 1 если монитор off выключен и получает код power монитор включается самостоятельно и передает код power на хост через порт rs232 2 2 если монитор on включен и получает код power монитор передает код power на хост через порт rs232 а затем выключается 3 код volume up и volume down передается несколько раз при нажатии и удерживании клавиш 46

Для получения технической поддержки или технического обслуживания изделия см информацию приведенную в таблице ниже или обратитесь с организацией в которой вы приобрели монитор примечание вам будет нужен серийный номер монитора 47

При использовании других комплектов для настенного монтажа монитор может потерять устойчивость и нанести травму пользователю чтобы найти подходящее крепление для моделей cde6500 l cde4200 l cde3200 l посетите веб сайт www viewsonic com или обратитесь в отдел технического обслуживания компании сша 1 800 688 6688 канада 1 866 463 4775 европа 44 0 207 382 8250 47

Служба поддержки 47

Lcd коммерчески 48

Индикация viewsoni 48

Ограниченная гарантия 48
