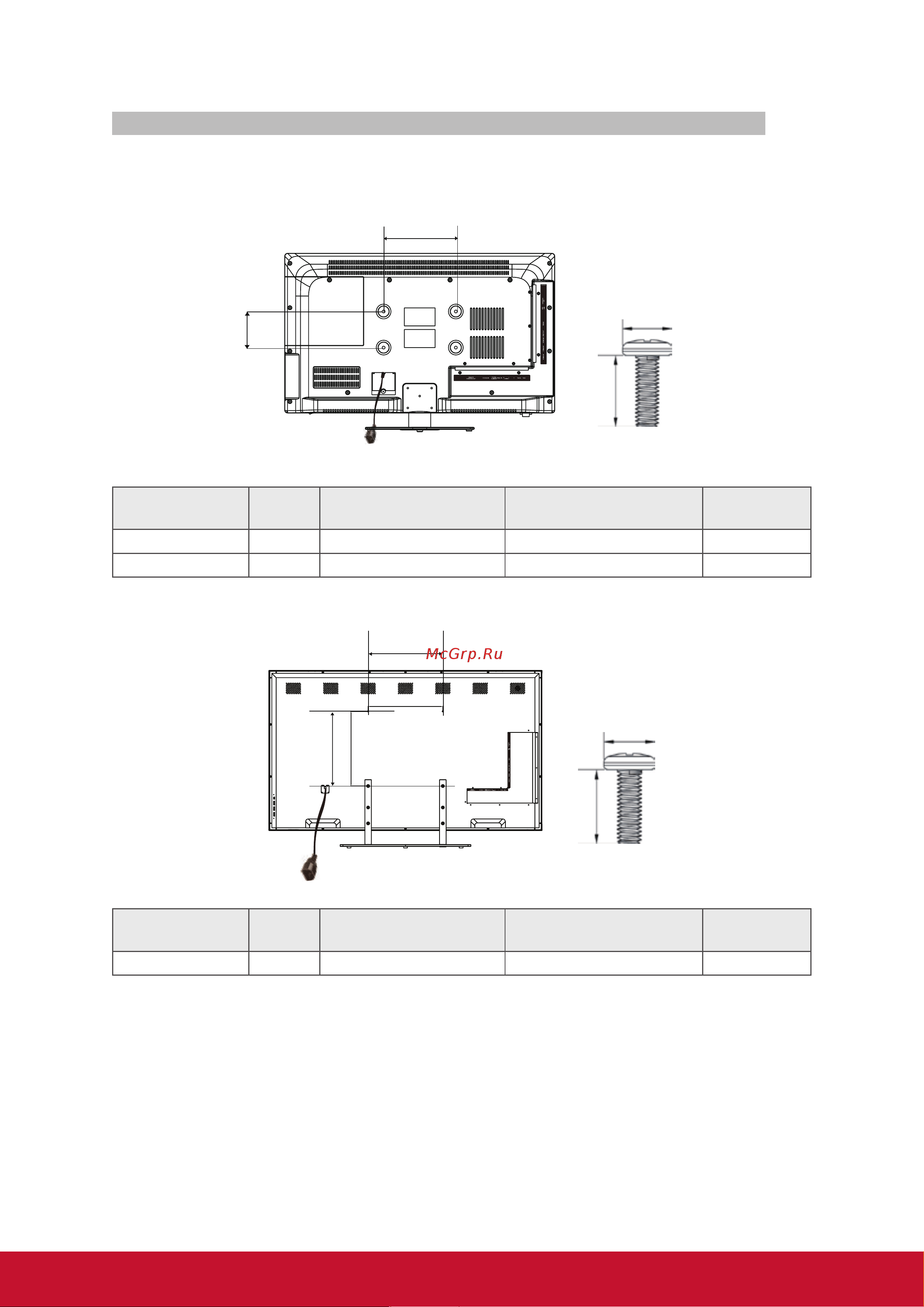

Характеристики комплекта для крепления на стену (VESA)
При креплении к другим строительным материалам обратитесь за
консультацией к ближайшему продавцу оборудования.
D
C
B
A
Семейство
изделий
дюйм. Параметры VESA
(A x B)
Стандартный винт
(C x D)
Количество
Экран 42 200 x 200 мм M6 x L20 4
Экран 32 200 x 100 мм M6 x L20 4
D
C
400
400
A
B
Семейство
изделий
дюйм. Параметры VESA
(A x B)
Стандартный винт
(C x D)
Количество
Экран 64,5 400 x 400 мм M6 x L20 4
• Изделие ViewSonic совместимо со стандартными размерами комплекта
настенного крепления, указанными в приведенной выше таблице.
• Чтобы найти подходящее крепление, см. веб-сайт www.viewsonic.com или
обратитесь в отдел технического обслуживания компании: США: 1-800-688-
6688, Канада 1-866-463-4775, Европа +44 (0) 207 382 8250.
• При приобретении комплекта для настенного крепления производства
ViewSonic будет предоставлено подробное руководство по монтажу и все
необходимые для сборки детали.
• Не используйте винты, превышающие по длине стандартные размеры, поскольку
они могут стать причиной повреждения внутренней поверхности монитора.
