Viewsonic VT3250LED [18/50] Вид сзади
![Viewsonic CDP3235 [18/50] Вид сзади](/views2/1983006/page18/bg12.png)
7

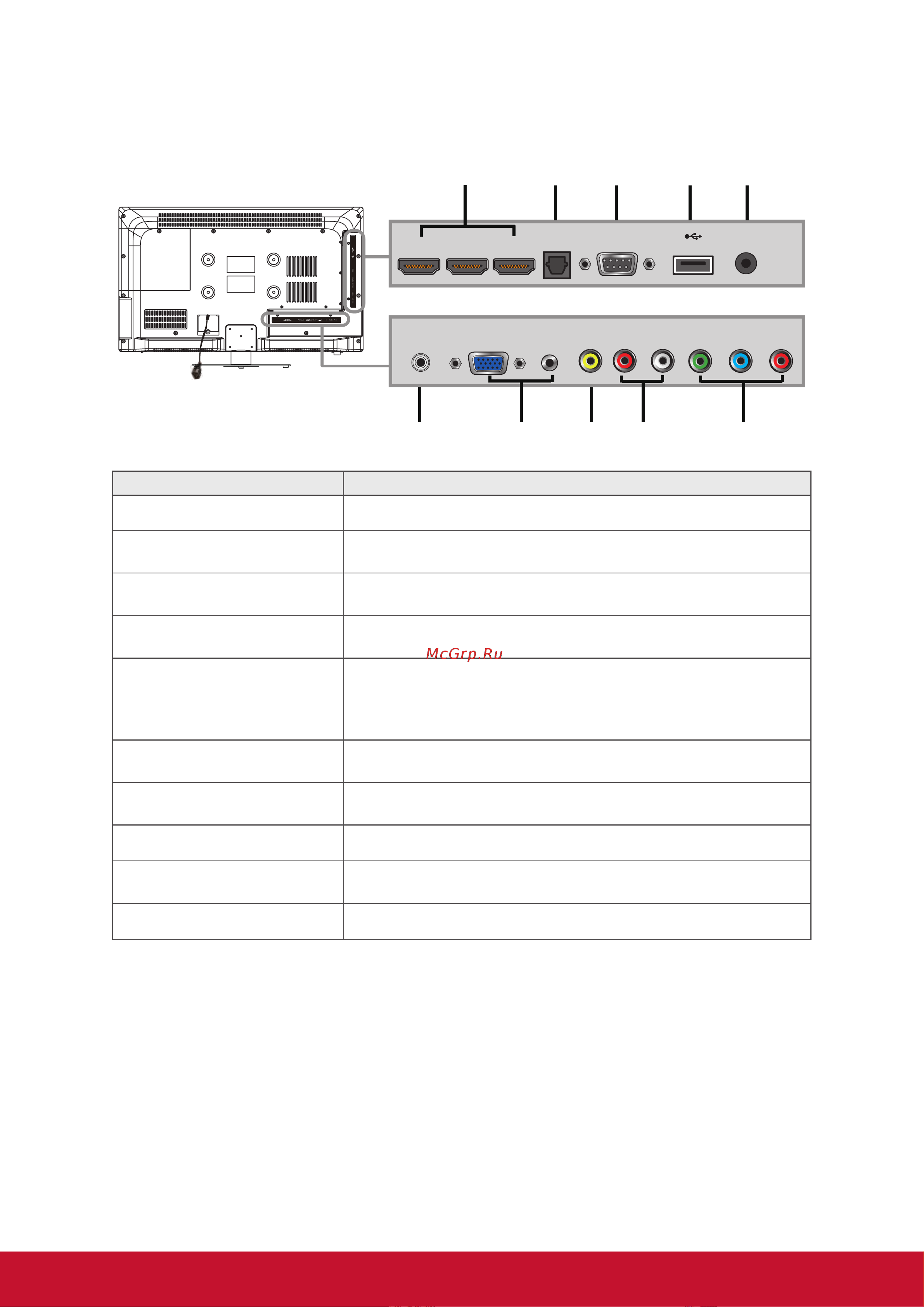

Вид сзади
REMOTE
CONTROL OUT
PC/VGA IN
PC/VGA
AUDIO IN
VIDEO
IN
AUDIO IN
RL
1
2
10
9
87
6
54
3
Y
Pb
Pr
HDMI1
HDMI2
HDMI3
SPDIF
OUT
RS232
USB
EARPHONE
OUT
Элемент Описание
1 Вход HDMI Подключение к выходу HDMI аудио-/видеоустройств.
2
Оптический выход SPDIF
OUT
Подключение к входу SPDIF аудио-/видеоустройств.
3 Сигнальный вход RS232
Зарезервирован для использования инженерами сервисного
центра.
4 USB
Подключение USB устройств, таких как USB флэш-
накопители.
5
Гнездо для подключения
наушников
Подключение наушников. При подключении наушников вы
сможете прослушивать звук с монитора через наушники.
При подключении наушников звук динамиков монитора
отключается.
6 Remote Control Out
Подключение к ИК-излучателю. При этом включается пульт ДУ
внешнего оборудования.
7
Входы PC/VGA in и PC
Audio in
Подключение к порту ПК VGA или линейному/аудио порту ПК.
8 Video in Подключение к видео выходу аудио-/видеоустройств.
9
Аудиовход (левый/
правый)
Подключение к соответствующим аудио разъемам аудио-/
видеоустройств.
10 Сигнальный вход YPbPr Подключение к выходу YPbPr YPbPr устройств.
