10

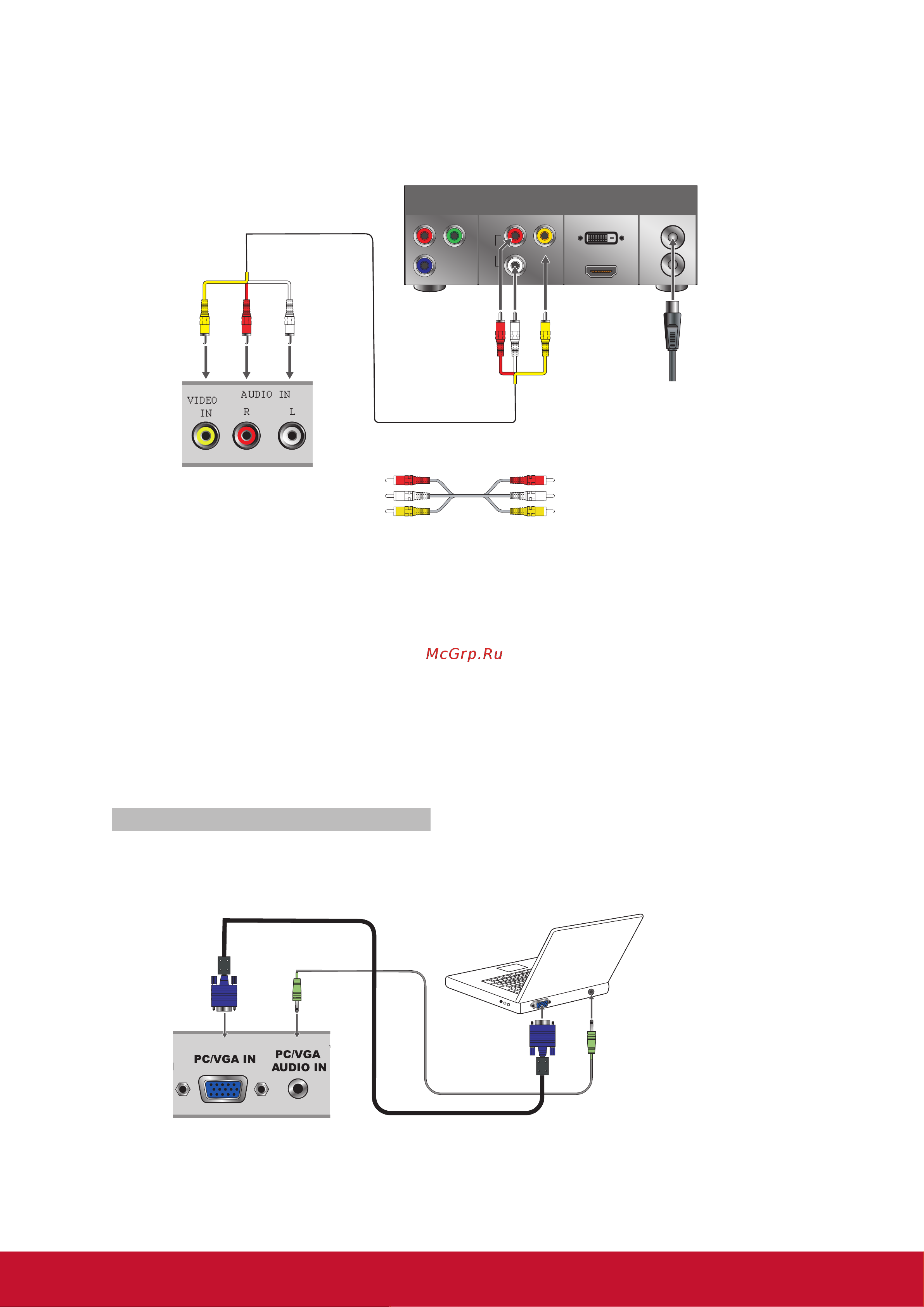

Подключение кабелем AV
COMPONENT
VIDEO OUT
Pr Y
VIDEO
DVI-HDTV OUT
HDMI OUT
OUT
IN
AUDIO
L
R
Pb
LINE OUT
Вид монитора сзади
Кабельный ресивер HD/
Спутниковый ресивер HD
CATV / Кабель
спутниковой антенны
Кабель AV
Кабель AV
Программирование пульта ДУ для кабельного или спутникового приемника
Для определения параметров см. руководство по эксплуатации, полученное от
поставщика услуг.
Если необходимо ввести:
• 3 цифры, введите “566”, “565”, “556” или “688”. Эти коды обычно используются
в сети DISHNetwork.
• 4 цифры, введите “0054”. Этот код обычно используется в сети Cox.
• 5 цифр, введите “11454”, “11054” или “10690”. Эти коды обычно используются
в сети DIRECTV.
Персональный компьютер
Данный дисплей можно использовать в качестве монитора компьютера.
Вид монитора сзади
Аудио-кабель(стерео
миништеккеры)
Кабель VGA с 15-контактным разъемом
Примечание.
Подключите разъем PC IN к компьютеру кабелем с 15-контактным разъемом и
аудио кабелем.
