14
Čeština
Instalace hardwaru

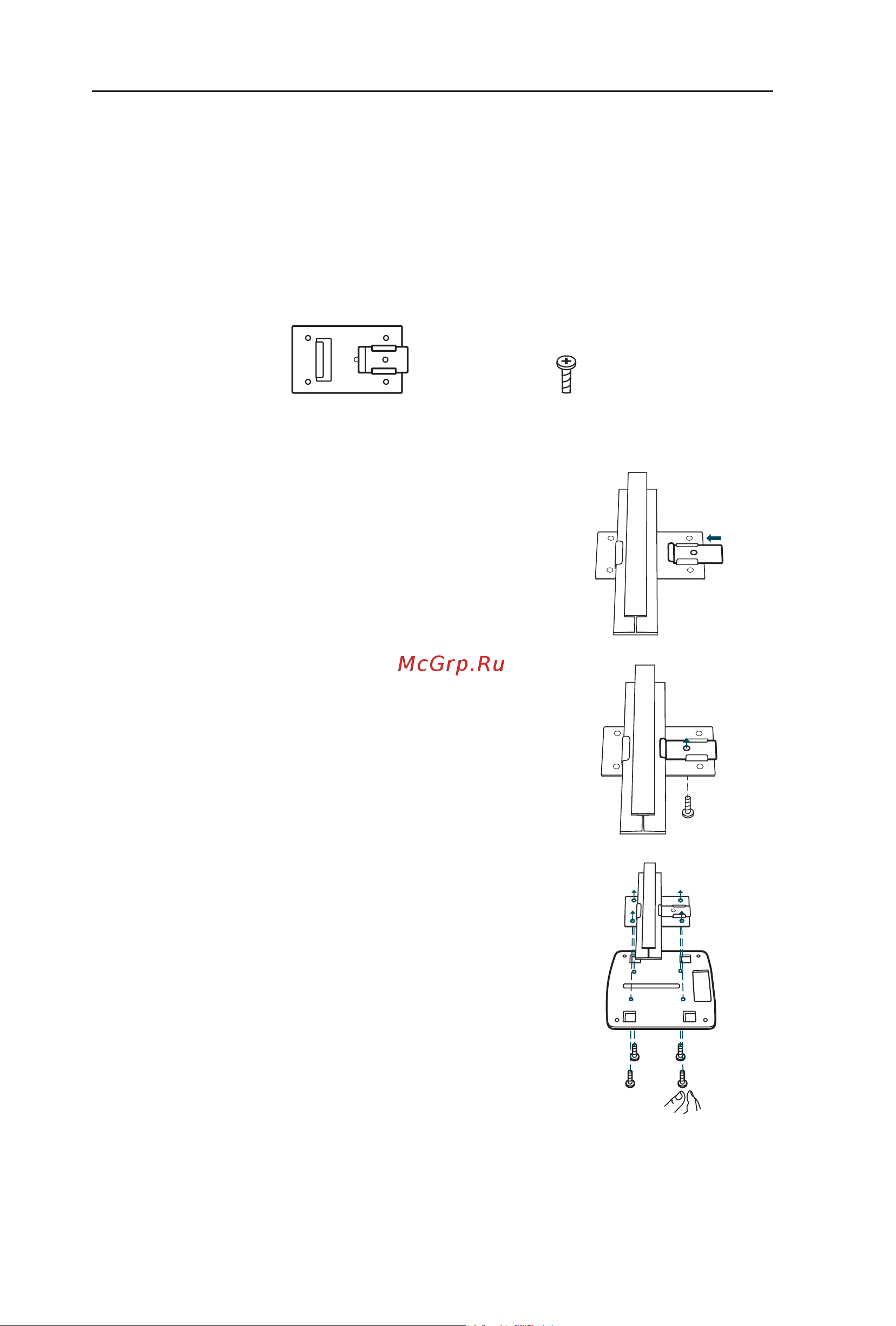

■ Možnost 1: Montáž na stropní lišty
Montáž na stropní lišty je pouze pro zařízení s následujícím příslušenstvím. Při
instalaci EAP/CAP postupujte podle níže uvedených kroků s pomocí přibaleného
příslušenství:
1
Připevněte stropní lištu ve tvaru T na svou pozici
a tlačte pohyblivou část směrem k základně lišty.
2
Použijte šroub M3x6 s kulatou hlavou pro
přichycení svorky ve tvaru T na stropní lištu.
3
Připevněte montážní konzoli ke stropní liště
ve tvaru T pomocí čtyř šroubů M3x6 s kulatou
hlavou�
Montáž na stropní
lištu ve tvaru T
Šrouby s kulatou hlavou M3x6
(5 ks)
