45
Русский язык
4

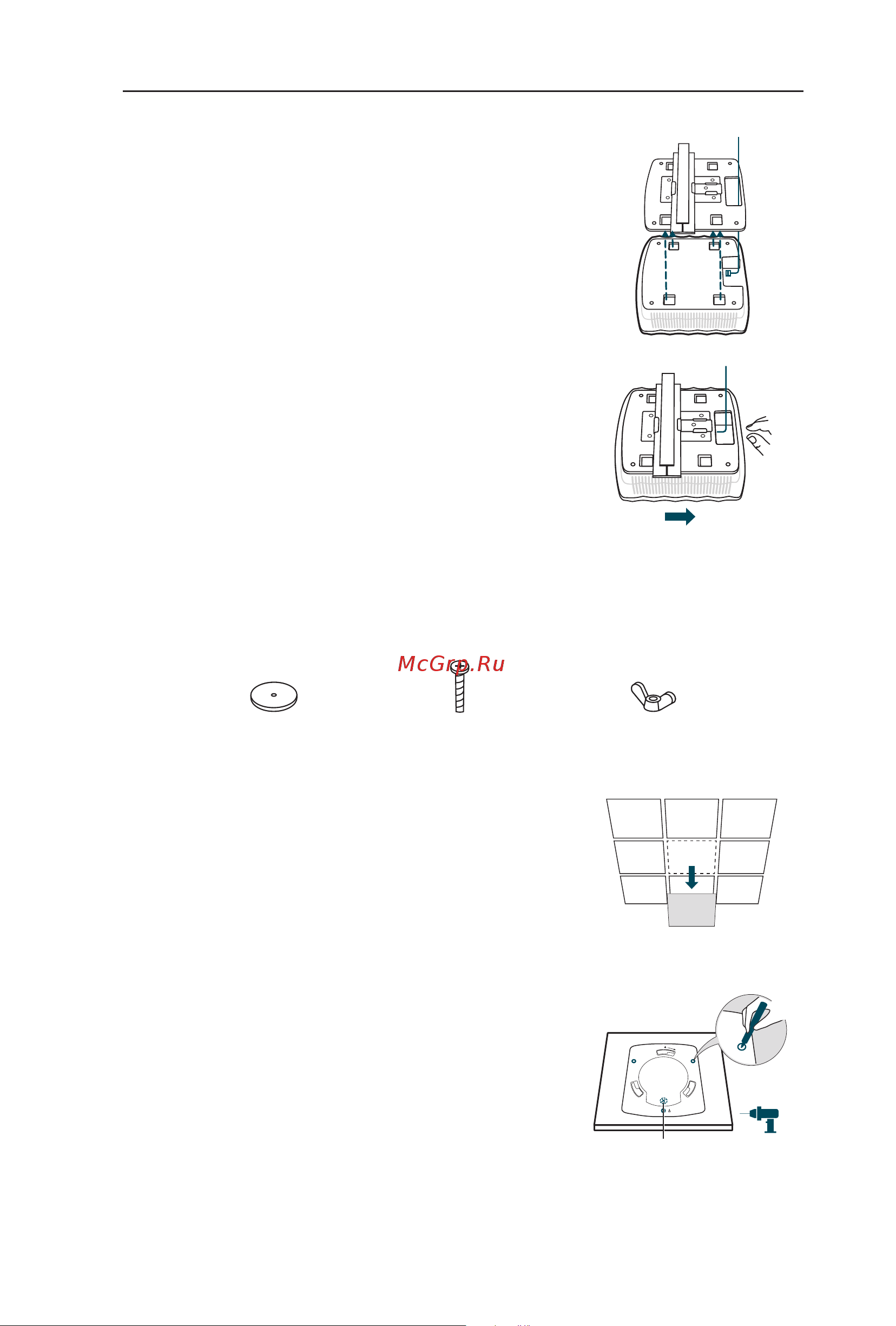

Зафиксируйте устройство к креплению,
выравнивая СТРЕЛКУ 1 (на EAP/CAP) со
СТРЕЛКОЙ 2 (на креплении), затем поверните
устройство по часовой стрелке, до тех пор,
пока защёлки не встанут на свои места.
5
Подключите кабель Ethernet к порту
ETHERNET�
■ Метод 2: Установка на потолке
Следуйте нижеуказанным шагам для монтажа точки доступа EAP/CAP с
помощью запасных частей в комплекте:
1
Снимите потолочную панель.
2
Расположите крепление по центру
потолочной панели. Отметьте положение трёх
крепёжных отверстий и отверстие для кабеля
Ethernet. Подберите подходящее сверло и
просверлите отверстия для болтов размером
4 мм, затем сделайте 25 мм отверстие для
кабеля Ethernet по центру сделанных вами
отметок.
X3
Шайбы
(3 шт.)
M3×30 Шурупы с полукруглой
головкой (3 шт.)
Гайки с ушами
(3 шт.)
Отверстие для кабеля
Ethernet
