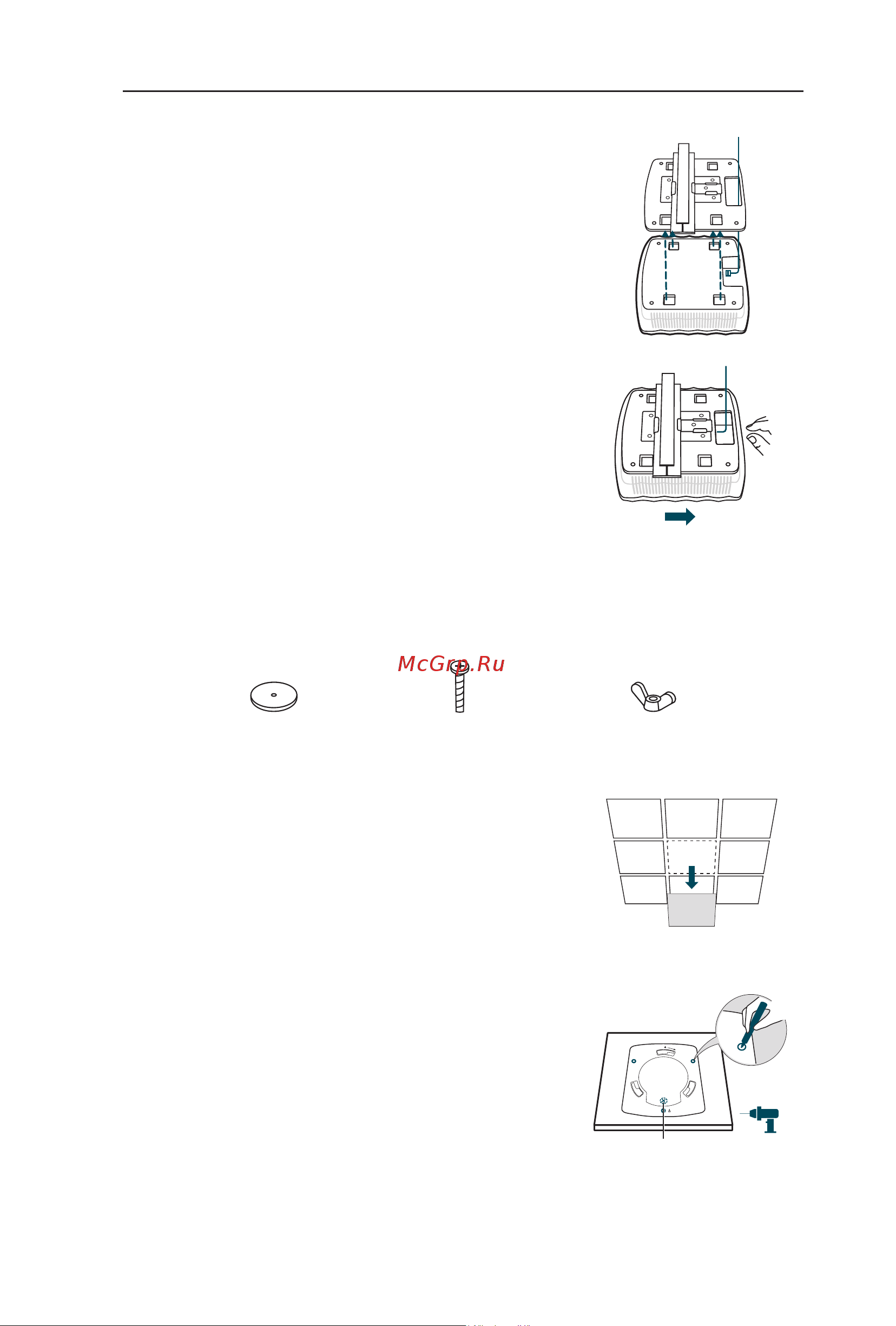

Tp-Link EAP225 AC1350 10/100/1000BASE-TX белый [71/84] Варіант 2 встановлення на стелі
![Tp-Link EAP225 AC1350 10/100/1000BASE-TX белый [71/84] Варіант 2 встановлення на стелі](/views2/2015907/page71/bg47.png)
69
Українська мова
4
Прикріпіть EAP/CAP до кріпильного
кронштейна поєднавши СТРІЛКУ 1 (на
EAP/CAP) зі СТРІЛКОЮ 2 (на кронштейні),
після цього поверніть точку доступу за
годинниковою стрілкою, поки вона не
зафіксується на позиції.
5
Підключіть Ethernet кабель до ETHERNET
порту.
■ Варіант 2: Встановлення на стелі
Виконайте наступні дії, щоб встановити вашу точку доступу EAP/CAP
використовуючи наступні аксесуари:
1
Зніміть стельову плитку.
2
Розташуйте кріпильний кронштейн у центрі
стельової плитки. Відмітьте положення трьох
отворів для гвинтів та отвору для Ethernet
кабелю. Просвердліть три 4 мм отвори для
гвинтів та 25 мм отвір для Ethernet кабелю.
X3
Шайби
(3 шт.)
М3х30 гвинт з плоскою голівкою
( 3 шт.)
Смушкова гайка
(3 шт.)
Отвір для Ethernet кабелю
