Tp-Link EAP225 AC1350 10/100/1000BASE-TX белый [72/84] Варіант 3 встановлення на стіні
![Tp-Link EAP225 AC1350 10/100/1000BASE-TX белый [72/84] Варіант 3 встановлення на стіні](/views2/2015907/page72/bg48.png)
70
Українська мова
3

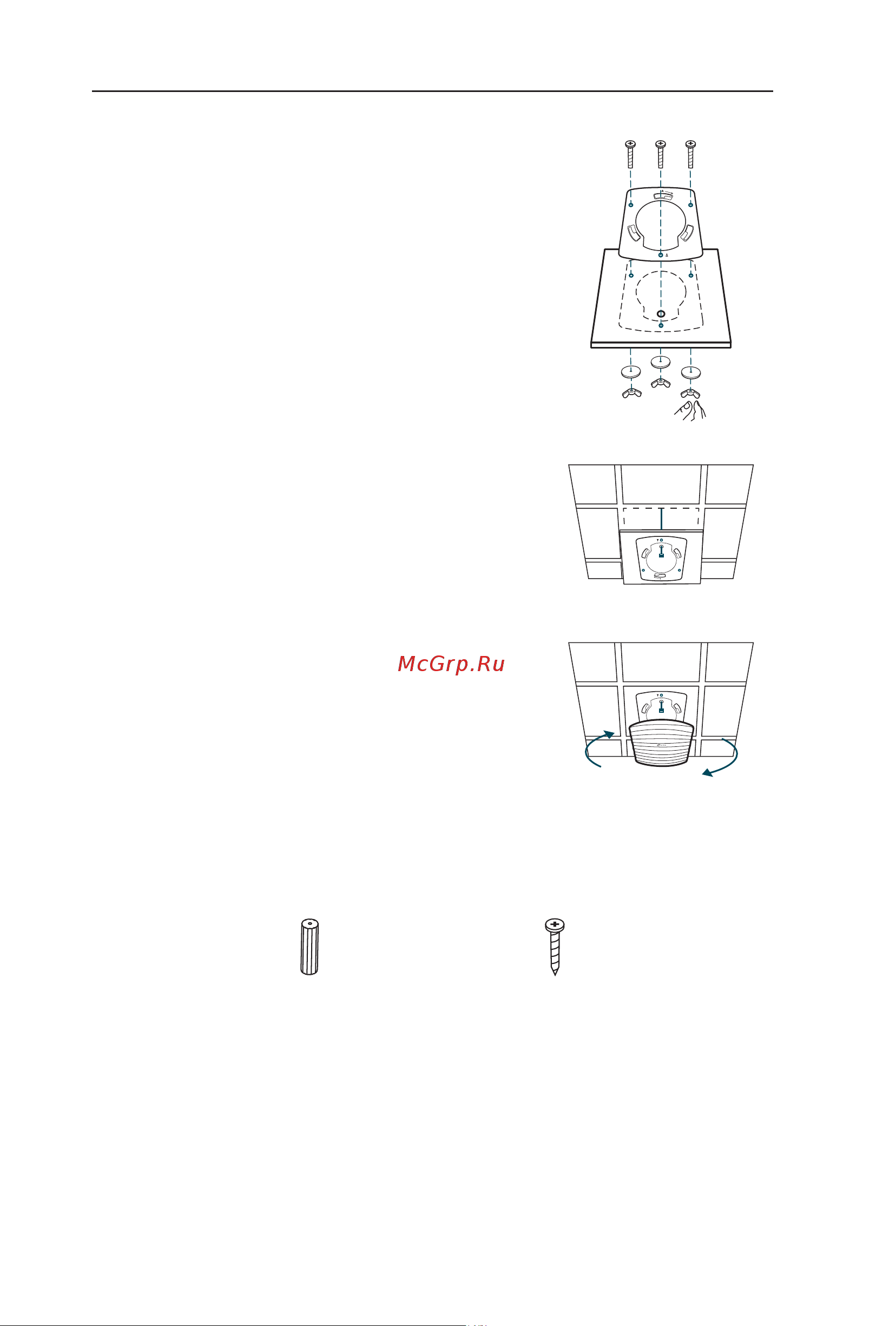

Закріпіть кріпильний кронштейн
використовуючи М3х30 гвинт з плоскою
голівкою, шайби та смушкові гайки.
4
Протягніть Ethernet кабель через отвір та
встановіть стельову плитку на місце.
5
Підключіть Ethernet кабель до ETHERNET
порту. Прикріпіть EAP/CAP до кріпильного
кронштейну поєднавши стрілку на EAP/CAP зі
стрілкою на кронштейні, після цього поверніть
EAP/CAP за годинниковою стрілкою, поки ТД
не стане на місце та не буде зафіксована.
■ Варіант 3 : Встановлення на стіні
Виконайте наступні дії, щоб встановити EAP/CAP використовуючи
нижченаведені аксесуари:
М3х28 пластикові стінні анкера
(3 шт.)
М3х20 саморізи
(3 шт.)
