Tp-Link EAP225 AC1350 10/100/1000BASE-TX белый [23/84] 2 тәсіл төбелік монтаж
![Tp-Link EAP225 AC1350 10/100/1000BASE-TX белый [23/84] 2 тәсіл төбелік монтаж](/views2/2015907/page23/bg17.png)

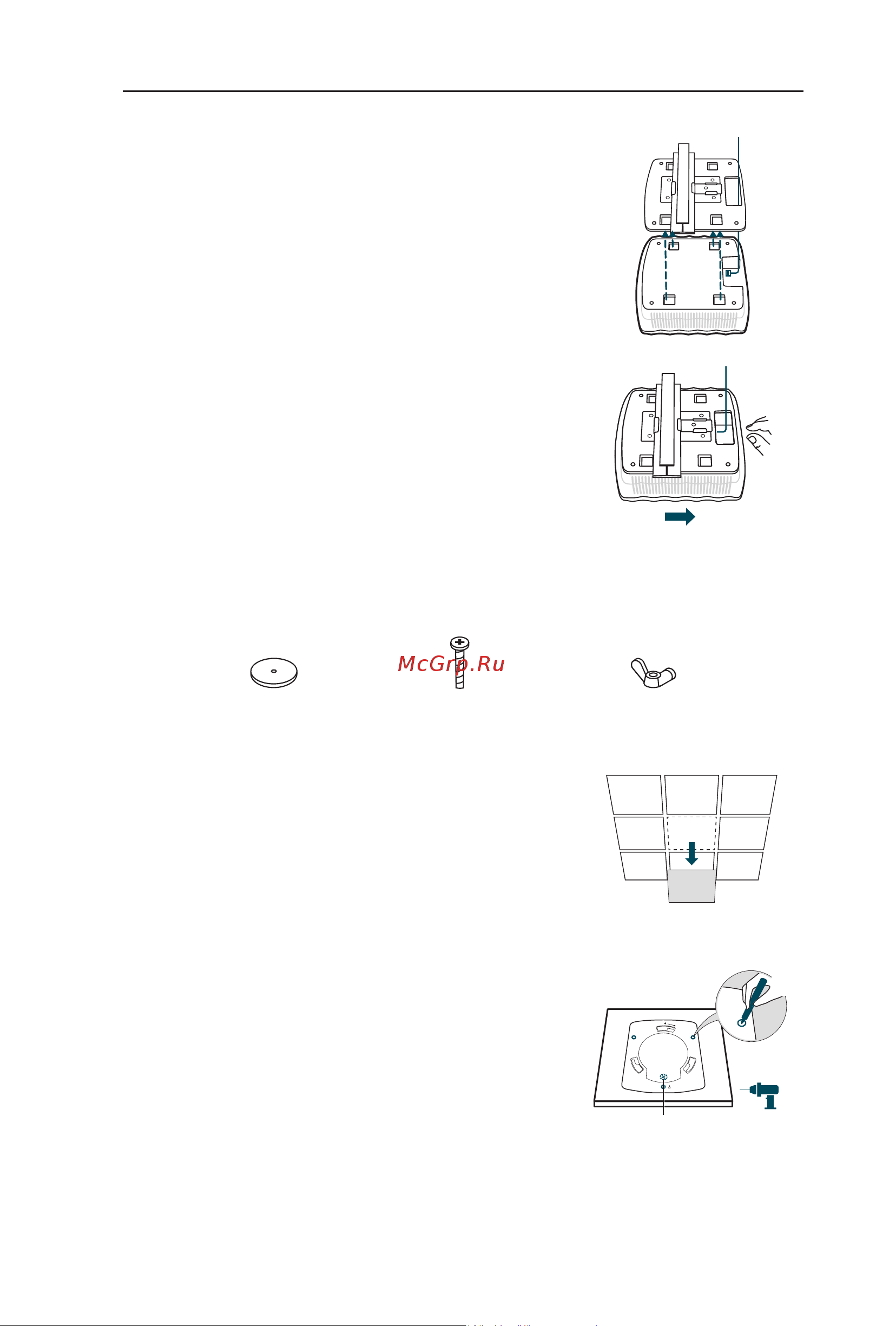

21
Қазақша
4
EAP/CAP-ті монтаждық кронштейнге ARROW
1 (EAP/CAP-та) ARROW 2 (монтаждық
кронштейнде) қисытыру арқылы тіркеңіз,
кейін EAP/CAP-ты сағат тілінің бағытымен ол
орнына бекітілмегенше айналдырыңыз.
5
Ethernet сымын ETHERNET портына жалғаңыз.
■ 2 тәсіл: Төбелік монтаж
EAP/CAP-ті берілген бөлшектермен орнату үшін төмендегі қадамдарға еріңіз:
1
Төбенің бөлімін алып тастаңыз.
2
Монтаждық кронштейнді төбенің бөлімінің
ортасына орналыстырыңыз. Бұрама тесіктері
үшін үш айқындамаларды және Ethernet
сымы тесегі үшін бір айқындаманы белгілеңіз.
Бұрамалар үшін үш диаметрі 4мм тесіктерді
және Ethernet сымы үшін диаметрі 25мм
тесікті белгіленген айқындамаларды тесіңіз.
X3
Тығырықтар
(Саны 3)
M3×30 бастиегі тегіс цилиндр
бұрамалар (Саны 3)
Қанатты сомындар
(Саны 3)
Ethernet сымы үшін тесік
