Установка нижней крышки

1 Совместите выступы нижней крышки с пазами по краям системы.

2 Нажмите на края крышки, чтобы она встала на место со щелчком.

3 Чтобы прикрепить нижнюю крышку к системе, затяните восемь невыпадающих винтов (M2.5 x 6,0).

Запомнить: Соблюдайте осторожность при затягивании винтов. Держите отвертку под углом в

соответствии с головкой винта, чтобы не сорвать резьбу головки.

4 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Аккумулятор

Извлечение аккумулятора

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите нижнюю крышку.

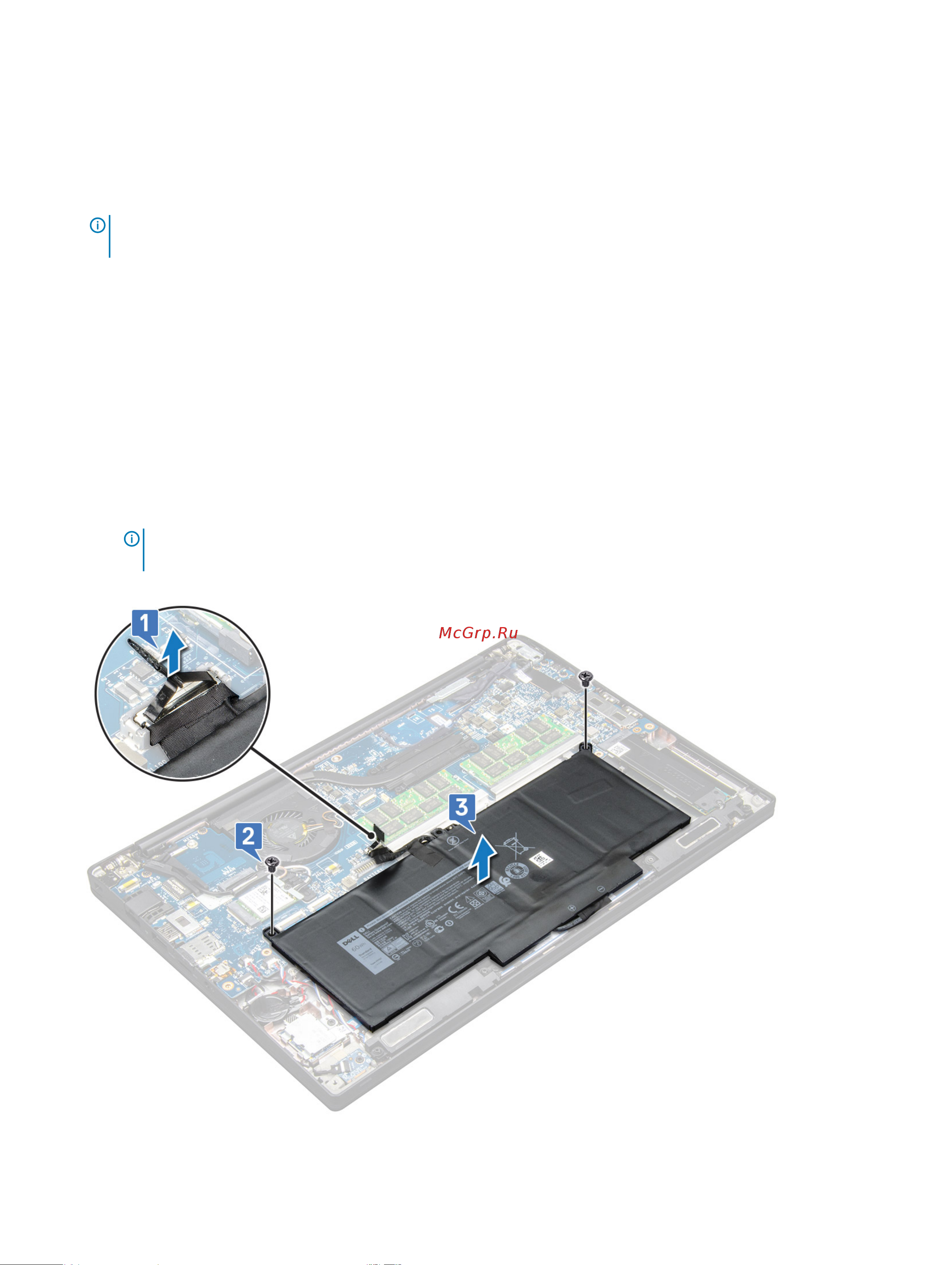

3 Чтобы вынуть аккумулятор, выполните следующее.

a Отключите кабель аккумулятора от разъема на системной плате [1].

b Открутите два винта (M2.0 x 5,0), которыми аккумулятор крепится к компьютеру [2].

ПРИМЕЧАНИЕ: Трехэлементный аккумулятор имеет один винт, четырехэлементный аккумулятор —

два винта. Следовательно, на рисунке ниже показан четырехэлементный аккумулятор.

c Приподнимите аккумулятор и извлеките его из системы [3].
