Модуль смарт-карты

Извлечение отсека смарт-карты

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Извлеките следующие компоненты:

a нижняя крышка

b аккумулятор

c Плата PCIe SSD

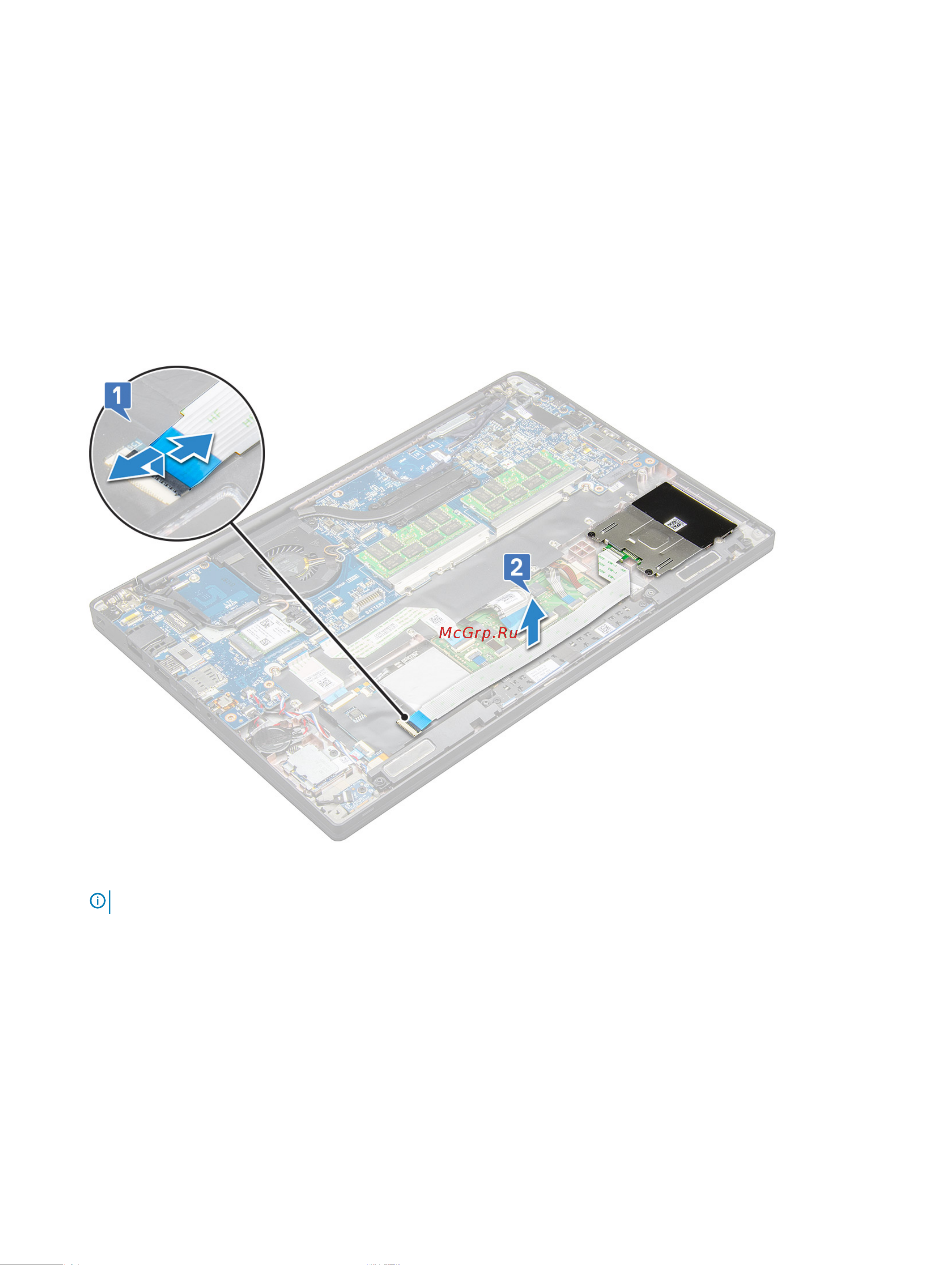

3 Отсоединение кабеля смарт-карты.

a Отсоедините кабель смарт-карты [1].

b Приподнимите кабель смарт-карты, прикрепленный к модулю сенсорной панели [2].

4 Извлечение отсека смарт-карты:

ПРИМЕЧАНИЕ: Чтобы определить количество винтов, см. список винтов

a Выверните два винта (M2.0 x 3,0), которыми отсек смарт-карты крепится к корпусу [1].

b Выдвиньте и извлеките отсек смарт-карты из корпуса [2].
