Снятие лицевой панели дисплея
ПРИМЕЧАНИЕ: Эта процедура снятия лицевой панели дисплея применима только для систем без сенсорного
экрана.
1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2 Снимите:
a нижняя крышка
b аккумулятор
c Плата WLAN
d плата беспроводной глобальной сети
e дисплей в сборе

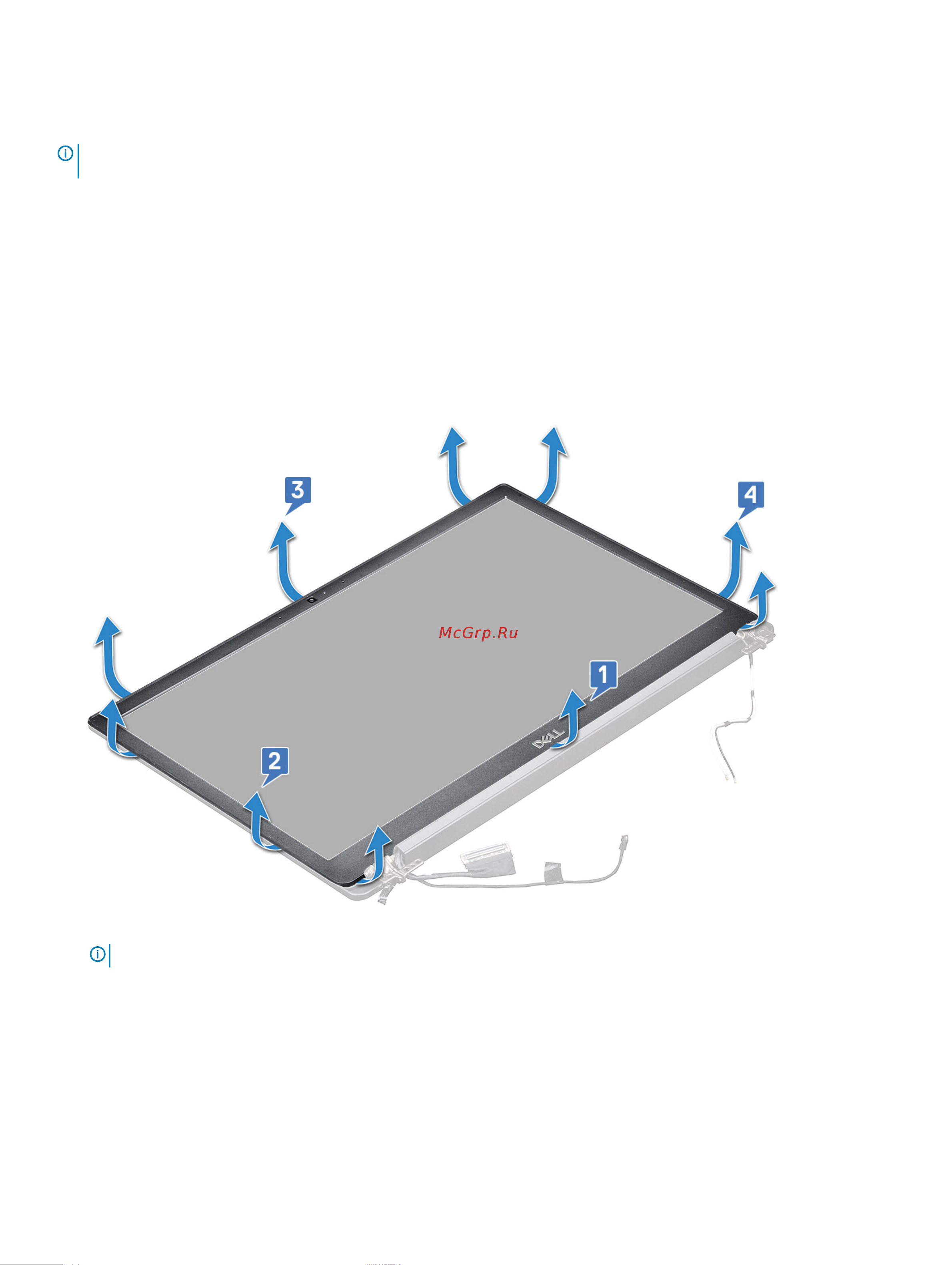

3 Снятие лицевой панели дисплея:
a С помощью пластмассовой палочки найдите паз, чтобы приподнять нижний край лицевой панели дисплея [1].
b Ослабьте фиксаторы на краях дисплея [2, 3, 4].
ПРИМЕЧАНИЕ: Для закрепления лицевой панели дисплея на панели дисплея используется клей.
4 Извлеките лицевую панель из дисплея в сборе.
30 Извлечение и установка компонентов
