Dell Optiplex 7490-0174 [40/92] Установка системной платы

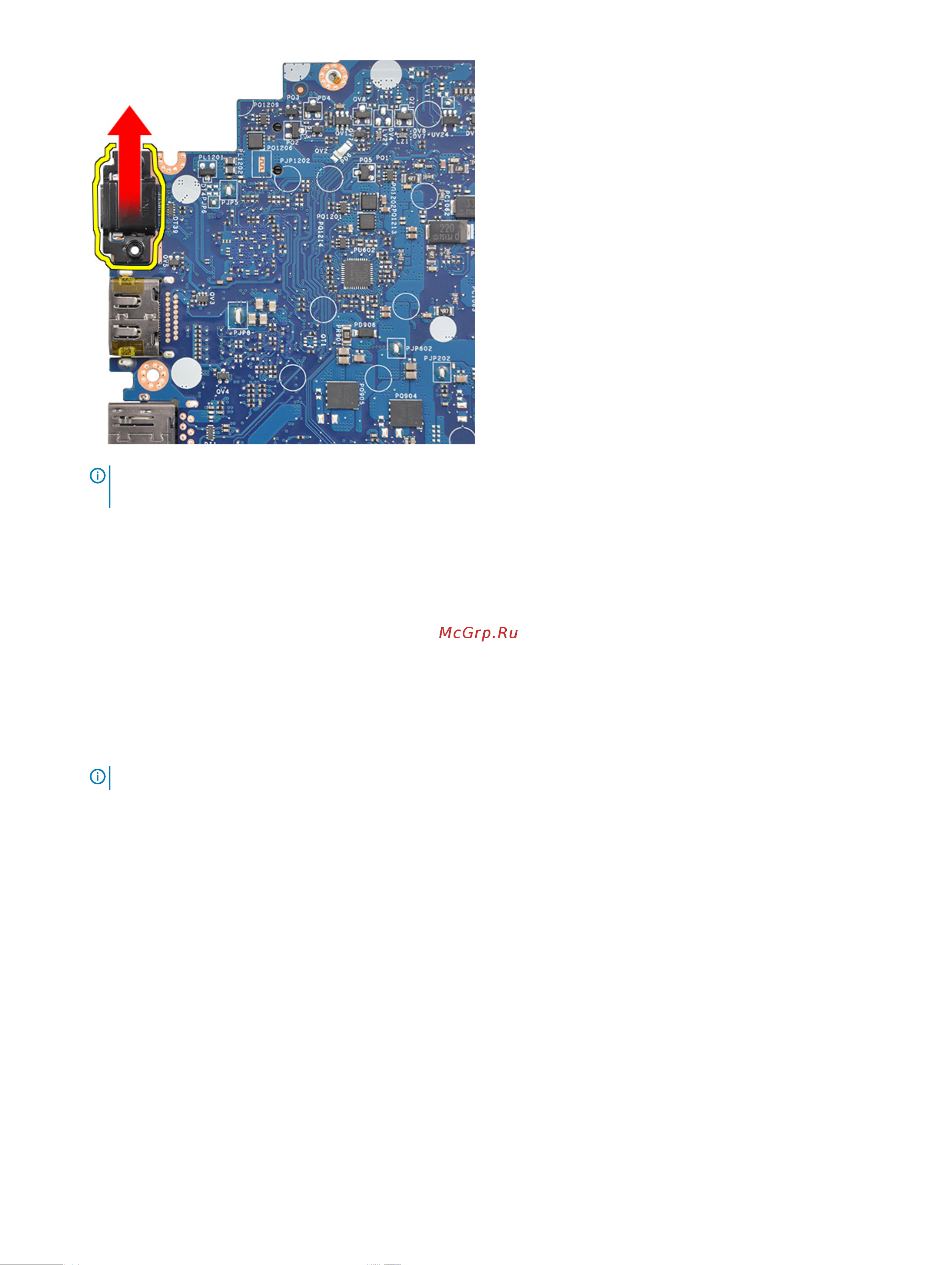

ПРИМЕЧАНИЕ: При снятии или установке скобы разъема USB типа C на системной плате необходимо

помещать системную плату на антистатический коврик во избежание повреждения.

Установка системной платы

1 Совместите системную плату с держателями для винтов на корпусе системы.

2 Вкрутите обратно винты M2.0 x 5,0, которыми системная плата крепится к корпусу системы.

3 Подсоедините кабели динамика, платы индикаторов, батарейки типа «таблетка», сенсорной панели, USH и разъема

питания к соответствующим разъемам на системной плате.

4 Подключите кабель eDP к разъему на системной плате.

5 Установите металлическую консоль на кабель eDP и вкрутите обратно винты M2.0 x 5,0, чтобы зафиксировать скобу.

6 Установите металлическую консоль на разъемы модуля памяти и вкрутите обратно винты M2.0 x 3,0, чтобы прикрепить

скобу к корпусу системы.

ПРИМЕЧАНИЕ: Если ваш компьютер оборудован платой WWAN, требуется установка лотка для SIM-карты.

7 Установите следующие компоненты:

a радиатор

b Плата WLAN

c плата беспроводной глобальной сети

d Плата PCIe SSD

e модуль памяти

f аккумулятор

g нижняя крышка

h заглушку лотка для SIM-карты

i SIM-карта

8 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

40 Извлечение и установка компонентов
