Dell Optiplex 7490-0174 [32/92] Установка крышки шарнира дисплея
![Dell Optiplex 7490-0174 [32/92] Установка крышки шарнира дисплея](/views2/2019667/page32/bg20.png)

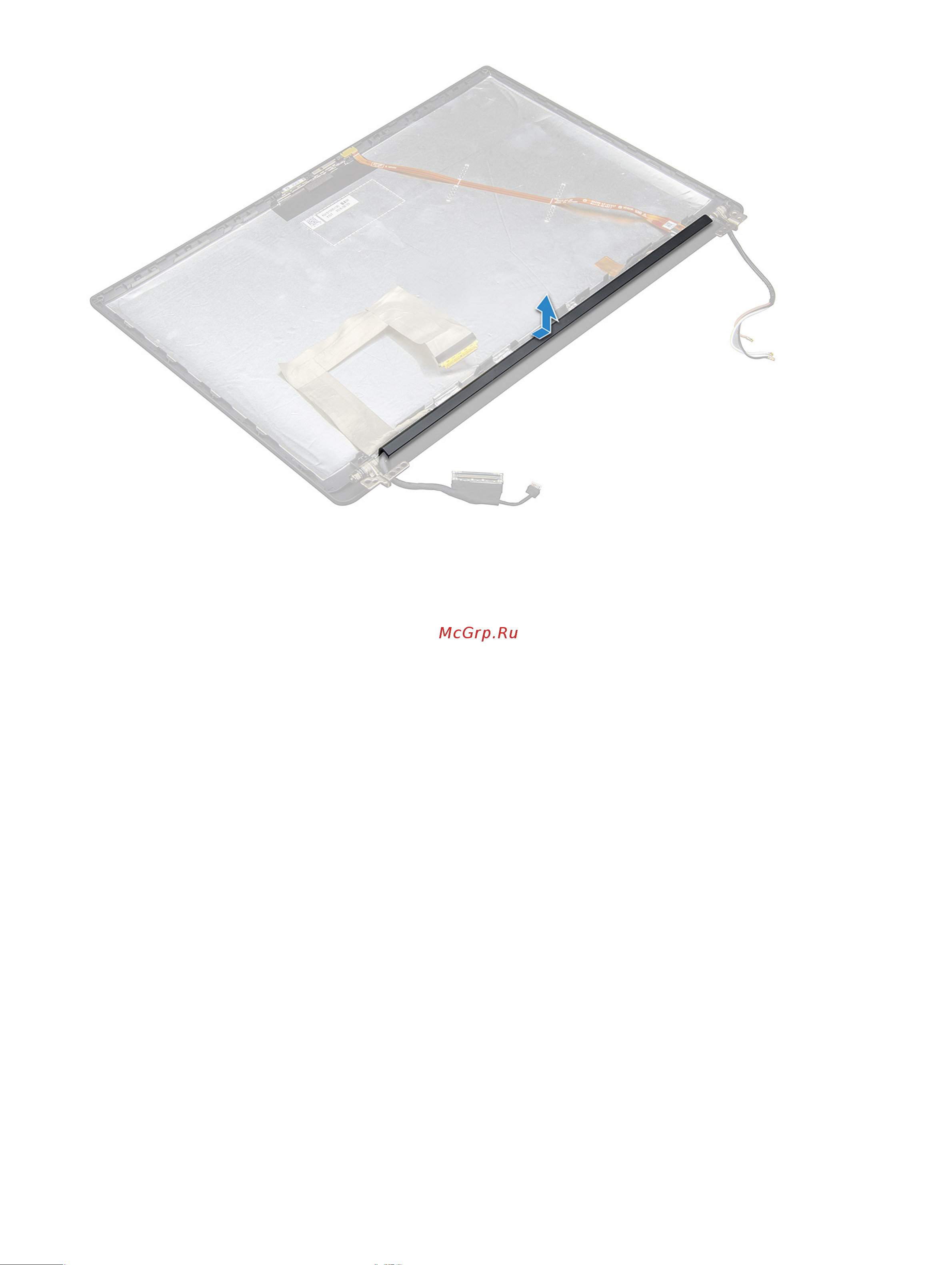

Установка крышки шарнира дисплея
1 Установите крышку шарнира в слот и сдвиньте ее назад, чтобы зафиксировать на дисплее в сборе.
2 Установите:
a дисплей в сборе
b Плата WLAN
c плата беспроводной глобальной сети
d аккумулятор
e нижняя крышка
3 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Панель дисплея
Снятие панели дисплея
1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2 Снимите следующие компоненты:
a нижняя крышка
b аккумулятор
c Плата WLAN
d плата беспроводной глобальной сети
e дисплей в сборе
3 Снятие панели дисплея:
a Открутите два винта (M2.0х3.0) на панели [1].
b Приподнимите нижний край панели дисплея [2].
32 Извлечение и установка компонентов
