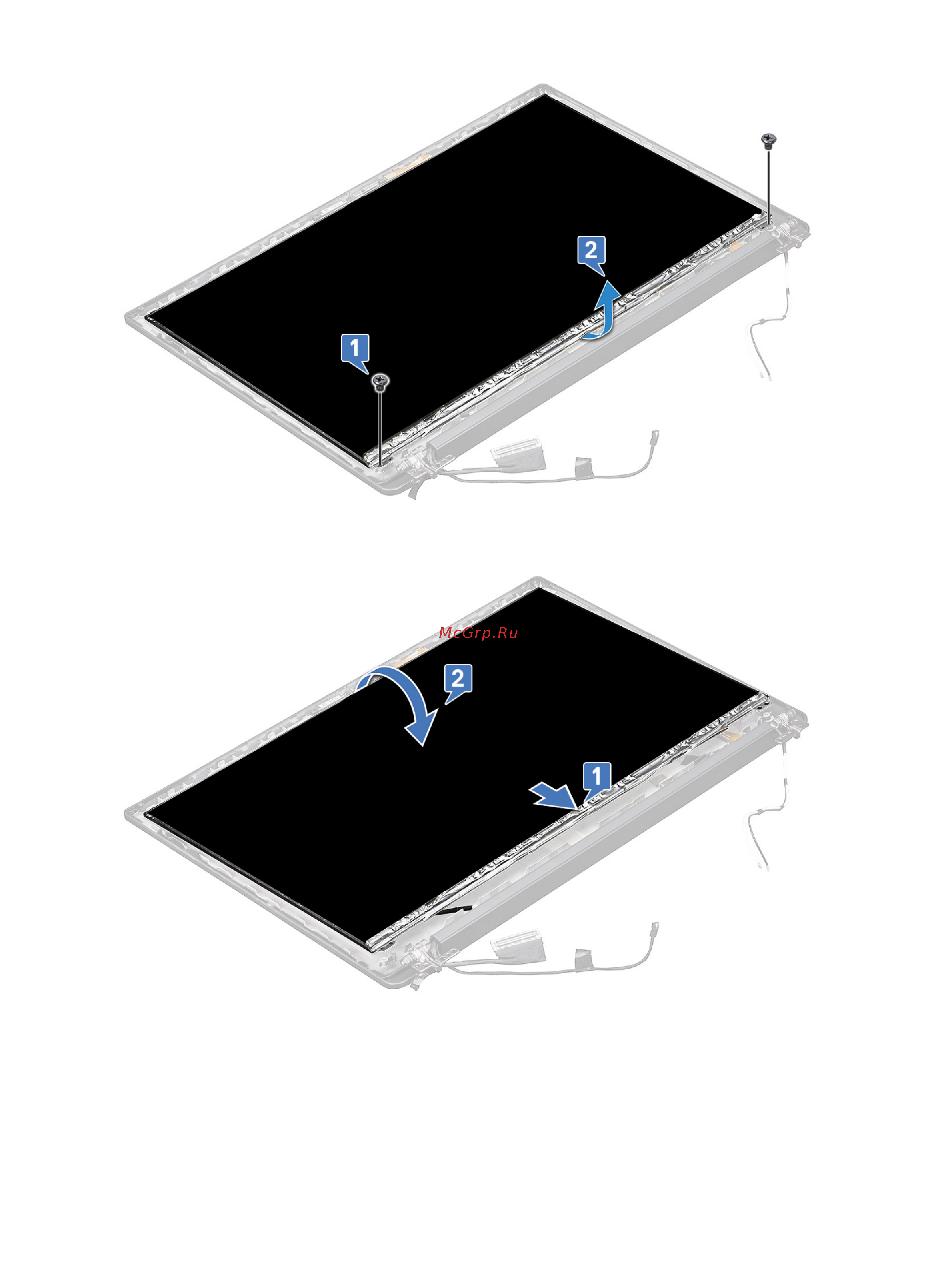

c Снимите панель дисплея с системы, начиная снизу [1], и переверните ее [2].
d Отклейте липкую ленту разъема дисплея от панели дисплея [1].
e Отклейте майларовую ленту, фиксирующую кабель дисплея на задней стороне панели дисплея [2].
f Приподнимите металлический выступ и отсоедините кабель дисплея от задней стороны панели дисплея [3, 4].
Извлечение и установка компонентов 33
