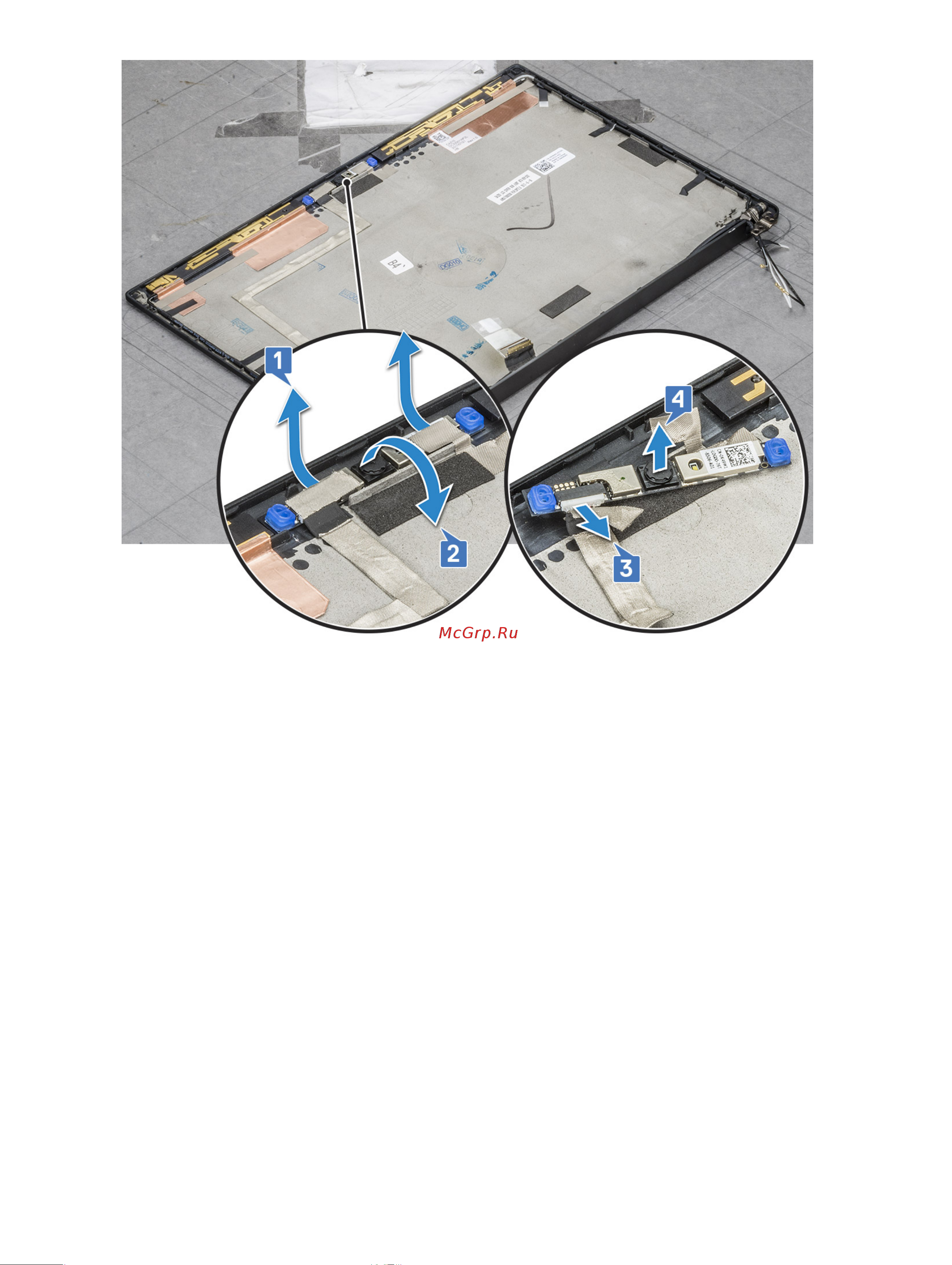

Установка камеры
Процедура установки применима только в системах, поставляемых с сенсорным дисплеем в сборе.
1 Вставьте модуль камеры в слот на дисплее в сборе.
2 Подключите кабель камеры.
3 Установите следующие компоненты:
a лицевая панель дисплея
b дисплей в сборе
c Плата WLAN
d плата беспроводной глобальной сети
e аккумулятор
f нижняя крышка
4 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Системная плата
Извлечение системной платы
1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
36 Извлечение и установка компонентов
