b аккумулятор

c Плата WLAN

d плата беспроводной глобальной сети

e дисплей в сборе

3 Снятие модуля камеры:

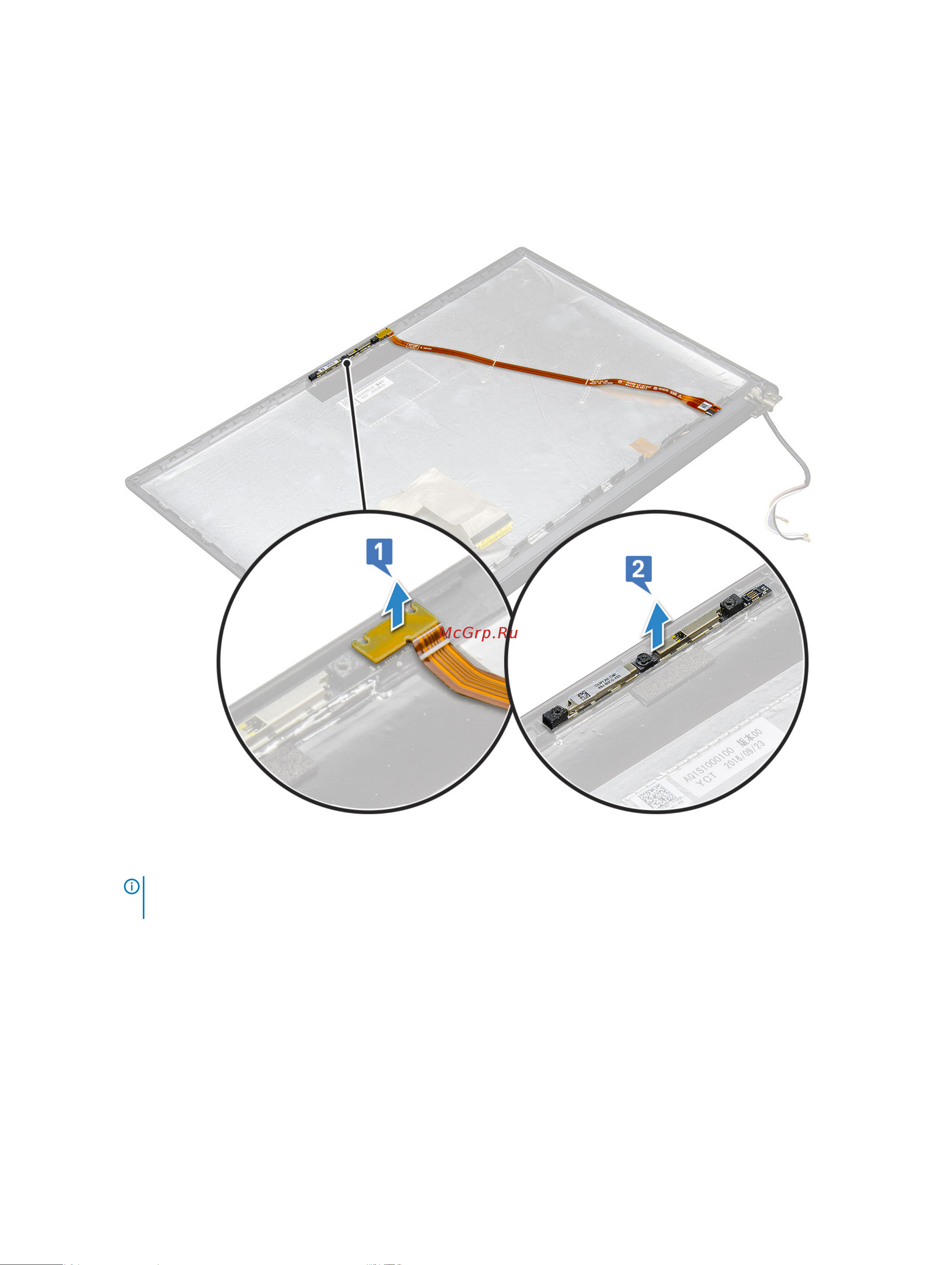

a Приподнимите пластмассовый кронштейн, чтобы отсоединить кабель FPC от модуля камеры [1].

b С помощью пластмассовой палочки приподнимите модуль камеры с верхнего края отсека на задней крышке

дисплея [2].

c Снимите блок камеры.

4 Снятие модуля камеры:

a Отклейте два куска проводящей ленты, которые закрывают модуль камеры [1].

ПРИМЕЧАНИЕ: Проводящая лента — это отдельный компонент модуля камеры, который должен быть

снят, затем снова закреплен при замене модуля камеры.

b Переверните модуль камеры [2].

c Отсоедините камеру FPC от модуля камеры [3].

d Приподнимите и снимите модуль камеры [4].

Извлечение и установка компонентов 35
