Dell Optiplex 7490-0174 [22/92] Установка платы индикаторов

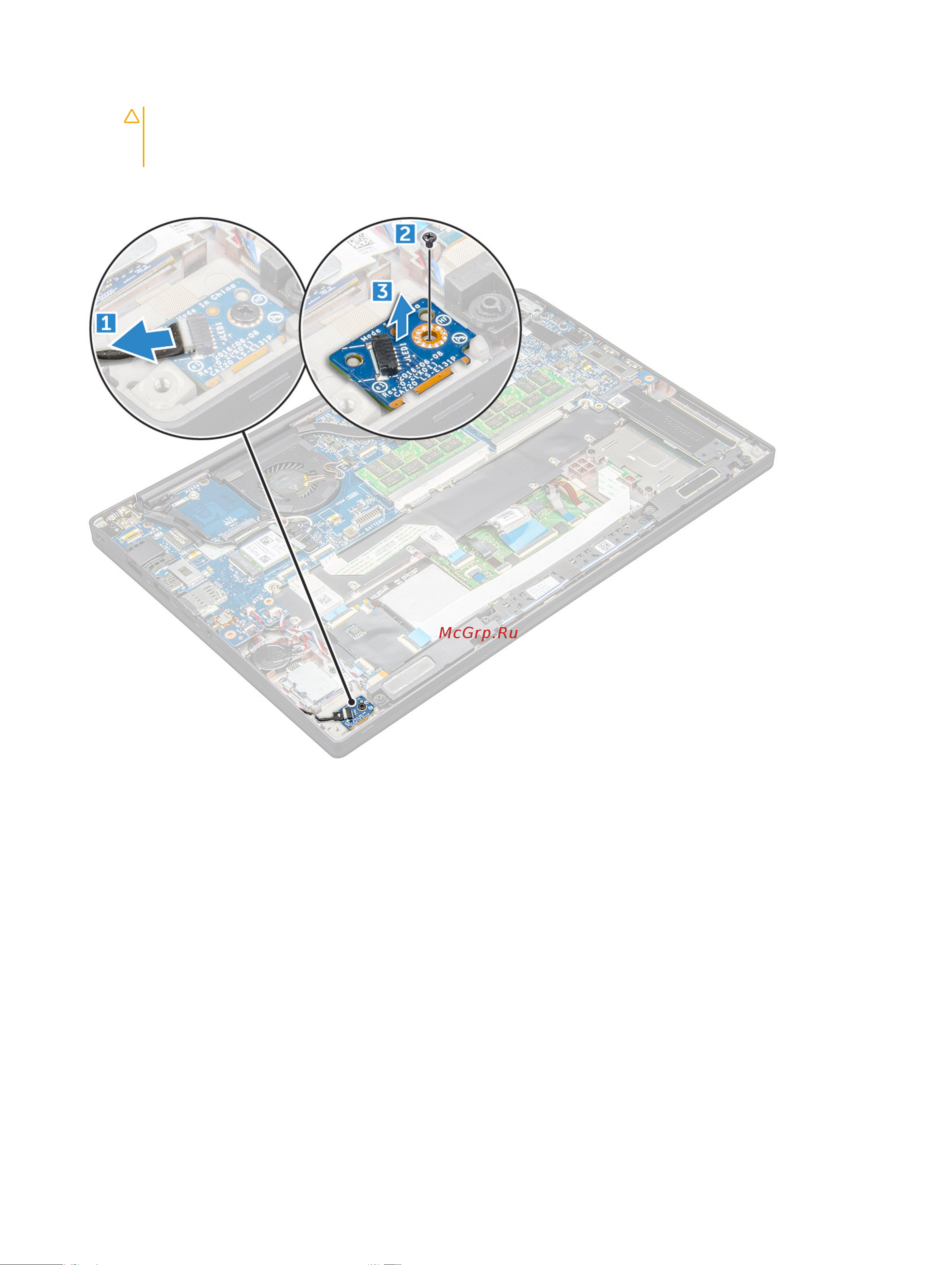

3 Чтобы извлечь плату светодиодных индикаторов:

a Отсоедините кабель светодиодных индикаторов от платы светодиодных индикаторов [1].

ПРЕДОСТЕРЕЖЕНИЕ: Не тяните за кабель, так как это может привести к повреждению разъема кабеля.

Вместо этого, используя палочку, подтолкните края разъема кабеля, чтобы отсоединить кабель

светодиодных индикаторов.

b Извлеките винт M2.0 x 3,0, фиксирующий плату светодиодных индикаторов на корпусе [2].

c Приподнимите и извлеките плату светодиодных индикаторов из корпуса [3].

Установка платы индикаторов

1 Вставьте плату светодиодных индикаторов в гнездо в корпусе компьютера.

2 Заверните винт M2.0 x 3,0, которым крепится панель светодиодных индикаторов.

3 Подсоедините кабель светодиодных индикаторов к плате светодиодных индикаторов.

4 Установите следующие компоненты:

a аккумулятор

b нижняя крышка

5 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
