Dell Optiplex 7490-0174 [21/92] Установка радиатора в сборе

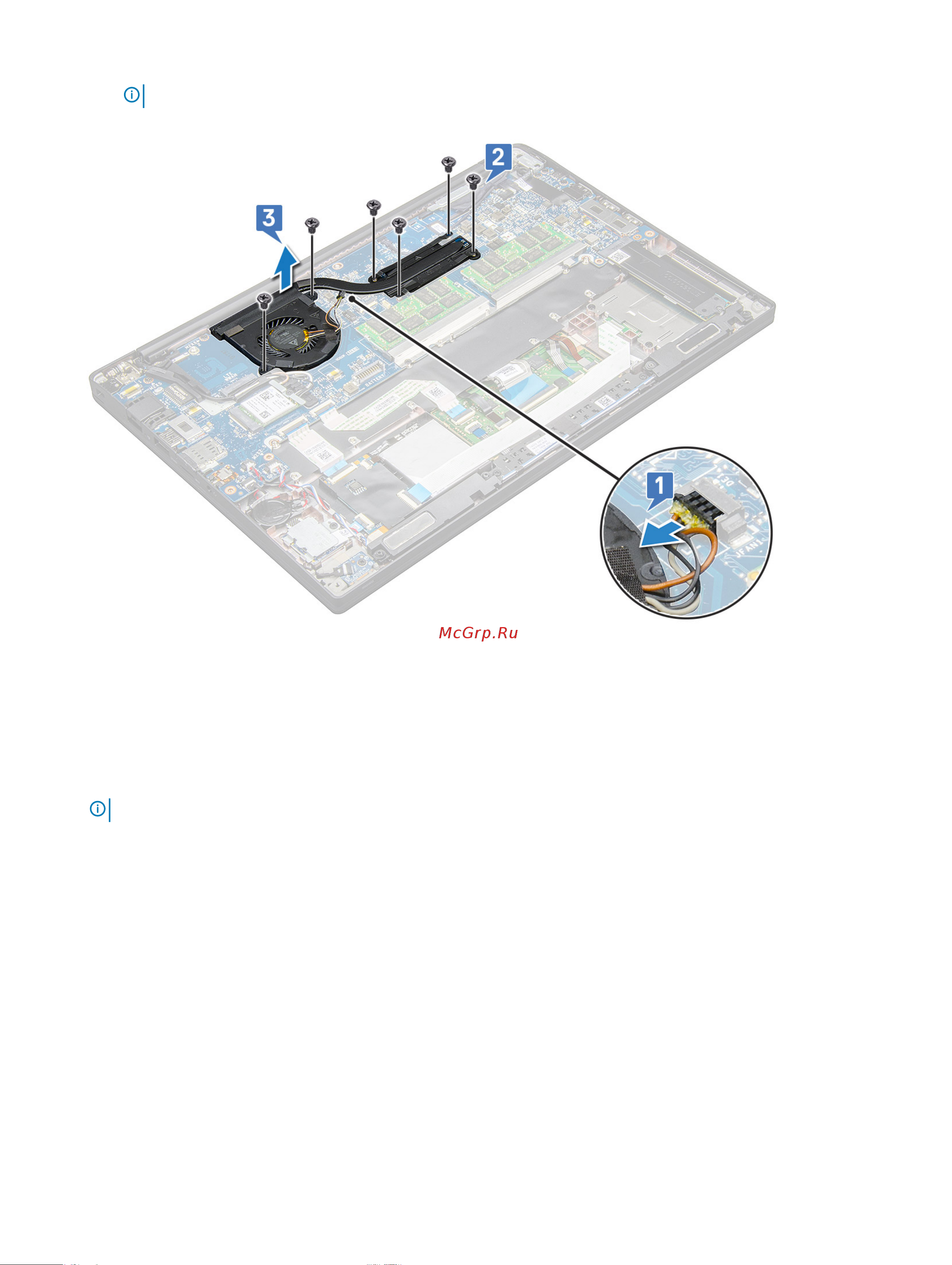

b Выверните винты M2.0 x 5,0, которыми радиатор в сборе крепится к системной плате [2].

ПРИМЕЧАНИЕ: Выверните винты в порядке, показанном выносками [1, 2, 3, 4] на радиаторе.

c Приподнимите и снимите радиатор в сборе с системной платы [3].

Установка радиатора в сборе

Радиатор в сборе состоит из радиатора и системного вентилятора.

1 Совместите радиатор в сборе с держателями для винтов на системной плате.

2 Вкрутите обратно винты M2.0 x 3,0, которыми радиатор в сборе крепится к системной плате.

ПРИМЕЧАНИЕ: Вкрутите обратно винты в порядке нумерации выносок [1, 2, 3, 4], указанных на радиаторе.

3 Подключите кабель вентилятора к разъему на системной плате.

4 Установите следующие компоненты:

a аккумулятор

b нижняя крышка

5 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

плата светодиодных индикаторов

Извлечение платы индикаторов

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Извлеките следующие компоненты:

a нижняя крышка

b аккумулятор
