19
Nazwa
Odkurzacz
ręczny
Elektryczna
szczotka
Metalowa rura
przedłużająca
Akumulator
Szczotka
szczelinowa
Ilość 1 1 1 1 1
Nazwa Miękka szczotka Złączenie
Szczotka do
tapicerki
Elastyczna
Rura
przedłużająca
Szczotka do
dywanów
Ilość 1 1 1 1 1
Nazwa
Elektryczna
szczotka do
materacy
Adapter
Przednia
część korpusu
Górna część
metalowej
rury
Uchwyt na
akcesoria
Ilość 1 1 1 1 1
Nazwa
Dolna część
metalowej
rury
Korpus
podstawy
Zestaw śrub
Instrukcja
obsługi
Ilość 1 1 8 1
Packing List

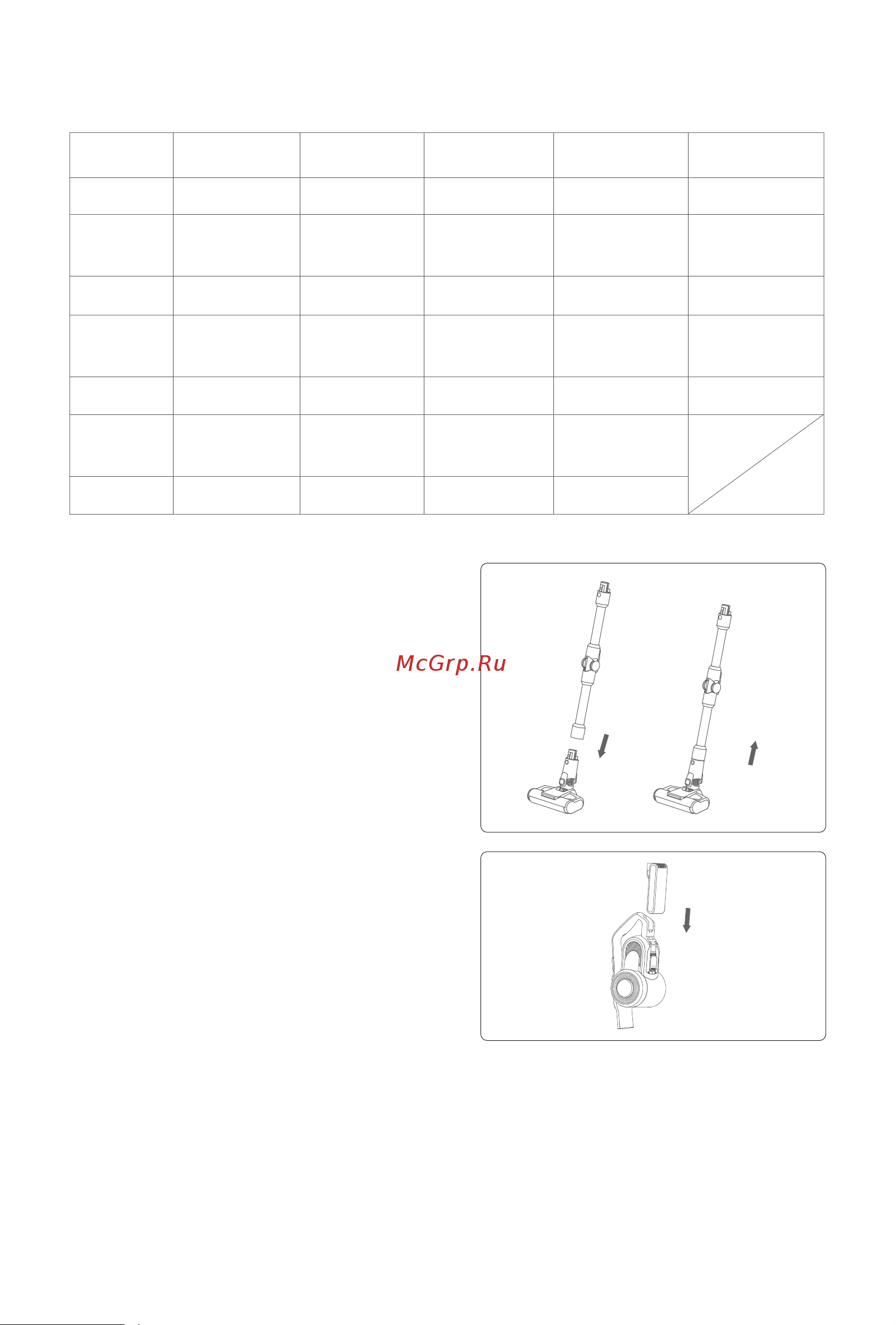

Montaż urządzenia
Montaż i demontaż elektrycznej
szczotki z metalową rurą
przedłużającą
Przytrzymaj lewą ręką elektryczną szczotkę,
prawą ręką wsuń pionowo metalową rurkę do
szczotki, wyrównaj i wciśnij rurę, aż usłyszysz
odgłos "kliknięcia".
Uwaga: Uchwyt i elektryczna szczotka powinny być
zwrócone w tym samym kierunku.
Jeśli podczas pakowania, przechowywa nia lub
czyszczenia konieczne jest wyję-cie elektrycznej
szczotki, należy nacisnąć przycisk zwalniający
szczotkę i pociągnąć metalową rurę w kierunku
pokazanym na rysunku, aby wyjąć szczotkę.
Montaż akumulatora z odkurzaczem
Przytrzymaj akumulator, umieść go nad wyznaczonym miejscem w korpusie odkurzacza
ręcznego, a następ nie wsuń akumulator zgodnie z kierunkiem strzałki na rysunku. Po
zakończeniu instalacji należy pociągnąć za akumulator, aby upewnić się, że się nie poluzował.
Uwaga: jeżeli odkurzacz nie będzie użytkowany przez dłuższy czas, należy wyjąć akumulator, umie- ścić odkurzacz
w opakowaniu i przechowywać go w chłodnym i suchym miejscu, unikając bezpośrednie go nasłonecznienia i
wilgotnego otoczenia.
