4
Part name
Handheld
vacuum
Electric oor
head
Flexible metal
tube
Battery pack Crevice tool
Quantity 1 1 1 1 1
Part name Soft brush Connector Upholstery tool Stretch hose Carpet brushroll
Quantity 1 1 1 1 1
Part name
Electric mattress
head
Adapter
Front cover
assembly
Metal tube upper
Accessories
holder
Quantity 1 1 1 1 1
Part name Metal tube lower Base assembly Screw User manual
Quantity 1 1 8 1

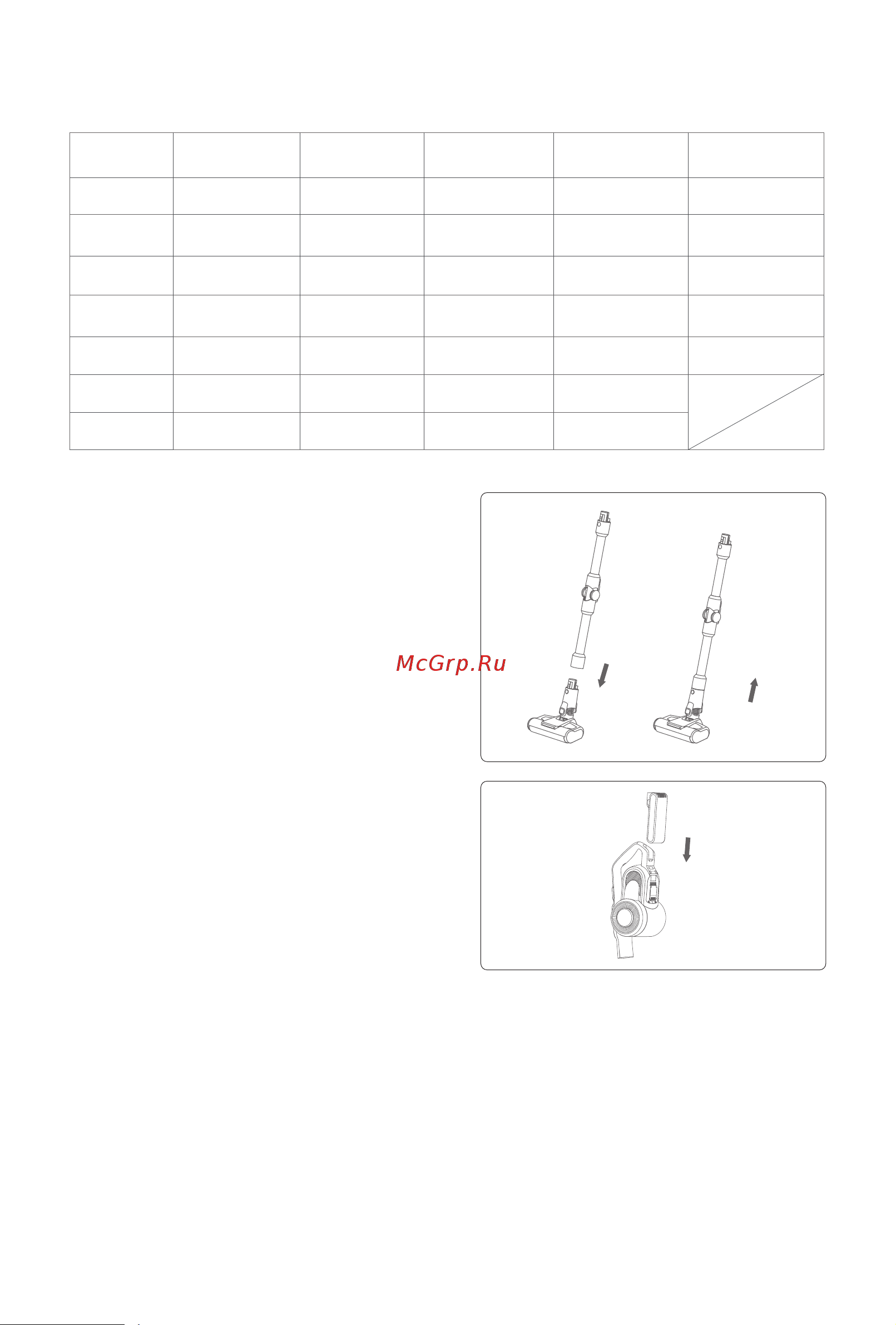

Packing List
Machine assembly
Assemble and disassemble electric
oor head with exible metal tube
Hold the oor head with left hand, use right hand
to insert the metal tube vertically into oor head,
align with the conductive needle, press the tube
until a “click” sound is heard.
Attention:Keep the handle and oor head in the same
direction, conductive needle shall align with the socket.
When packing, storing or cleaning, if the electric
oor head needs to be removed, press the
brush release button and pull the metal tube in
the direction shown in the picture to take out
oor head.
Assemble battery pack with handheld
vacuum
Hold battery pack, align with guiding slot on handheld vacuum body, slide in battery pack in the
arrow direction in the picture. And then pull the battery pack after installation to make sure it
does not get loose.
Attention: when the vacuum cleaner is long idled, please remove the battery, pack the machine and store it in a cool
and dry place, avoid direct sunlight or humid environment.
1
2
