Jimmy H10 Pro [36/112] Die ganze maschine montieren
![Jimmy H10 Pro [36/112] Die ganze maschine montieren](/views2/2023781/page36/bg24.png)
34
Bezeichnung Handstaubsauger Bodenbürste
Faltbares
Aluminiumroh
Akkupack Fugendüse
Anzahl 1 1 1 1 1
Bezeichnung Weichbürste Winkelanschluss Möbeldüse Teleskopschlauch
Teppich-
Walzenbürste
Anzahl 1 1 1 1 1
Bezeichnung Milben-Bürste Adapter
Frontabdeckung-
Baugruppe
Baugruppe
Aluminiumrohr Oben
Zubehörfach
Anzahl 1 1 1 1 1
Bezeichnung
Aluminiumrohr
Unten
Sockel-
Baugruppe
Schraube Gebrauchsanleitung
Anzahl 1 1 8 1
Verpackungsliste

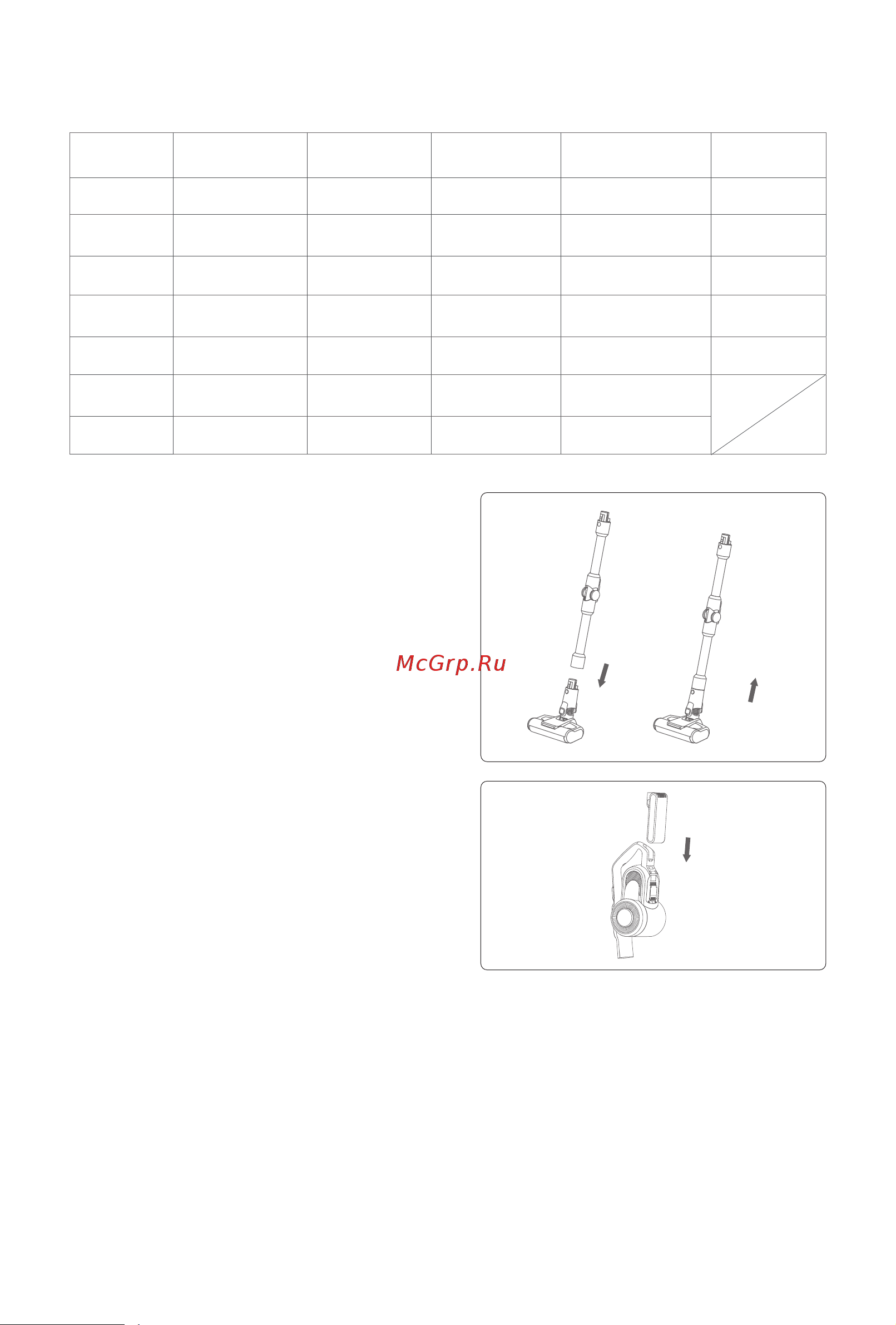

Die ganze Maschine montieren
Bodenbürste und Aluminiumrohr
montieren und demontieren
Halten Sie beim Anschließen die Bodenbürste
mit der linken Hand gemäß der in der
Abbildung gezeigten Richtung, stecken Sie
das Metallrohr mit der rechten Hand in den
Bodenbürstenanschluss, richten Sie mit dem
leitenden Stifte aus und drücken Sie das
Metallrohr fest nach unten, bis Sie ein „Klick“
hören.
Achtung: Beim Zusammenbau sollte der Griff in die
gleiche Richtung wie die Bodenbürste ausgerichtet
sein und das leitende Stift und Buchse aufeinander
ausgerichtet sein.
Drücken und halten Sie die Entriegelungstaste
der Bodenbürste und ziehen das faltbare
Aluminiumrohr mit der rechten Hand in die in der Abbildung gezeigte Richtung, um zur
Aufbewahrung oder Reinigung des Staubsaugers zu demontieren.
Akkupack und Handstaubsauger zusammensetzen
Nehmen den Akkupack und richten auf die Führung des Handstaubsaugers aus und setzen den
Akkupack in die Pfeilrichtung ein. Ziehen Sie den Akkupack nach dem Einrasten ab. Es sollte
fest und nicht los sein.
1
2
