79
Nombre de la
sala
Aspiradora de
mano
Cabezal de
suelo eléctrico
Tubo metálico
exible
paquete de
baterías
Herramienta para
hendiduras
Cantidad 1 1 1 1 1
Nombre de la
sala
Cepillo suave Conector
Herramienta para
tapicería
Manguera
estirada
Rodillo cepillo
para alfombras
Cantidad 1 1 1 1 1
Nombre de la
sala
Cepillo eléctrico
para eliminar los
ácaros
Adaptador
Montaje de la
cubierta frontal
Tubo metálico
superior
Soporte de
accesorios
Cantidad 1 1 1 1 1
Nombre de la
sala
Tubo metálico
inferior
Montaje de la
base
Tornillos
Manual del
usuario
Cantidad 1 1 8 1
Lista de embalaje

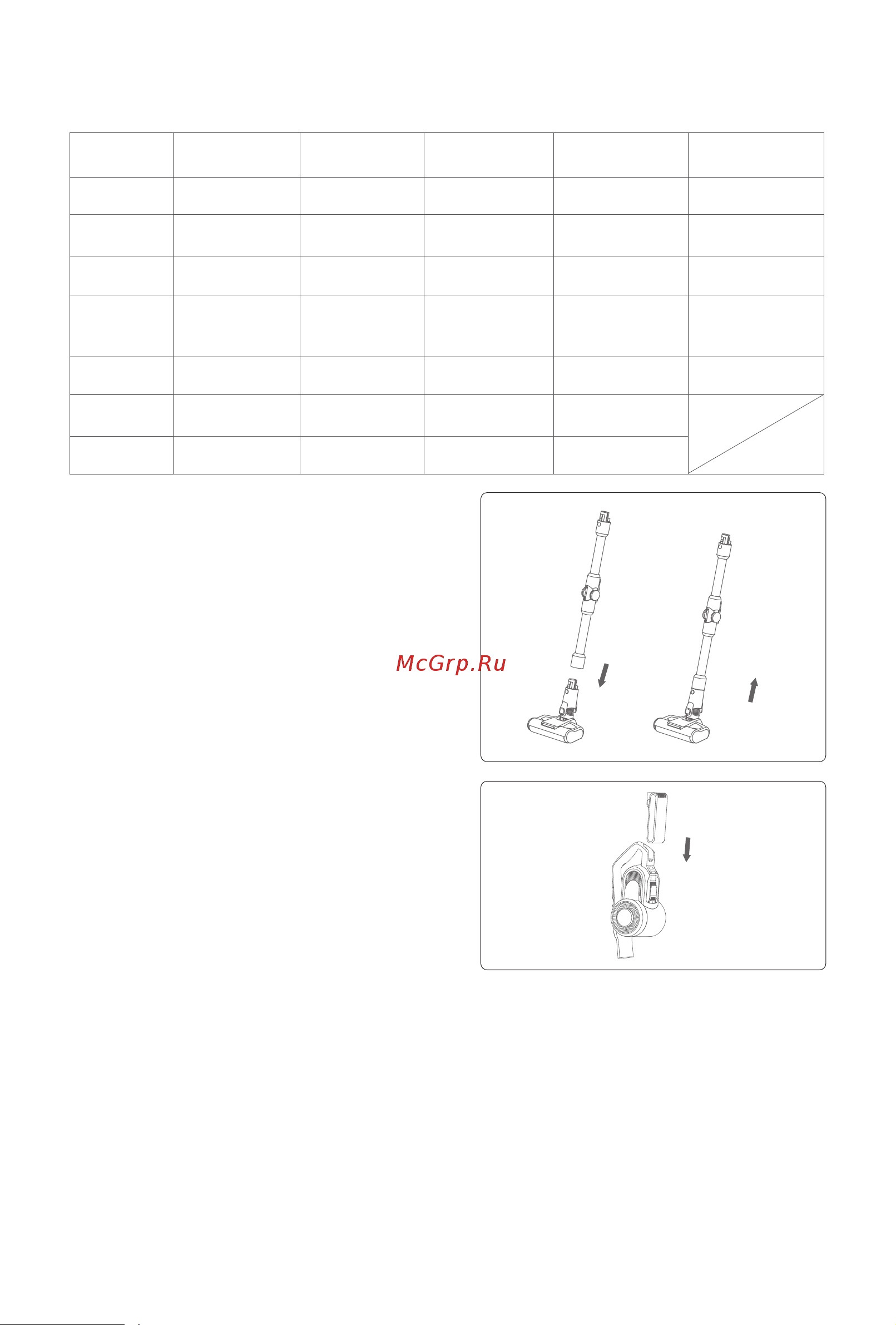

Montaje de la máquina
Montaje y desmontaje del cabezal
de suelo eléctrico con tubo metálico
exible
Sujeta el cabezal de tierra con la mano
izquierda, utiliza la mano derecha para introducir
el tubo metálico verticalmente en el cabezal de
tierra, alinéalo con la aguja conductora, presiona
el tubo hasta que oigas un "clic".
Precaución: Mantenga el mango y la cabeza del suelo
en la misma dirección, y la aguja conductora debe
estar alineada con el enchufe.
Al embalar, almacenar o limpiar, si es necesario
retirar el cabezal de suelo eléctrico, pulse el
botón de liberación del cepillo y tire del tubo
metálico en la dirección indicada en la foto para
retirar el cabezal de suelo.
Montaje del paquete de baterías con la aspiradora de mano
Sujete el paquete de baterías, alinéelo con la ranura de la guía en el cuerpo de la aspiradora
de mano, deslícelo en la dirección de la echa en la imagen. Después de la instalación, tire del
paquete de baterías para asegurarse de que no se desprende.
Precaución: Cuando la aspiradora no se utilice durante un largo período de tiempo, por favor, retire la batería,
empaque la máquina y guárdela en un lugar fresco y seco, evitando la luz solar directa o un ambiente húmedo.
