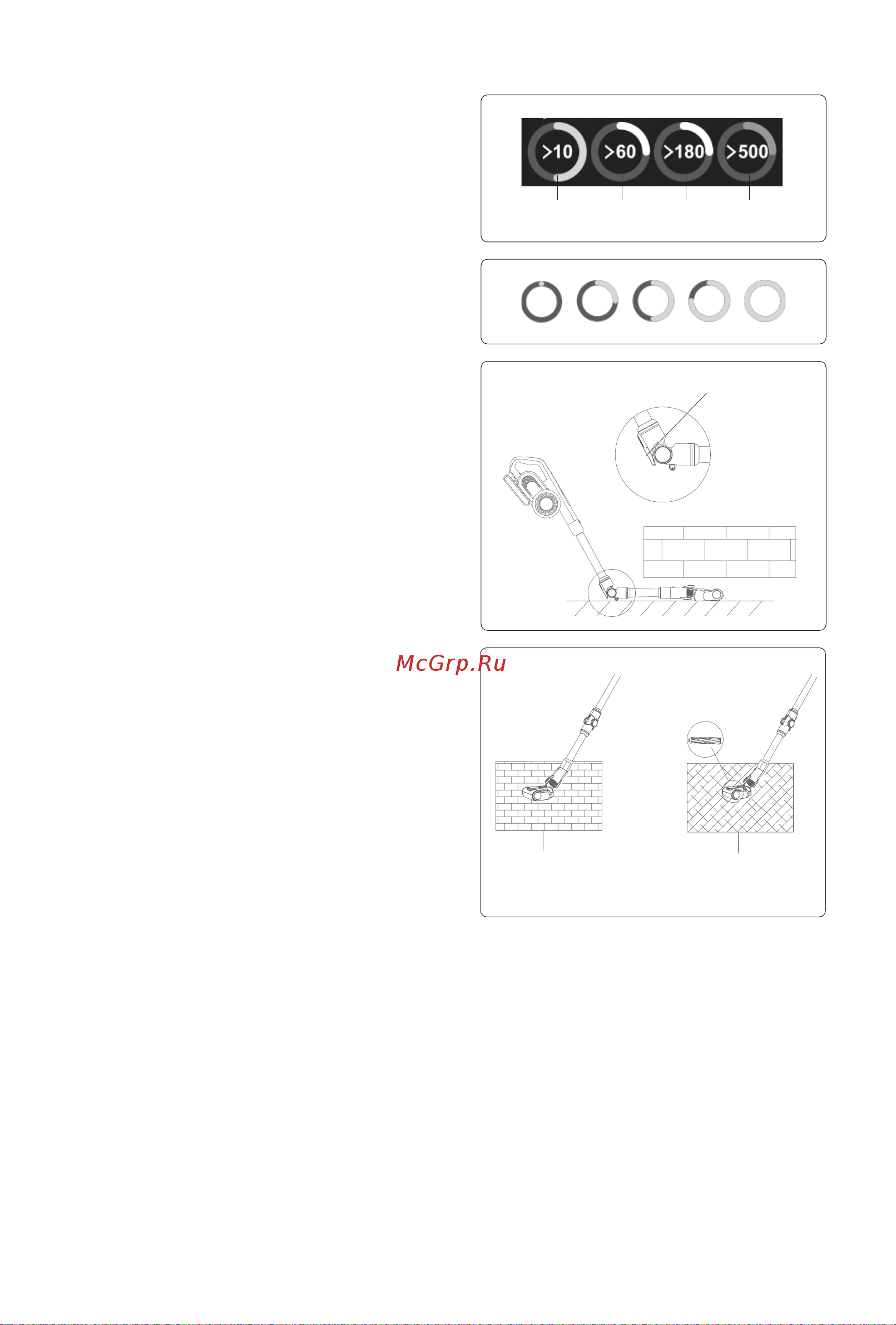

Jimmy H10 Pro [70/112] Utilizzo del tubo metallico flessibile
![Jimmy H10 Pro [70/112] Utilizzo del tubo metallico flessibile](/views2/2023781/page70/bg46.png)
68
12
Spazzola a rullo
Spazzola per tappeti
Pulsante di piegatura
11
9
10
L’apparecchio è equipaggiato di sensori che
rilevano la quantità di polvere presente. Sulla
parte inferiore dello schermo LCD ci sono
4 cerchi luminosi che indicano la quantità
di polvere di 4 tipi di particelle dal diametro
rispettivamente di 10μm-60μm/60μm-
180μm/180-500μm/>500μm. I cerchi luminosi
hanno 4 colori diversi in base al diametro delle
particelle: rosso, giallo, blu e verde. Man mano
che la quantità di polvere diminuisce, il cerchio
si rimepirà più o meno di conseguenza. Il grado
di pulizia della supercie può quindi essere
monitorato direttamente dallo schermo LCD.
Il colore riempie gradualmente il cerchio man
mano che la concentrazione di polvere aumenta
Utilizzo del tubo metallico essibile
Il tubo essibile ha 2 modalità d’uso: verticale e
piegato. La modalità verticale è equivalente ad
un normale tubo metallico. La modalità piegata
può essere utilizzata per pulire sotto ai mobili,
come divani, tavoli o letti. Quando si ha bisogno
di piegare il tubo metallico, premere il pulsante
di rilascio così potrà raggiungere un angolo di
piegatura di 0-90°.
Utilizzo della spazzola motorizzata
principale
La spazzola motorizzata principale può essere
utilizzata per pulire tutti i tipi di pavimento, come
pavimento duro, piastrelle, moquette, ecc.
L’aspirapolvere è dotato di una spazzola per
tappeti extra da poter sostituire per la pulizia di
tappeti e superci simili.
Attenzione: durante il funzionamento della spazzola motorizzata, qualora la spazzola dovesse erroneamente
aspirare materiale voluminoso o dovesse avere bre attorcigliate, o nel caso in cui un bambino abbia inserito
una mano o un gioco nella spazzola, che hanno causato un arresto anomalo nella rotazione del rullo, la
spazzola motorizzata si spegnerà, per proteggere la sicurezza personale e il motore della spazzola.
Rosso
Giallo
Blu
Verde
